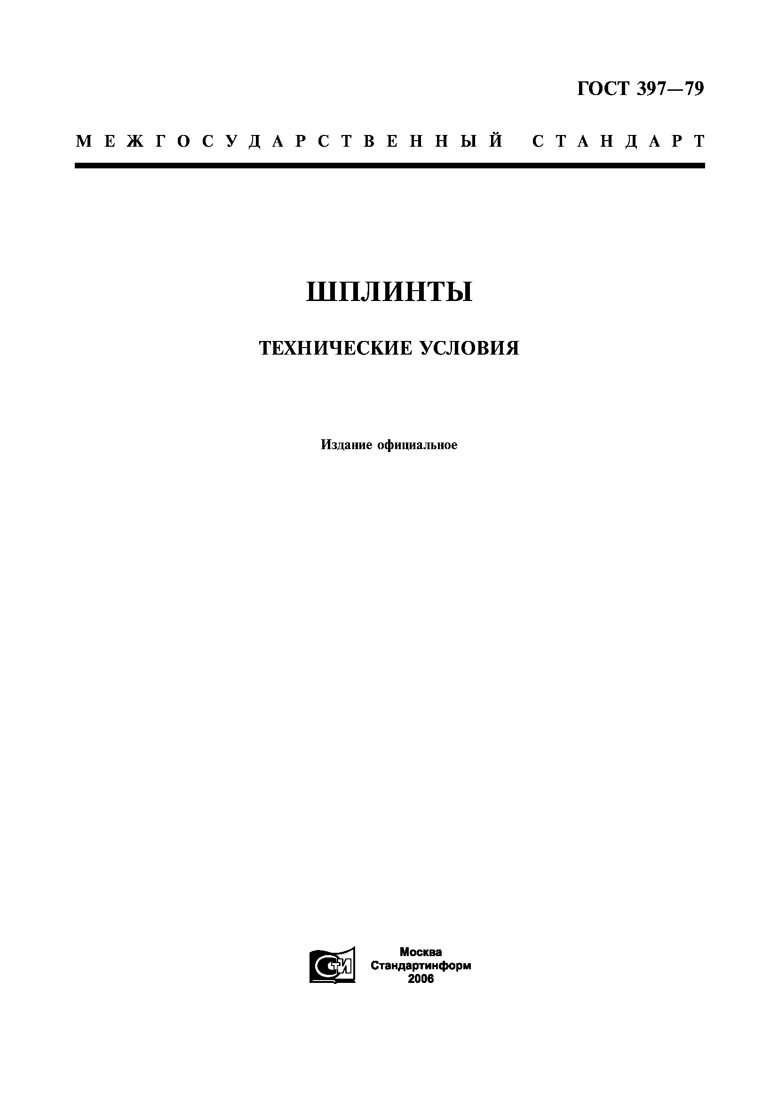

Шплинты ГОСТ 397-79. Технические условия

ГОСТ 397-79 «Шплинты. Технические условия» — межгосударственный стандарт на разрезной проволочный крепёж: его вставляют в сквозное отверстие и разводят, чтобы застопорить соединение. Охватывает условные диаметры 0,6-20 мм. Введён взамен ГОСТ 397-66, дата введения 01.07.1979; в обращении редакция с изм. № 1-4.

Где применяется

Шплинт — простейший стопор соединения, работающего на вибрации: корончатая гайка, палец, ось. Подбирают его от узла: условный диаметр шплинта равен диаметру отверстия под него, а стандарт даёт и рекомендуемые диаметры болта и штифта.

Что регулирует документ

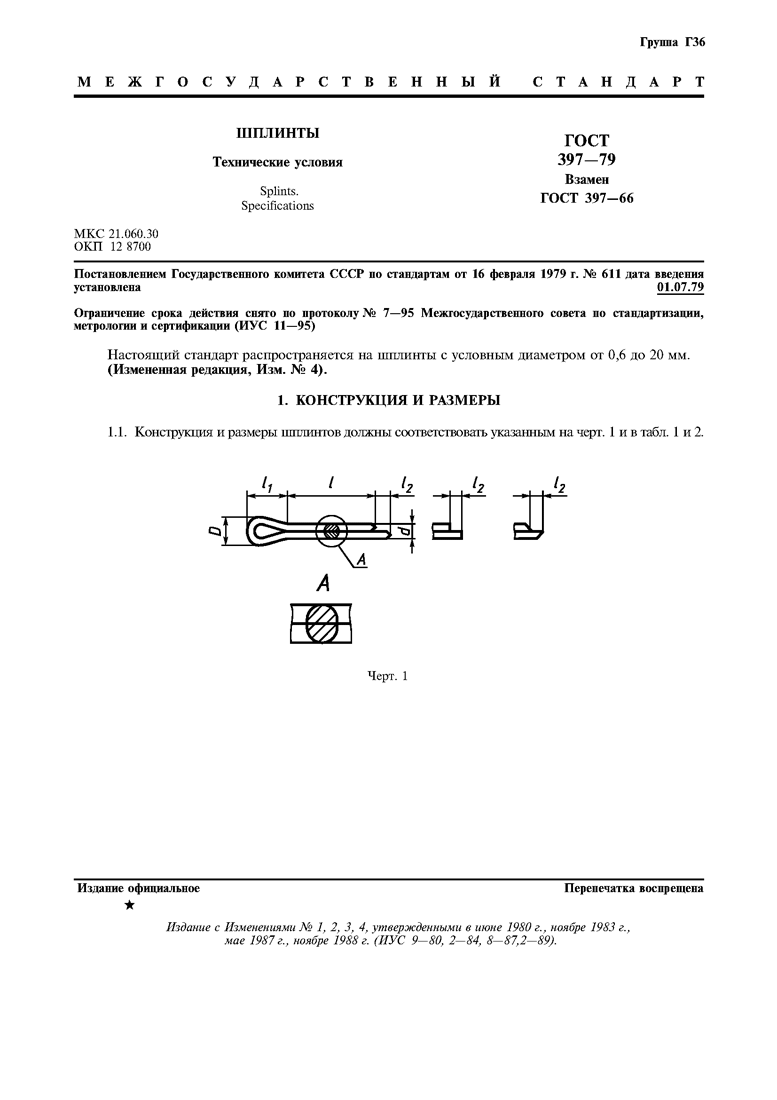

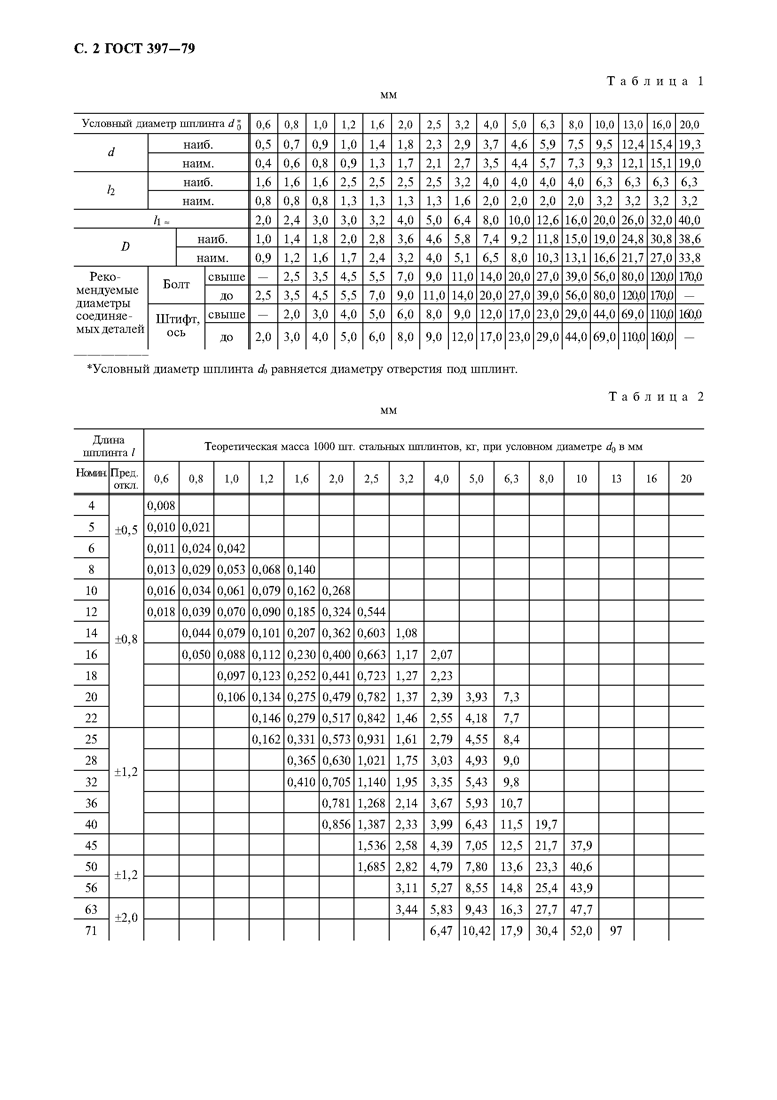

Конструкция и размеры. Чертёж и две таблицы: на каждый условный диаметр заданы размеры стержня, ветвей и головки и теоретическая масса 1000 шт. Длины — от 4 до 280 мм, предельные отклонения от ±0,5 до ±3,0 мм.

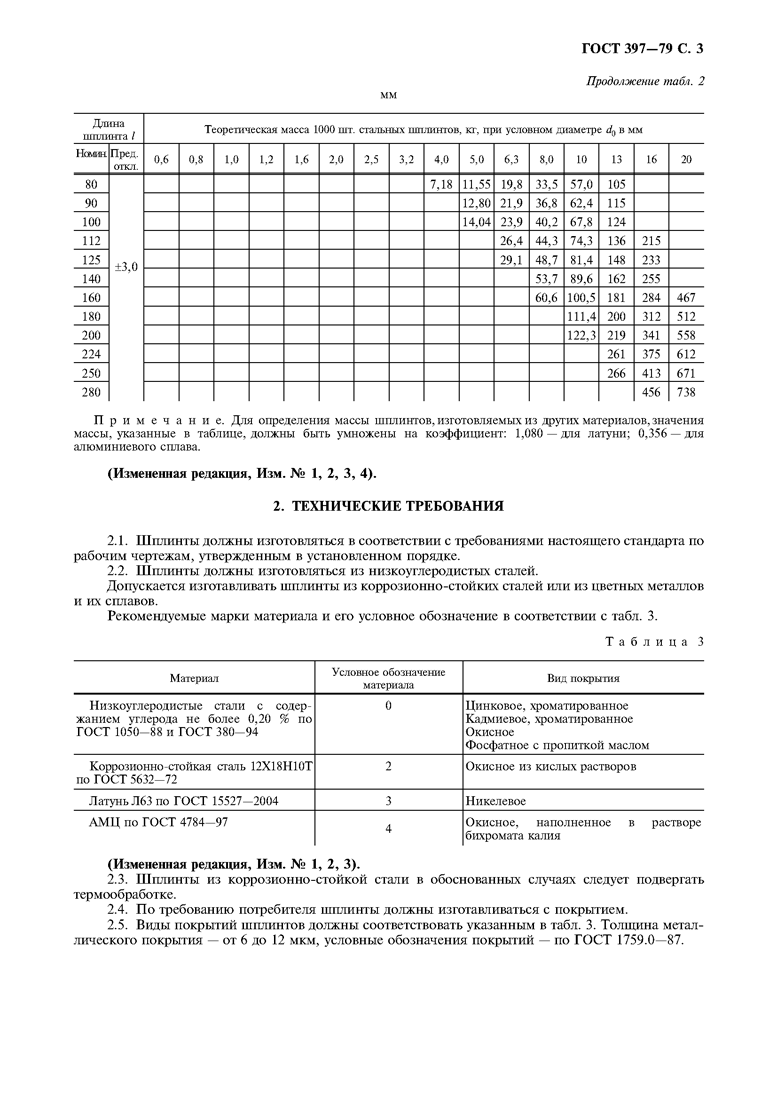

Материалы и покрытия. Основной материал — низкоуглеродистые стали (углерод не более 0,20 %) по ГОСТ 1050-88 и ГОСТ 380-94; допускаются сталь 12Х18Н10Т по ГОСТ 5632-72, латунь Л63 по ГОСТ 15527-2004, сплав АМЦ по ГОСТ 4784-97. Каждой марке отвечает свой вид покрытия — цинковое и кадмиевое хроматированные, окисное, фосфатное, никелевое; толщина металлического — 6-12 мкм.

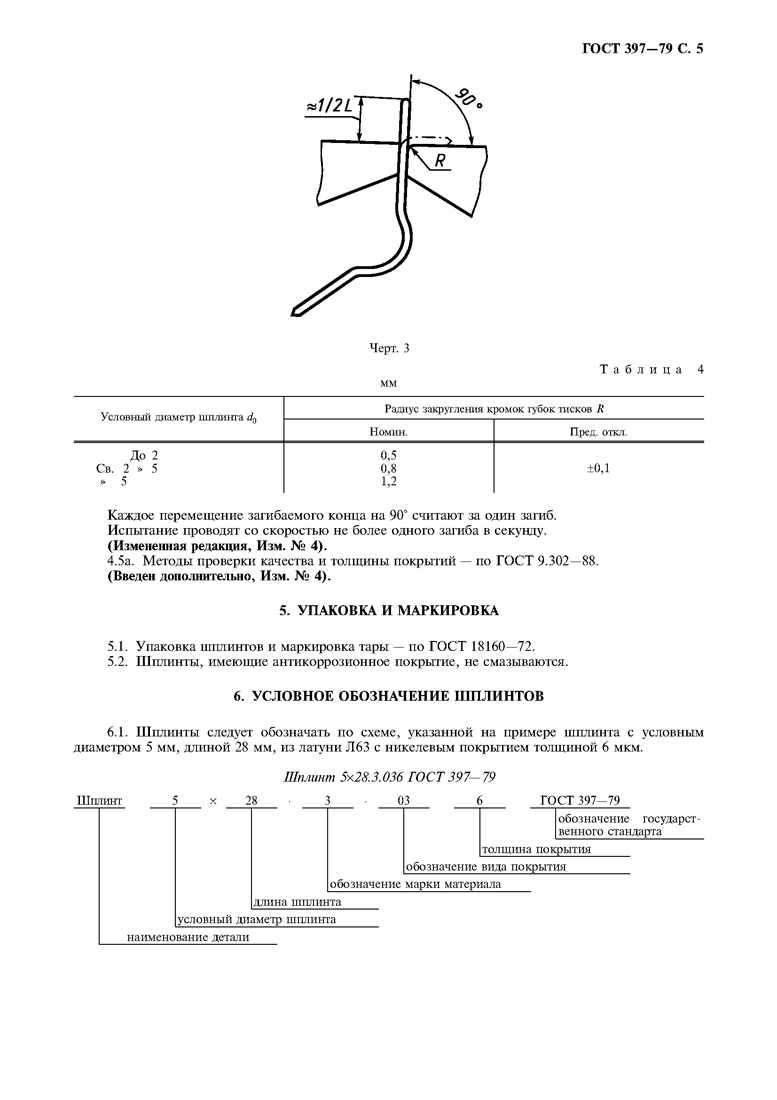

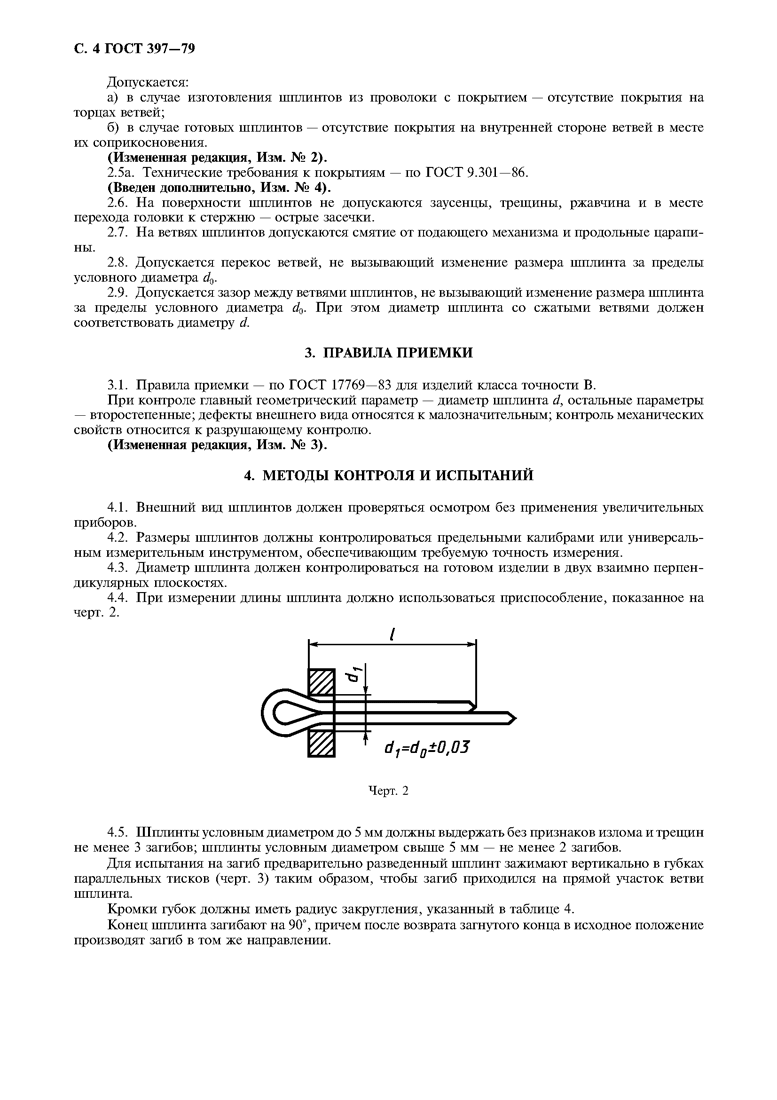

Приёмка и контроль. Приёмку регламентирует ГОСТ 17769-83, класс точности В; решающий размер — диаметр шплинта. Поверхность проверяют осмотром: заусенцы, трещины и следы коррозии — брак. Испытание на загиб: шплинт условным диаметром до 5 мм выдерживает не менее трёх загибов на 90°, свыше 5 мм — не менее двух.

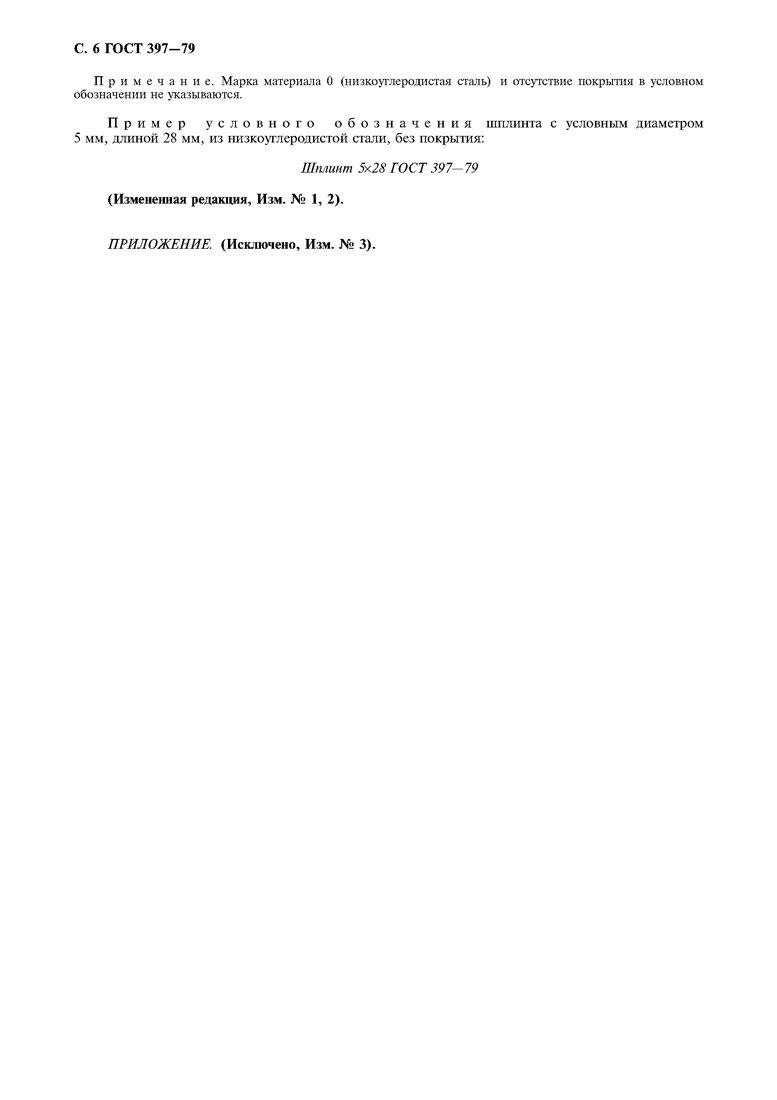

Обозначение. Наименование, условный диаметр, длина, марка материала, вид и толщина покрытия, номер стандарта; для стали без покрытия марка и покрытие опускаются: «Шплинт 5×28 ГОСТ 397-79».

Наши изделия по этому документу

Шплинтов по ГОСТ 397-79 в каталоге АиРТИ нет: наш профиль — резинотехника, а не метизы. Если комплектуете узел целиком, за нами его резиновая часть:

• Кольца уплотнительные резиновые — 1062 позиции
• Манжеты гидравлические
• Грязесъёмники
• Направляющие кольца и ленты
• Уплотнение поршня
• Соединители конвейерных лент

Где взять официальный текст

Файл документа мы не выкладываем: на официальном издании стоит запрет перепечатки. Экземпляр выдают Федеральный информационный фонд стандартов и официальный издатель. Нужны реквизиты — номер, дата введения, изменения, коды — напишите нам.
