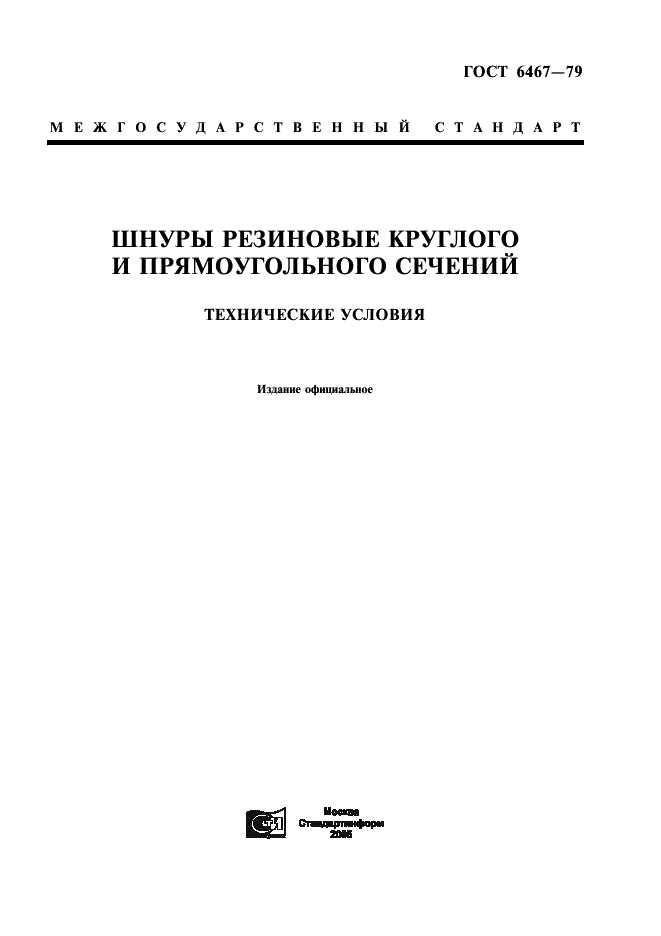

Шнуры резиновые круглого и прямоугольного сечений. ГОСТ 6467-79

Технические условия

Что это за документ

ГОСТ 6467-79 — межгосударственный стандарт на резиновые уплотнительные шнуры круглого и прямоугольного сечения: типы, размеры, требования к резине, приёмка, испытания, маркировка, хранение. Изделия специального назначения им не охвачены.

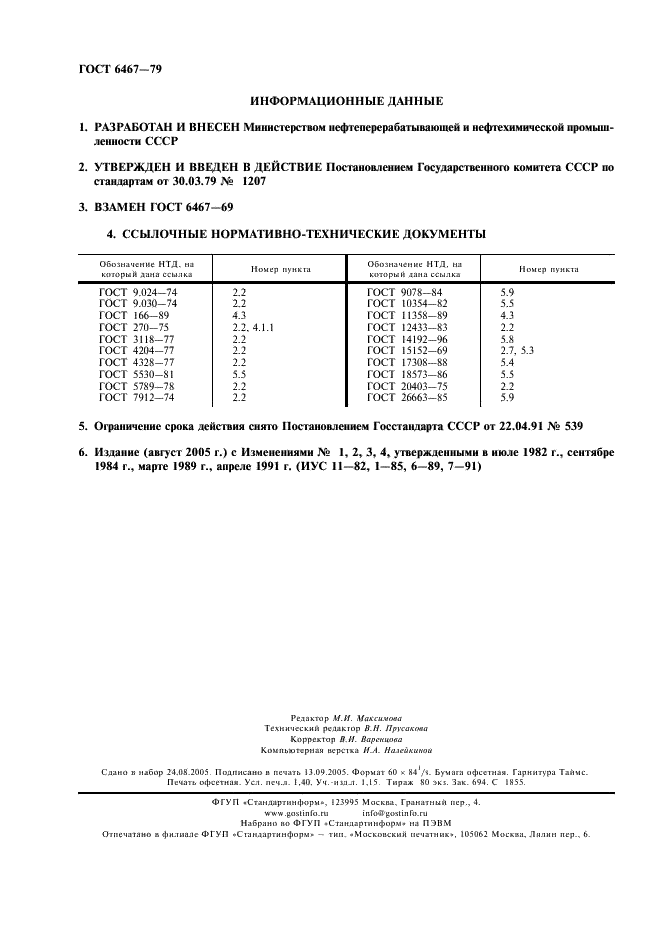

Утверждён в 1979 году взамен ГОСТ 6467-69, введён с 1 января 1980 года; по изданию 2005 года применяется с четырьмя изменениями. Актуальный статус уточняется по официальному источнику.

Область применения

Шнур закладывают в стык деталей, неподвижных одна относительно другой: крышки редукторов и насосов, шкафы автоматики, люки. Предел по давлению среды, на который рассчитан стандарт, — 1,0 МПа (10 кгс/см²). Вторая работа шнура — не пускать внутрь пыль и грязь.

Шнур идёт отрезком и режется под длину контура; замкнутое кольцо получают стыковкой концов вторичной вулканизацией — это делает тот, кто ставит уплотнение. Форма паза в плане произвольная: одно сечение закрывает контур любых очертаний, тогда как кольцо годится под один диаметр.

Что регулирует стандарт

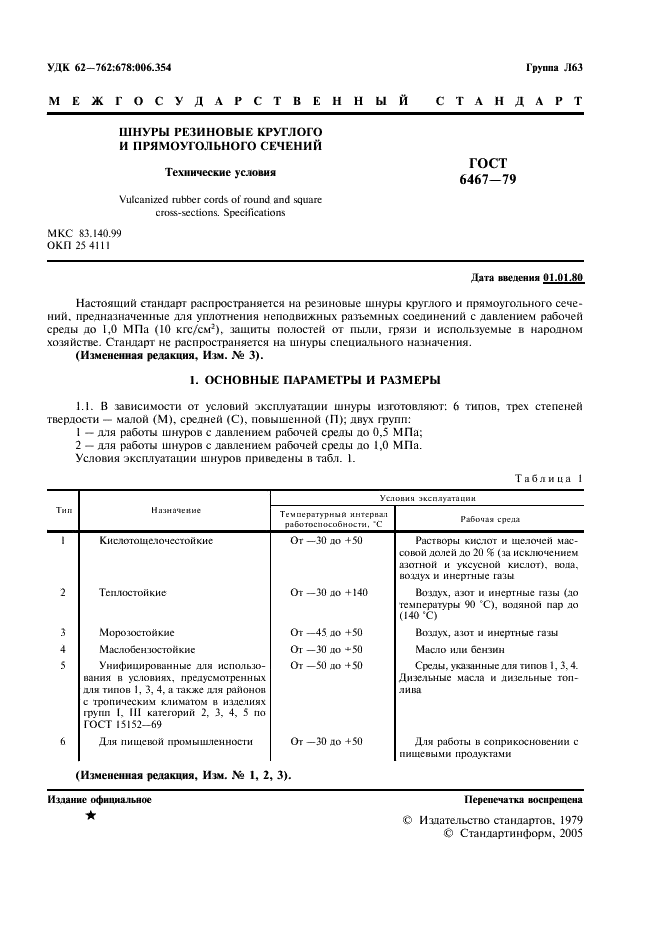

• шесть типов по стойкости к среде: кислотощелочестойкие, теплостойкие, морозостойкие, маслобензостойкие, унифицированные, пищевые. Крайние точки температур — −50 °С и +140 °С. Три степени твёрдости, две группы по давлению;

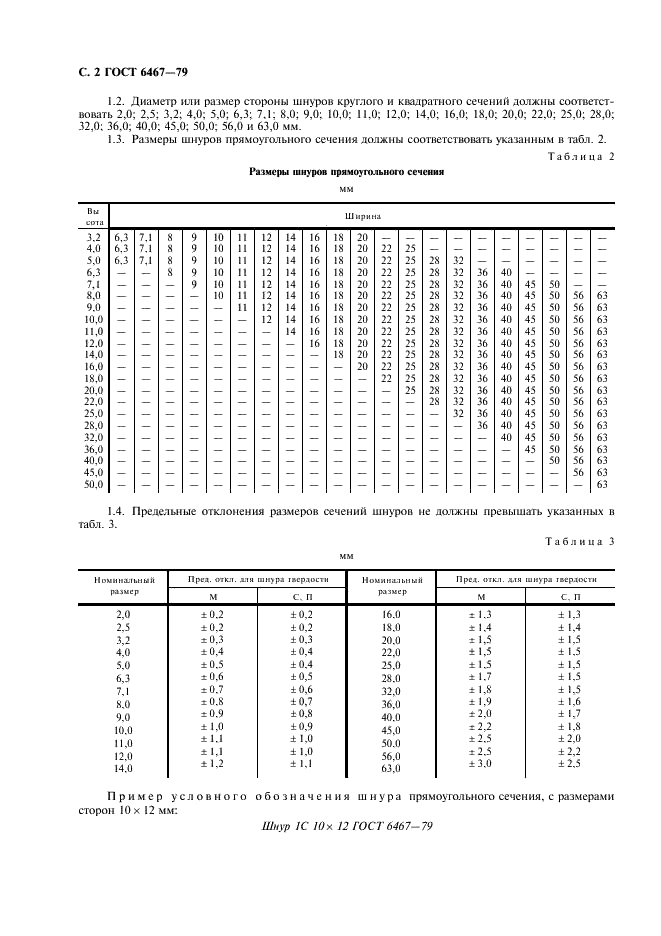

• размерный ряд 2,0–63,0 мм по диаметру и стороне квадрата, сочетания сторон прямоугольника, предельные отклонения;

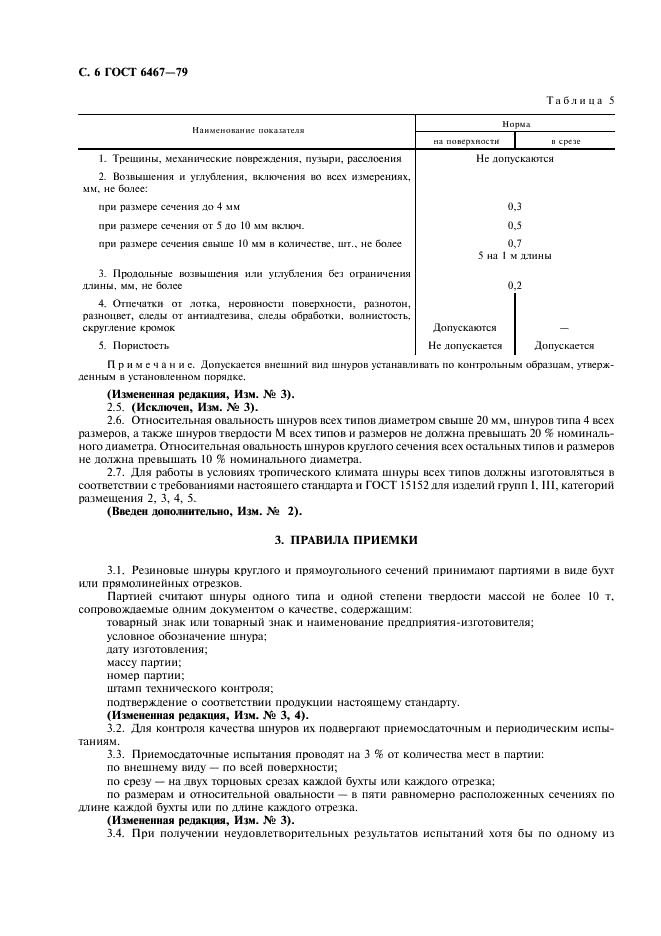

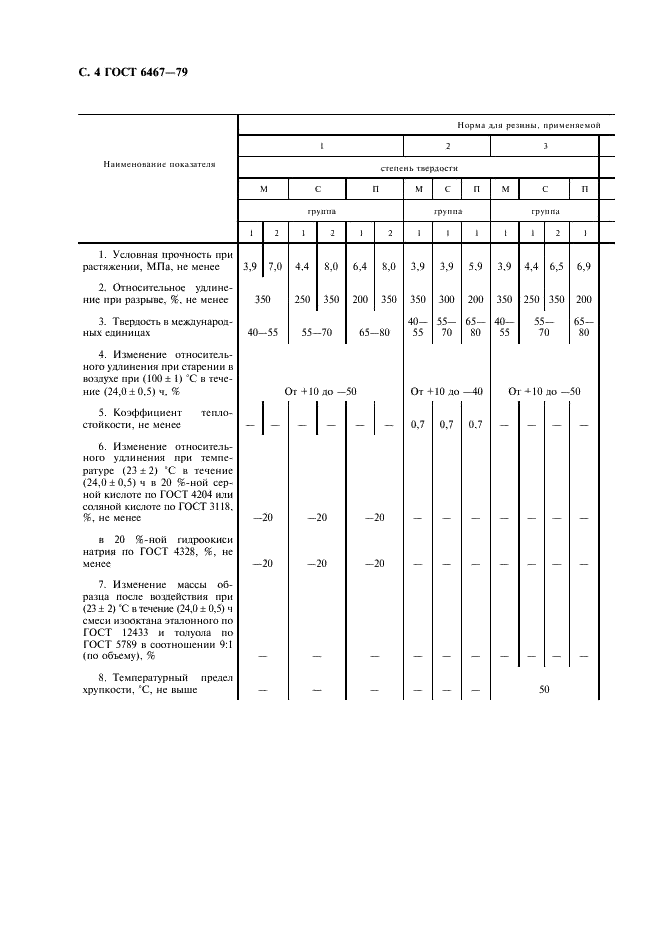

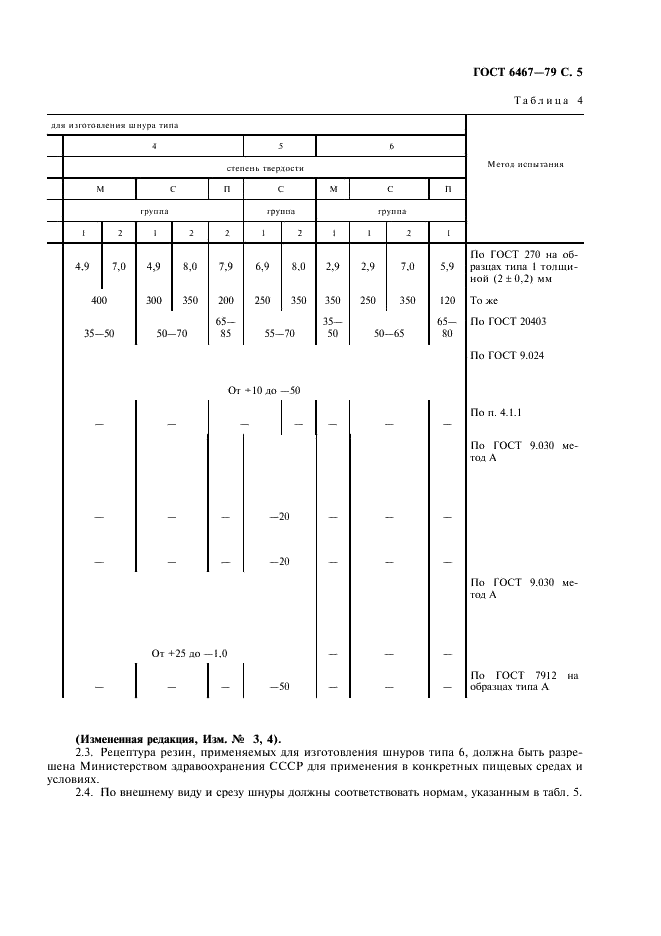

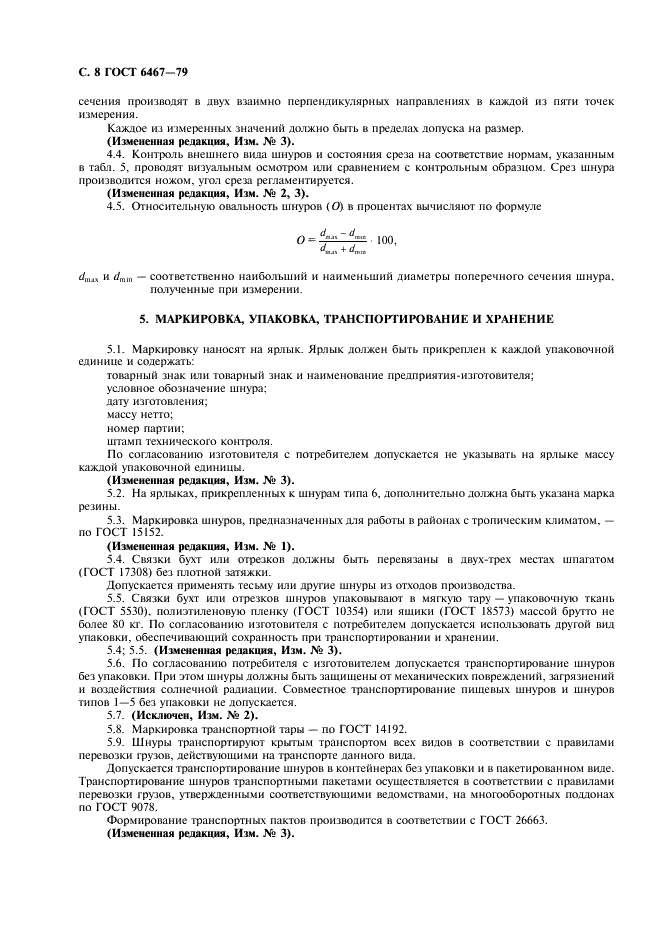

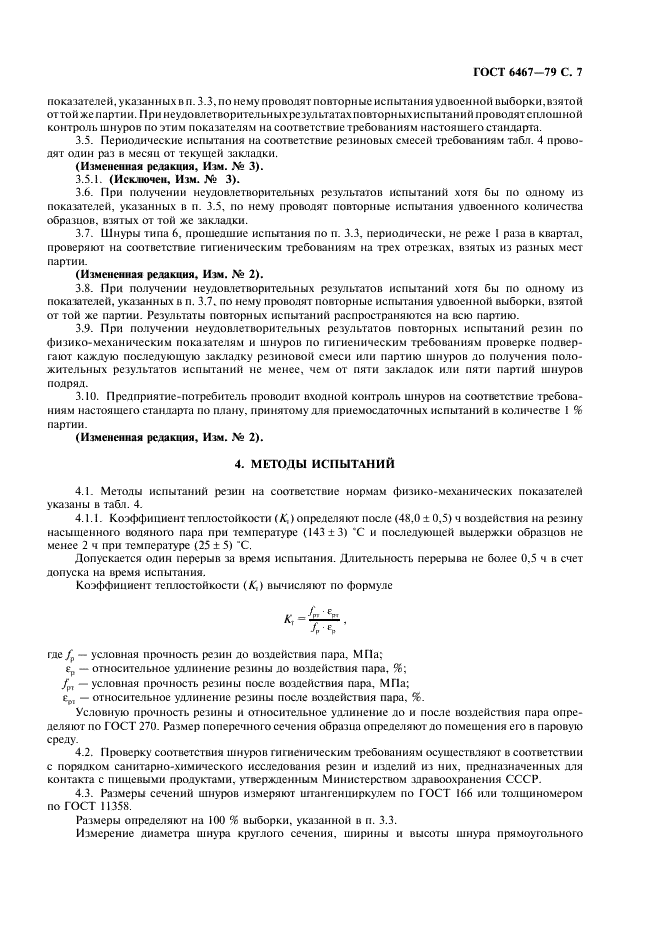

• условное обозначение, требования к резине и внешнему виду, приёмку, испытания, маркировку, упаковку, хранение, гарантийные сроки;

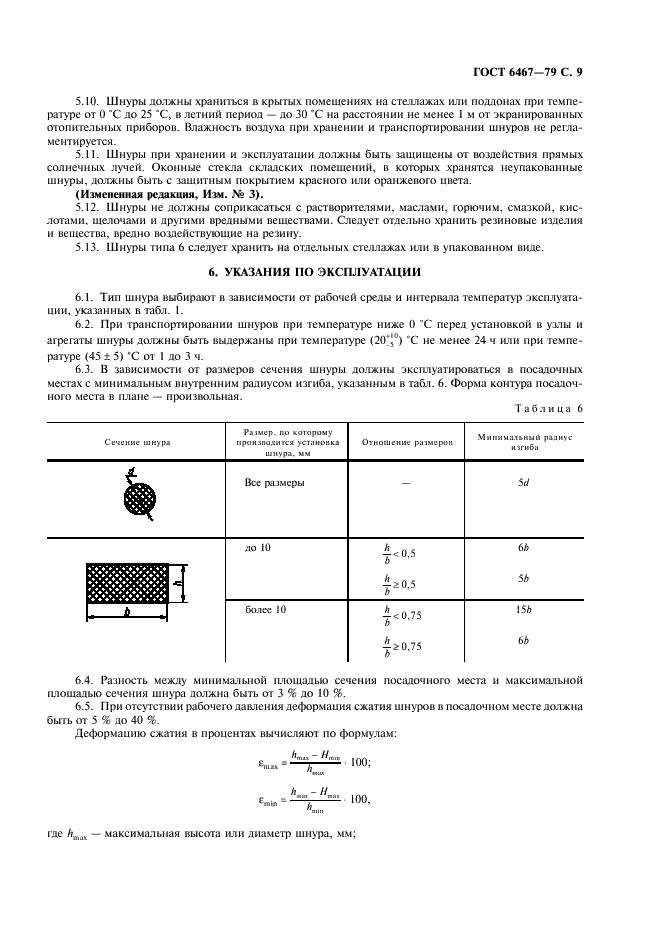

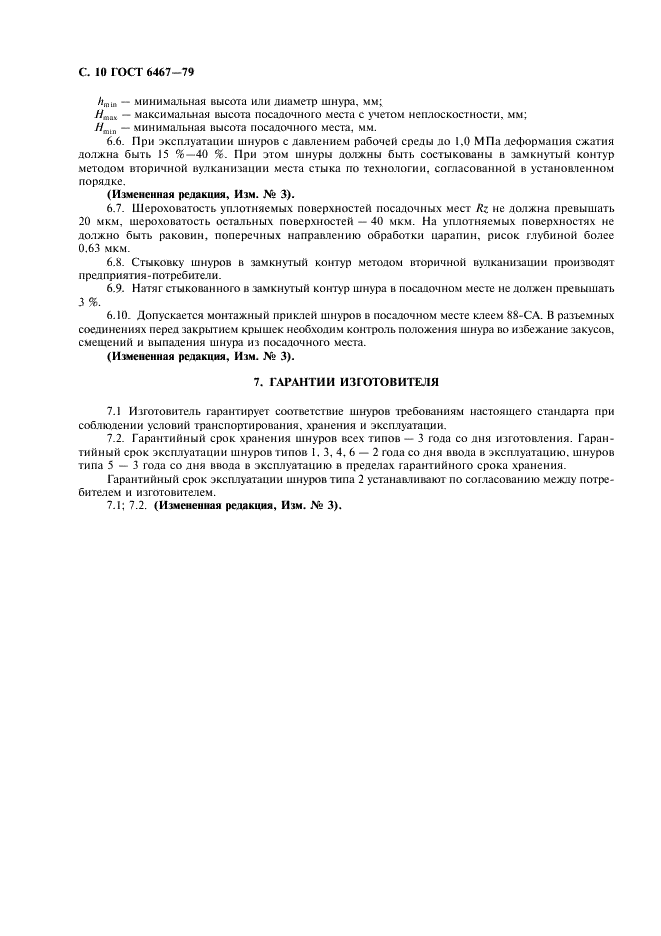

• эксплуатацию: радиус изгиба, соотношение сечений шнура и паза, сжатие, стыковку.

Таблицы и нормы остаются в документе.

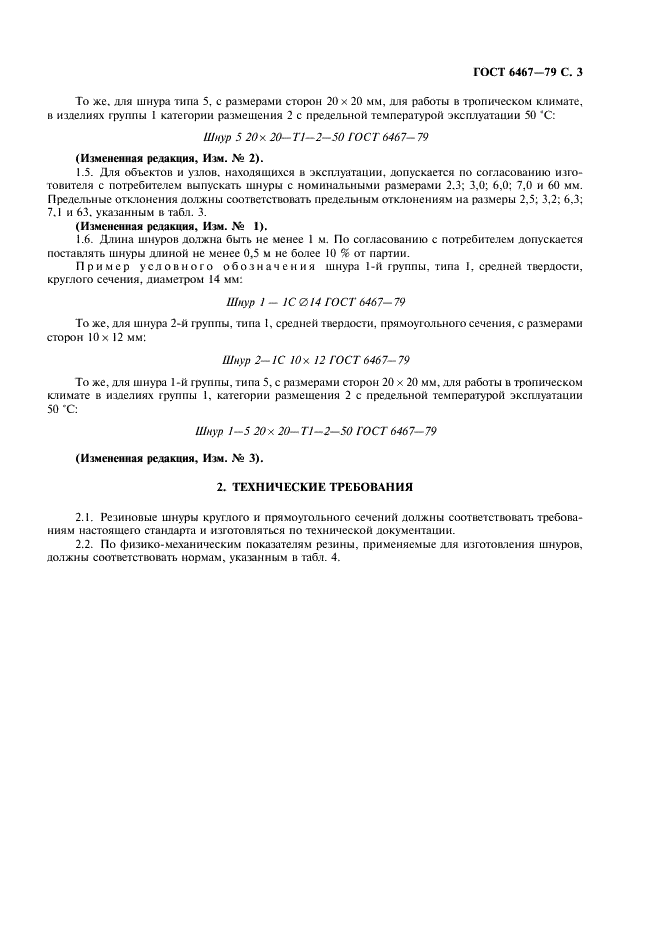

Как читается обозначение

В обозначении 1-2с первая цифра — группа (1 — до 0,5 МПа, 2 — до 1,0 МПа), вторая — тип по среде (2 — теплостойкий), буква — твёрдость (с — средняя). Дальше сечение и номер стандарта: «Шнур 1—1С ⌀14 ГОСТ 6467—79».

Наши изделия по ГОСТ 6467-79

Шнуры круглого сечения, три исполнения, 33 типоразмера — первая группа, средняя твёрдость.

Тип 1 (1-1с), кислотощелочестойкий — вода, воздух, слабые растворы кислот и щелочей, кроме азотной и уксусной:

Ф 4 мм · Ф 5 мм · Ф 6 мм · Ф 8 мм · Ф 10 мм · Ф 12 мм · Ф 16 мм · Ф 20 мм

Тип 2 (1-2с), теплостойкий — воздух, азот, пар:

Ф 3 мм · Ф 4 мм · Ф 5 мм · Ф 6 мм · Ф 8 мм · Ф 10 мм · Ф 12 мм · Ф 20 мм · Ф 22 мм · Ф 25 мм · Ф 28 мм · Ф 30 мм

Тип 4 (МБС 1-4с), маслобензостойкий — масло, бензин:

Ф 4 мм · Ф 5 мм · Ф 6 мм · Ф 8 мм · Ф 10 мм · Ф 12 мм · Ф 14 мм · Ф 16 мм · Ф 20 мм · Ф 25 мм · Ф 30 мм · Ф 40 мм · Ф 50 мм

Весь раздел — шнуры резиновые в каталоге.

Другой диаметр, прямоугольное сечение или иная твёрдость — под заказ.

Где взять официальный текст документа

Прав на распространение текста стандарта у нас нет, файл мы не публикуем. Официальный текст и сведения об актуальности — в Федеральном информационном фонде стандартов Росстандарта; реквизиты для спецификации вышлем по запросу.

Подберём и изготовим

Опишите задачу — среда, температура, давление, размер паза — подберём тип, твёрдость и сечение по ГОСТ 6467-79. Работаем и по чертежу.
