Кольца и втулки МУВП: зачем нужны, как понять износ и заказать

Кольца и втулки МУВП — упругие элементы, которые надевают на стальные пальцы втулочно-пальцевой муфты. Муфта соединяет валы двигателя и машины. Крутящий момент идёт с пальцев одной полумуфты через резину в отверстия другой. Резина гасит рывки на пуске и остановке и позволяет валам стоять с небольшой несоосностью. Когда упругие элементы изношены, металл начинает бить по металлу, поэтому менять их лучше до этого момента.

Как устроена муфта и где в ней резина

Муфта МУВП по ГОСТ 21424-93 состоит из двух полумуфт, стальных пальцев и упругих элементов. Пальцы жёстко закреплены в одной полумуфте. В другой полумуфте для них расточены отверстия заметно большего диаметра. Зазор между пальцем и стенкой отверстия и занимает резина. Сама по себе она ничего не уплотняет. Её работа — передавать момент без жёсткого контакта, поглощать удары и прощать небольшое смещение осей.

Отсюда главное свойство, которого ждут от материала: упругость, которая сохраняется после долгого сжатия. Резина, которая «села» и не вернула форму, оставляет зазор, и муфта начинает стучать.

Такие муфты ставят в приводах от электродвигателя: к насосам, вентиляторам, редукторам, крановым механизмам — там, где момент малый или средний, а валы собраны на общей раме. Для больших моментов и сильной несоосности выбирают муфты другой конструкции.

Кольцо или втулка: в чём разница

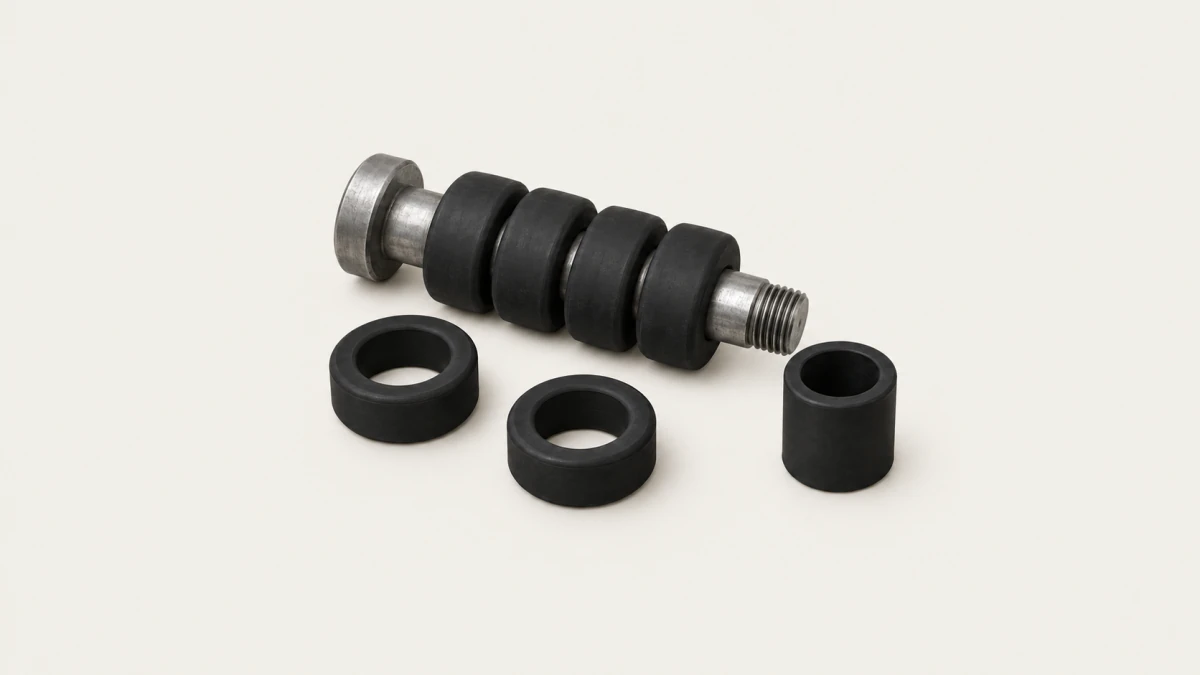

Втулка — это цельная деталь на всю длину пальца, по виду как несколько колец, соединённых в одно. Кольцо — одна такая секция. Их профиль неравномерный: у посадки на палец кольцо толще, к наружному краю тоньше. Благодаря этому оно работает как упругий буфер, а не как жёсткая шайба.

Кольца и втулки взаимозаменяемы: вместо одной втулки на палец ставят набор колец нужной высоты. У колец два практических плюса. Их легче надевать: элементы садятся на палец с натягом, и короткое кольцо проходит с меньшим усилием, не повреждая внутреннюю поверхность. И набор колец проще подогнать под палец нестандартной длины, чем резать лишнюю секцию у втулки.

Из чего делают кольца и втулки

Делают их из резины или полиуретана. Состав выбирают по тому, что окружает муфту, и по тому, как часто привод пускают и останавливают.

Полиуретан не всегда лучше. Он прочнее и дольше служит на истирание, но жёстче резины. Там, где муфта должна гасить крутильные колебания, более твёрдый элемент передаёт больше вибрации на подшипники. Свойства материала собраны на странице полиуретана PU.

Как понять, что упругие элементы изношены

Муфту останавливают и осматривают. Если хотя бы одно из перечисленного есть, элементы пора менять:

• стук или щелчок при пуске и остановке, которого раньше не было;
• резиновая крошка или пыль на кожухе и под муфтой;
• трещины, надрывы, сплющенный профиль колец; элемент не возвращает форму после снятия;
• люфт: одну полумуфту можно провернуть относительно другой без усилия;
• выработка на пальцах или овальные отверстия в полумуфте. Это уже износ металла, и одной заменой резины его не исправить.

Элементы меняют всем комплектом, а не по одному. Новое кольцо рядом со старыми берёт на себя большую часть нагрузки и изнашивается первым. Если элементы разрушаются быстрее обычного, частая причина — несоосность валов. Её проверяют и выставляют заново, иначе новый комплект повторит судьбу старого.

Как делают кольца и втулки на заказ

Кольца и втулки — объёмные детали переменного сечения. Из листа их не вырезать, их делают как формовые изделия в пресс-форме. Для муфт, которые обслуживают регулярно, оснастка окупается, а на одном комплекте цена почти вся приходится на форму. Как устроена эта экономика, разобрано в статье «Пресс-форма или вырезка».

Что прислать для расчёта

Обозначение муфты с таблички или из паспорта привода. Если его нет — диаметр пальца, диаметр отверстия в ответной полумуфте и длину пальца под резиной. Ещё нужны количество пальцев, среда вокруг муфты и режим пуска. Подойдёт и старый элемент, но изношенный размер не равен исходному. Что можно снять с образца, а что нет, разобрано в статье «Подбор по образцу». Изготовим упругие элементы как РТИ по чертежам и образцам.

Куда это ведёт в каталоге

• Материал: NBR — от −30 до +100 °C
• Материал: PU — от −30 до +110 °C

Читать дальше

• Пресс-форма или вырезка: какой способ дешевле для вашей детали — Вырезка не требует оснастки: одна деталь и десять стоят одинаково за штуку. Пресс-форма стоит денег один раз, зато даёт объёмную форму и низкую цену на серии. Граница проходит по форме детали и по тиражу.
• Подбор по образцу: что можно узнать по старой детали, а что нельзя — По образцу надёжно читаются форма, конструкция и расположение элементов. Размеры он искажает: резина садится под нагрузкой, набухает в среде и стирается по рабочей кромке. Поэтому форму берут с детали, а размеры — с посадочного места.
