Полиуретановые амортизаторы и буферы: как их выбирают

Полиуретановый амортизатор выбирают, когда резиновый быстро сминается, рвётся или разбухает от масла: при тех же размерах полиуретан принимает больший удар и дольше сохраняет форму. Работать он будет, только если верно подобраны твёрдость и форма детали, а в узле нет горячей воды, пара и температуры выше +110 °C.

Что называют полиуретановым амортизатором

Под этим словом в заявках приходят разные детали, и задачи у них разные:

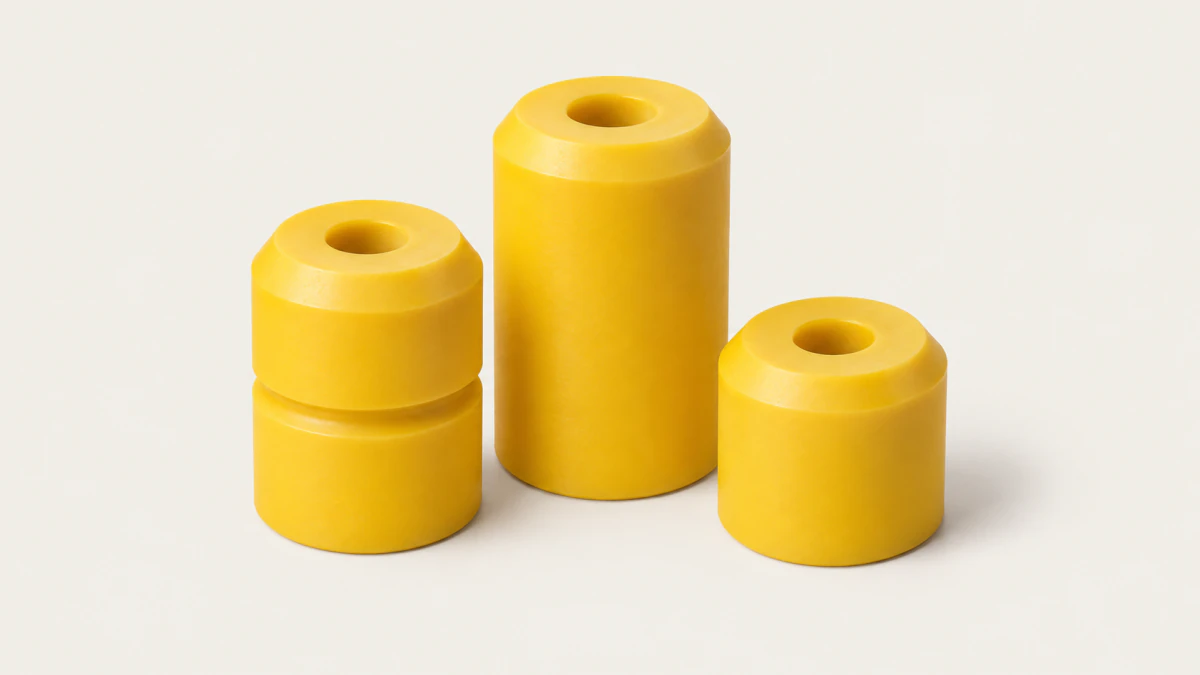

• буферы и отбойники — ограничивают ход и гасят удар в конце движения: у кареток, тележек, штампов, упоров;
• втулки — стоят между металлическими деталями, принимают вибрацию и небольшие перекосы;
• демпфирующие подкладки и прокладки под вибрацию — снимают передачу колебаний на раму;
• упругие элементы штампов — работают как пружина: сжимаются под прессом и возвращают деталь.

Буфер решает задачу одного сильного удара, втулка и подкладка — множества слабых. От этого зависит, какую твёрдость брать.

Чем полиуретан лучше резины и стали

Стальная пружина или жёсткий упор энергию почти не поглощают: удар уходит в раму. Резина гасит колебания хорошо, но при большой нагрузке сминается сильнее, а в масле многие резины набухают.

Полиуретан занимает место между ними. Он прочнее резины на разрыв, дольше держит истирание и повторные сжатия, стоек к минеральным маслам и смазкам. На практике это значит, что полиуретановый буфер можно сделать меньше резинового под ту же нагрузку, а заменять его реже. Сравнение материалов подробно разобрано в статье полиуретан или резина.

Твёрдость: мягче — больше ход, твёрже — больше нагрузка

Главный параметр полиуретановой детали — твёрдость по Шору. Литьевые марки, из которых мы делаем детали, лежат в диапазоне от 60 до 95 по Шору A. Общий принцип:

Твёрдость образца можно измерить, и это надёжнее, чем подбирать «по цвету»: цвет полиуретана задаётся пигментом и о марке ничего не говорит. Как читать цифры твёрдости, рассказано в статье о шкале Шора.

Форма важнее, чем кажется

Полиуретан, как и резина, почти не сжимается по объёму. Когда буфер сжимают по высоте, материал раздаётся в стороны, и именно за счёт этого деталь работает. Отсюда три практических правила:

• оставляйте место сбоку. Буфер, зажатый в стакан вплотную, превращается в жёсткий упор: раздаться ему некуда;
• короткая толстая шайба жёстче длинного цилиндра того же материала: у неё меньше свободной боковой поверхности;
• отверстие в центре, проточки и конус делают деталь мягче в начале хода и жёстче в конце — так подбирают характеристику без смены марки.

Поэтому при замене важно сохранить не только размеры детали, но и посадочное место вокруг неё.

Где полиуретан не выдержит и как это видно

• Горячая вода, пар, влажный нагрев. Во влажной горячей среде полиуретан гидролизуется: становится мягким и липким, теряет прочность. Для таких узлов берут EPDM (−50…+150 °C).
• Температура выше +110 °C. Верхняя граница рабочего диапазона обычных марок; для горячих узлов подходит силикон (−60…+200 °C), но он слабее механически.
• Частые циклы с большим ходом. Каждый цикл выделяет тепло внутри материала. Если буфер работает без пауз, он нагревается изнутри, и толстую деталь стоит делать тоньше или с отверстием для отвода тепла.
• Кислоты и щёлочи — полиуретан к ним нестоек.

Изношенный буфер редко ломается сразу — он предупреждает. Признаки, что его пора менять:

• осадка: высота в свободном состоянии стала заметно меньше исходной, ход упора увеличился;
• трещины на кромках и в местах перегиба — деталь работает на пределе, возможно, слишком мягкая или зажата без места для раздачи;
• мягкая липкая поверхность — гидролиз: в узел попадает горячая вода или пар;
• оплавленная или потемневшая сердцевина при целой поверхности — перегрев от частых циклов.

Каждый признак подсказывает, что поменять в новой детали: твёрдость, форму, материал или режим работы.

Как делают такие детали

Полиуретан заливают в форму жидким, поэтому оснастка для него проще пресс-формы для резины. Втулки, шайбы и цилиндрические буферы часто вытачивают из литой заготовки вовсе без формы — так удобно делать единичные детали и ремонт. Заготовки для собственной обработки — листы, стержни, втулки — есть в разделе полиуретан в заготовках, свойства материала — на странице PU.

Изношенный буфер годится как образец формы, но не как образец размера: он уже просел и мог разбухнуть. По нему снимают форму, а размеры уточняют по посадочному месту.

Что прислать для расчёта

Чертёж или образец с фото посадочного места, массу и скорость ударяющей части или рабочую нагрузку, нужный ход, температуру и среду. По этим данным мы подберём твёрдость и форму — изделия из полиуретана по чертежу; для деталей из резины — РТИ по чертежам и образцам.

Куда это ведёт в каталоге

• Материал: PU — от −30 до +110 °C
• Материал: EPDM — от −50 до +150 °C
• Материал: MVQ — от −60 до +200 °C
