Как выбрать уплотнение для гидравлики: пять вопросов к узлу

Уплотнение для гидравлики выбирают не с материала, а с узла. Сначала — как движется деталь и какое место уплотнение занимает; это определяет профиль. Потом — давление и зазор, жидкость, температура и скорость; это определяет материал и нужны ли опорные кольца. Если пройти вопросы в этом порядке, выбор обычно сужается до одного-двух вариантов.

Вопрос первый: как движется деталь

Все гидравлические уплотнения делятся на три семьи по характеру движения.

• Неподвижный стык — крышка, фланец, штуцер, гильза в головке цилиндра. Здесь работают кольца и прокладки из группы статических уплотнений: они сжаты один раз и дальше только держат давление.
• Возвратно-поступательное движение — шток, поршень, плунжер. Это основная работа гидравлических манжет, и о ней вся дальнейшая статья.
• Вращение — вал насоса, гидромотора, поворотное соединение. Здесь свои профили; обычный сальник вала по ГОСТ 8752-79 рассчитан на давление всего до 0,05 МПа, и под напор его не ставят.

Вопрос второй: какое место в цилиндре

В гидроцилиндре у каждого уплотнения своя задача, и путать их нельзя.

Уплотнение штока и уплотнение поршня выглядят похоже, но работают по-разному: первое держит давление с одной стороны и должно быть сухим снаружи, второе при двустороннем цилиндре получает давление то с одной, то с другой стороны. Профили для каждого места собраны в разделах уплотнений штока и уплотнений поршня.

Вопрос третий: давление и зазор

Давление само по себе уплотнение не губит: гидравлическую манжету давление прижимает к поверхности, и чем оно выше, тем плотнее кромка. Губит сочетание давления и зазора. Под нагрузкой материал затекает в щель между штоком и крышкой, край манжеты откусывается, и через какое-то время появляется течь — это называют экструзией.

Отсюда практические правила:

• чем выше давление и больше зазор, тем твёрже должен быть материал манжеты;
• если давление высокое, а зазор нельзя уменьшить, рядом с манжетой ставят опорное кольцо из более жёсткого материала;
• изношенные направляющие увеличивают зазор с одной стороны — поэтому при ремонте их меняют вместе с манжетами.

Для ориентира: ГОСТ 14896-84 задаёт своим резиновым манжетам диапазон давлений от 0,1 до 50 МПа при скорости до 0,5 м/с. Для больших диаметров и высоких давлений есть шевронные резинотканевые пакеты по ГОСТ 22704-77: несколько манжет, собранных между опорным и нажимным кольцами.

Вопрос четвёртый: какая жидкость

«Гидравлическое масло» — не одна среда. Минеральное масло, водно-масляная эмульсия, водно-гликолевые и синтетические огнестойкие жидкости по-разному действуют на один и тот же материал: подходящая для минерального масла резина в другой жидкости может набухнуть или раскиснуть. Поэтому в заявке нужна марка или хотя бы класс жидкости, а не просто «масло».

Основные материалы для манжет и их рабочие температуры по нашим страницам материалов:

• полиуретан (PU) — от −30 до +110 °C; главный материал манжет штока и поршня, держит давление и износ, но боится горячей воды и пара;
• NBR — от −30 до +100 °C; обычная маслостойкая резина для минерального масла при умеренном нагреве;
• FKM — от −20 до +200 °C; для горячего масла и агрессивных жидкостей, но на морозе жёстче NBR;
• PTFE — от −200 до +260 °C; работает скользящим кольцом составного уплотнения или опорным кольцом, сам по себе форму под нагрузкой не держит.

О выборе между полиуретаном и резиной подробнее — в статье «полиуретан или резина».

Вопрос пятый: температура и скорость

Температура жидкости в баке и температура под кромкой — разные числа: на быстром ходу манжета греется от трения. Если цилиндр работает часто и быстро, берите материал с запасом по верхней границе. Если техника зимует на улице — наоборот, проверяйте нижнюю границу: жёсткая на морозе кромка не следит за штоком, и течь появляется на холодном пуске.

Замена комплектом

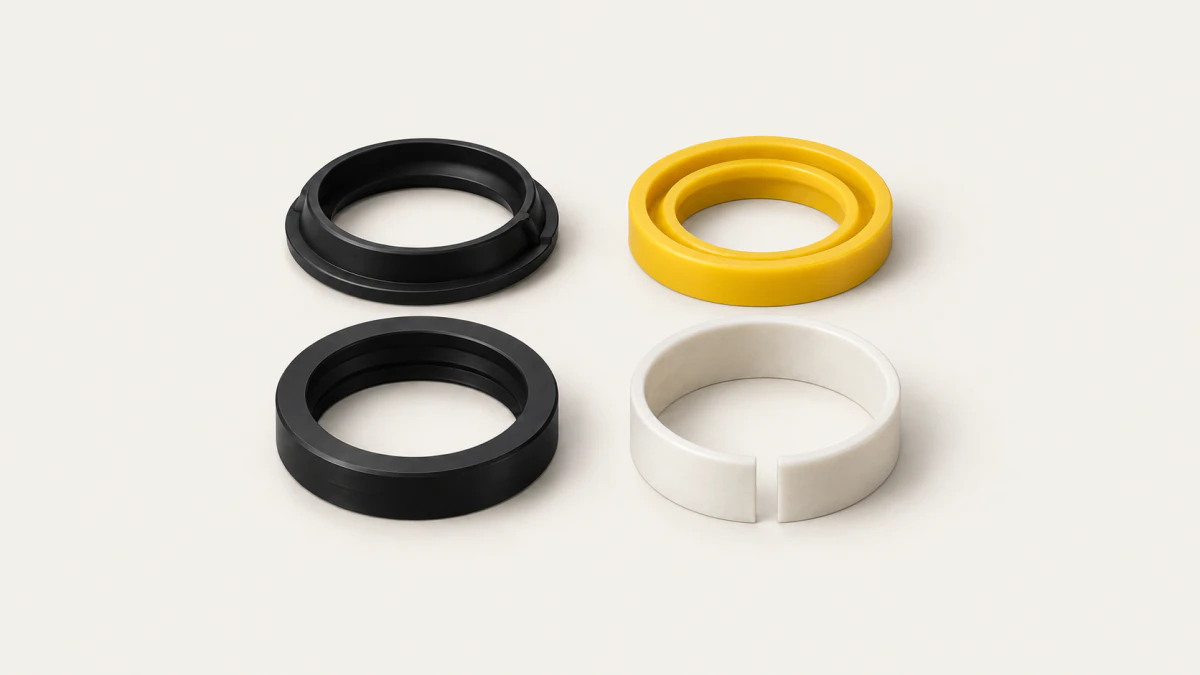

Если цилиндр разобран, меняют весь набор: грязесъёмник, уплотнение штока, уплотнение поршня, направляющие и кольца крышки. Одна новая манжета среди старых деталей работает в чужом зазоре и живёт недолго, а повторная разборка дороже комплекта. Как устроены разные гидроцилиндры и где в них какие уплотнения — в статье о видах гидроцилиндров.

Что прислать для расчёта

Размеры канавки или посадочного места (диаметр штока, диаметр гильзы, ширина и глубина канавки), давление, жидкость, температуру и скорость хода; если есть — фото старой детали в разрезе. По этим данным подберём профиль и материал и посчитаем изготовление через заявку на уплотнения штока и поршня.

Куда это ведёт в каталоге

• Стандарт: ГОСТ 14896-84 — Манжеты уплотнительные резиновые для гидравлических устройств. Технические условия
• Стандарт: ГОСТ 22704-77 — Манжеты шевронные резинотканевые для гидравлических устройств. Технические условия
• Стандарт: ГОСТ 8752-79 — Манжеты резиновые армированные для валов. Технические условия
• Материал: PU — от −30 до +110 °C
• Материал: NBR — от −30 до +100 °C
• Материал: FKM — от −20 до +200 °C
• Материал: PTFE — от −200 до +260 °C
• Уплотнения: Уплотнения штока
• Уплотнения: Уплотнения поршня
• Уплотнения: Грязесъёмники
• Уплотнения: Защитные (опорные) кольца
• Уплотнения: Направляющие кольца

Читать дальше

• Гидроцилиндры: виды, устройство и какие уплотнения в каждом стоят — Гидроцилиндры бывают одностороннего и двустороннего действия, поршневые и плунжерные, с одним и с двумя штоками, телескопические. От типа зависит, какие уплотнения в нём стоят: у плунжерного нет уплотнения поршня, у двустороннего поршень держит давление с обеих сторон, у телескопического уплотнений столько комплектов, сколько ступеней.
• Полиуретан или резина: что выбрать для детали — Полиуретан берут, когда деталь изнашивается: трётся по абразиву, держит удар или высокое давление в масле. Резину — когда рядом горячая вода, пар, длительный нагрев, кислоты, щёлочи или тормозная жидкость. Решают среда, температура и характер нагрузки, а не то, какой материал «лучше вообще».

Источники

• ГОСТ 14896-84 (манжеты для гидравлических устройств: скорость до 0,5 м/с, давление от 0,1 до 50 МПа, температура от −60 до +200 °C по группе резины)
• ГОСТ 8752-79 (армированные манжеты валов: давление до 0,05 МПа)
• ГОСТ 22704-77 (шевронные резинотканевые манжеты)
• температуры материалов — страницы материалов АиРТИ (PU от −30 до +110 °C, NBR от −30 до +100 °C, FKM от −20 до +200 °C, PTFE от −200 до +260 °C)
• практика подбора АиРТИ
