ГОСТ 20-2018 — конвейерные ленты: размеры, таблица, позиции в каталоге

Что это за документ

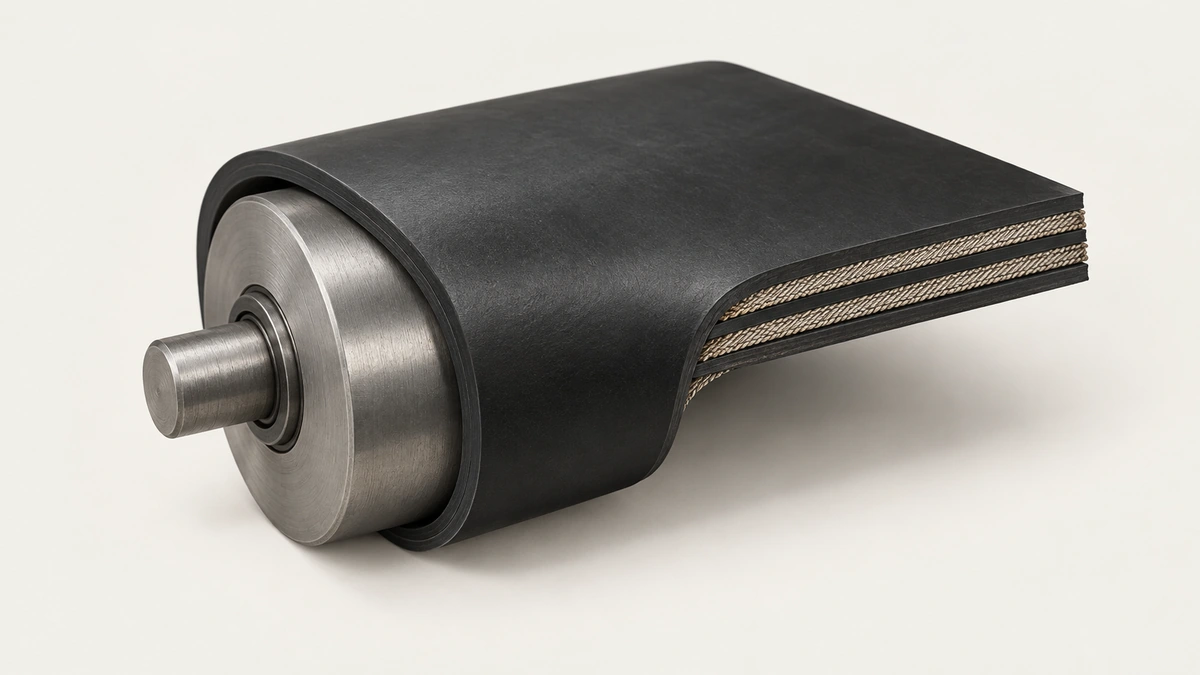

ГОСТ 20-2018 — действующий межгосударственный стандарт на конвейерные ленты с резинотканевым послойным тяговым каркасом. Он заменил ГОСТ 20-85, по которому ленты обозначались раньше; в старых спецификациях и на складах встречаются оба номера.

Стандарт распространяется на ленты «для транспортирования сыпучих, кусковых и штучных грузов на ленточных конвейерах с плоскими или желобчатыми роликоопорами».

Как читается обозначение

Обозначение конвейерной ленты — самое длинное в разделе, но оно строго позиционное. Разберём на реальном примере из нашего каталога:

«Лента 2,2-650-5-ТК-200-2-5-2-И-РБ ГОСТ 20-2018»

• 2,2 — обозначение ленты: тип и подтип конструкции;
• 650 — ширина ленты, мм;
• 5 — число тяговых прокладок;
• ТК-200 — марка ткани каркаса и её прочность (200 Н/мм на прокладку);
• 2 — далее идут параметры обкладок;
• 5 и 2 — толщина рабочей и нерабочей обкладки, мм;
• И — класс резины обкладок;
• РБ — тип борта.

Ширина берётся из ряда: 100, 200, 300, 400, 500, 600, 650, 700, 750, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2250, 2500, 2750, 3000 мм. Число прокладок — от 2 до 8.

Типы и виды

Стандарт различает четыре типа по конструкции и несколько видов по условиям работы: общего назначения, морозостойкие, теплостойкие, трудновоспламеняющиеся, трудновоспламеняющиеся морозостойкие и пищевые.

Температура окружающего воздуха по видам:

• общего назначения — от минус 45 до плюс 60 °С;
• морозостойкие — от минус 60 до плюс 60 °С;
• трудновоспламеняющиеся — от минус 25 до плюс 60 °С.

Морозостойкое исполнение — не про «чуть лучше на холоде»: у ленты общего назначения нижняя граница минус 45, и в реальные сибирские морозы она выходит за область применения.

Что стоит знать при закупке

Число прокладок нельзя брать с запасом. Оно жёстко связано с диаметром барабанов конвейера: чем больше прокладок, тем толще и жёстче каркас и тем больший барабан нужен, чтобы лента не ломалась на перегибе.

В стандарте есть таблица минимальных диаметров барабанов — отдельно для приводного, хвостового и отклоняющего, — и требуемый диаметр растёт вместе с числом прокладок и прочностью ткани. Если поставить «ленту покрепче» на существующий конвейер, она начнёт разрушаться по стыку и в местах перегиба быстрее, чем более слабая, но подходящая.

Конкретные значения берут из таблицы стандарта под свою ткань и число прокладок: графы там идут в порядке приводной — хвостовой — отклоняющий, и их легко перепутать между собой.

Поэтому при заказе называют не только ширину, но и диаметр барабанов.

Где взять текст документа

ГОСТ 20-2018 — действующий межгосударственный стандарт, доступен в официальных базах. Прав на распространение текста у нас нет, файл мы не публикуем.

Как подобрать конвейерную ленту

Ленту выбирают от груза и конвейера: что везём (кусковой абразив, сыпучее, штучное, горячее), какой угол наклона, длина и скорость, диаметр барабанов. Тип ленты и толщина обкладок определяются грузом — абразивная руда режет тонкую обкладку за недели; число и вид прокладок — натяжением и длиной конвейера; ширина — производительностью и шириной жёлоба.

Обкладку рабочей стороны берут толще для абразива и кусков с острыми кромками, нерабочую — тоньше; для горячих грузов — теплостойкое исполнение; для пищевых — исполнение с подтверждением; для морозной улицы — морозостойкое: обычная резина на холоде трескается на барабане.

Ошибка «взять ленту попрочнее» дорого стоит: лишние прокладки делают ленту жёсткой, она плохо желобится и не огибает барабаны малого диаметра, а рвётся при этом не позже, а раньше — по кромке.

Стыковка и монтаж

Ленту замыкают в кольцо горячей вулканизацией, холодной склейкой или механическими замками. Вулканизированный стык прочнее и служит дольше всего, но требует пресса и времени; механический замок ставят быстро, но он слабее и изнашивает ролики. Для длинных и нагруженных конвейеров — вулканизация, для временных и ремонтных — замки.

При навеске ленту не тянут волоком по земле и не перегибают через острые кромки; барабаны и ролики должны быть исправны, а натяжение — по расчёту, иначе лента буксует или рвётся по стыку. После навески ленту центрируют на холостом ходу и только потом дают груз.

Регулярный осмотр: сход в сторону, износ кромок, порезы обкладки, расслоение у стыка. Порез до прокладок ремонтируют сразу — вода и груз в прокладках разрушают ленту изнутри.

Замена и типичные ошибки

Подбирать ленту по ширине без учёта груза и прокладок; ставить общего назначения на горячий или маслянистый груз; замыкать нагруженную ленту замками «на время»; хранить рулон стоймя на солнце; заказывать длину без запаса на стык. Каждая ошибка возвращается остановкой конвейера.

Хранение и приёмка

Рулон хранят на ребре в сухом прохладном помещении, вдали от солнца, отопления и масел; рулоны на складе периодически перекатывают, чтобы лента не деформировалась. При приёмке проверяют маркировку, ширину, толщину обкладок, число прокладок по срезу, отсутствие расслоений и пузырей; длину — по маркировке рулона.

Что указать в заявке

Груз и его свойства (абразив, температура, масло), ширина, длина с запасом на стык, число и вид прокладок или разрывная нагрузка, толщины обкладок, исполнение (общее, тепло-, морозостойкое, пищевое), способ стыковки. Если известны только параметры конвейера — назовите их, посчитаем ленту.

Вопросы, которые задают чаще всего

Сколько служит лента? Зависит от груза и ухода: на абразиве — месяцы, на штучном грузе в цехе — годы. Можно ли купить ленту отрезком? Да, поставляется отрезками нужной длины и рулонами. Делаете ли стыковку? По заявке — вулканизацией на объекте или на производстве, с изготовлением замкнутого кольца под размер.

Расчёт длины ленты

Длину замкнутой ленты считают по геометрии конвейера: удвоенное межосевое расстояние плюс длина огибания барабанов, плюс запас на стык и на ход натяжного устройства. Считать по старой ленте ненадёжно: она вытянулась за срок службы. Для длинных конвейеров с несколькими стыками длину задают по участкам, чтобы стыки не попадали на барабаны одновременно.

Если конвейер новый и чертежа нет, назовите межосевое, диаметры барабанов и ход натяжки — посчитаем длину и число стыков.

Ремонт на месте

Небольшие порезы обкладки ремонтируют холодной вулканизацией или ремонтными пластырями; порезы до прокладок и разрывы кромки — заплатами с вулканизацией. Ремонт стыка с расслоением не откладывают: расслоившийся стык под грузом раскрывается целиком. Для аварийного пуска ставят механический замок, а при плановой остановке переваривают стык.

Срок службы и учёт

Ленту учитывают как основной расходник конвейера: дата навески, стыки и ремонты записываются, а износ обкладки замеряют при плановых остановках. Так замену планируют заранее и заказывают ленту до того, как старая порвётся в смену.
