ГОСТ 397-79 — шплинты: размеры, таблица, позиции в каталоге

Где применяется

Шплинт — простейший стопор соединения, работающего на вибрации: корончатая гайка, палец, ось. Подбирают его от узла: условный диаметр шплинта равен диаметру отверстия под него, а стандарт даёт и рекомендуемые диаметры болта и штифта.

Что регулирует документ

Конструкция и размеры. Чертёж и две таблицы: на каждый условный диаметр заданы размеры стержня, ветвей и головки и теоретическая масса 1000 шт. Длины — от 4 до 280 мм, предельные отклонения от ±0,5 до ±3,0 мм.

Материалы и покрытия. Основной материал — низкоуглеродистые стали (углерод не более 0,20 %) по ГОСТ 1050-88 и ГОСТ 380-94; допускаются сталь 12Х18Н10Т по ГОСТ 5632-72, латунь Л63 по ГОСТ 15527-2004, сплав АМЦ по ГОСТ 4784-97. Каждой марке отвечает свой вид покрытия — цинковое и кадмиевое хроматированные, окисное, фосфатное, никелевое; толщина металлического — 6-12 мкм.

Приёмка и контроль. Приёмку регламентирует ГОСТ 17769-83, класс точности В; решающий размер — диаметр шплинта. Поверхность проверяют осмотром: заусенцы, трещины и следы коррозии — брак. Испытание на загиб: шплинт условным диаметром до 5 мм выдерживает не менее трёх загибов на 90°, свыше 5 мм — не менее двух.

Обозначение. Наименование, условный диаметр, длина, марка материала, вид и толщина покрытия, номер стандарта; для стали без покрытия марка и покрытие опускаются: «Шплинт 5×28 ГОСТ 397-79».

Как выбрать шплинт

Размер задаёт отверстие: условный диаметр шплинта равен диаметру отверстия, длину берут так, чтобы концы выступали из гайки или оси на разведение. Материал и покрытие — по среде: сталь без покрытия для сухих узлов, оцинкованная для влажных, латунь и нержавеющая сталь для агрессивных сред и там, где искра недопустима.

Шплинт — предохранительный элемент, а не крепёж: он не воспринимает нагрузку, а лишь не даёт гайке отвернуться или оси выпасть. Поэтому его не заменяют проволокой и не ставят повторно после разведения.

Установка

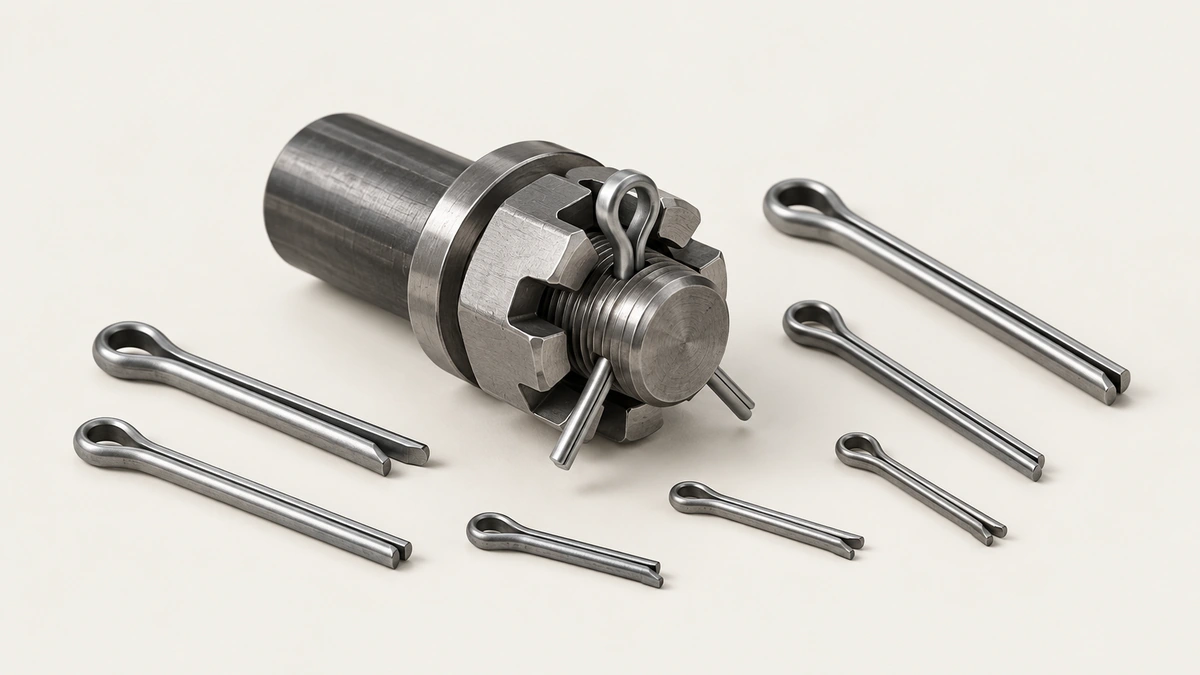

Шплинт вставляют до упора головки, концы разводят: один вокруг гайки, другой вдоль оси, либо оба в стороны — по конструкции узла. Концы не обламывают и не загибают слишком коротко, чтобы они не разошлись от вибрации. Корончатую гайку затягивают до совпадения прорези с отверстием, а не ослабляют для совпадения.

Типичные ошибки

Повторное использование разведённого шплинта; замена проволокой или гвоздём; шплинт меньшего диаметра в большем отверстии; отсутствие покрытия во влажном узле — ржавый шплинт ломается при разведении; забытая разводка концов.

Хранение и приёмка

Хранят в сухом месте в упаковке; при приёмке — маркировка, размер, покрытие, отсутствие трещин и заусенцев на головке, гибкость концов при пробном разведении. Шплинты с коррозией и обломанными концами бракуют.

Что указать в заявке

Условный диаметр, длина, материал, покрытие, количество. Для узла с неизвестными размерами — диаметр отверстия и толщина стягиваемого пакета, подберём длину.

Вопросы, которые задают чаще всего

Можно ли использовать шплинт повторно? Нет, разведённый шплинт ослаблен и ломается при повторной разводке. Какая длина нужна? Такая, чтобы концы выступали на разведение; назовите толщину пакета. Нужна ли шайба? Шплинт её не требует, шайба нужна гайке.

Виды, размеры и обозначение

Шплинт — согнутая вдвое проволока полукруглого сечения с ушком-головкой; условный диаметр равен диаметру отверстия, а фактическая толщина проволоки несколько меньше, чтобы шплинт входил свободно. Стандарт задаёт ряд условных диаметров и длин, форму головки и концов, материалы и покрытия. Обозначение содержит условный диаметр, длину, материал и покрытие с номером стандарта — этого достаточно для заказа.

Концы у шплинта разной длины — это сделано намеренно: короткий конец упирается, длинный разводится. Обрезать их до одинаковой длины не нужно.

Где шплинты стоят в технике

Корончатые и прорезные гайки на осях колёс, рулевых тягах, пальцах подвески и шарнирах; оси и пальцы, которые должны свободно вращаться, но не выпадать; стопорение винтов в узлах с вибрацией. В каждом случае шплинт — последняя защита от самоотвинчивания, после которой узел разрушается, поэтому его состояние проверяют при каждом обслуживании.

В ответственных узлах — рулевое управление, тормоза, ходовая часть — применяют только шплинты с покрытием и не допускают самодельных замен.

Материалы и покрытия

Низкоуглеродистая сталь без покрытия — для сухих узлов внутри машин; оцинкованная — для узлов, открытых влаге и дорожной соли; латунь и медные сплавы — для агрессивных сред, электрооборудования и там, где недопустима искра; нержавеющая сталь — для морской и химической среды. Покрытие не должно скалываться при разведении концов — это проверяют на приёмке.

Расчёт количества и упаковка

Шплинты — расходный материал: на каждый узел при каждом обслуживании нужен новый. Количество считают по числу узлов и периодичности обслуживания с запасом; отпуск — упаковками по количеству или массе. Для ремонтных бригад удобен набор ходовых размеров в ячейках.

Контроль при обслуживании техники

При каждом обслуживании ходовой части и рулевого управления шплинты осматривают: наличие, разведение концов, коррозия, целостность. Шплинт с обломанным концом или следами коррозии заменяют, даже если гайка на месте. При любой разборке узла шплинт заменяют новым — это правило записывают в карту обслуживания, чтобы оно не зависело от памяти механика.

Отсутствующий шплинт на корончатой гайке — не мелочь, а прямая причина потери колеса или разрушения тяги; на этом узле не экономят.

Когда вместо шплинта — другой стопор

В узлах, где разборка частая, вместо шплинта ставят пружинные шплинты, стопорные кольца или самоконтрящиеся гайки; в узлах с высокой вибрацией — стопорную проволоку по конструкции. Шплинт остаётся самым дешёвым и надёжным одноразовым стопором, и заменять его чем-то самодельным нельзя — заменяют только штатным решением по конструкции узла.

Если в вашей технике штатный шплинт постоянно ломается при разводке, стоит проверить размер отверстия и материал: возможно, ставят шплинт большего диаметра или без покрытия во влажном узле.

Складской набор для ремонтной бригады

Ремонтной бригаде удобен набор ходовых размеров в ячейках с подписями: диаметр, длина, покрытие. Так шплинт нужного размера всегда под рукой, и не возникает соблазна поставить «какой есть». Набор пополняют по расходу, а не «когда закончится».

Приёмка партии

Партию проверяют выборочно: размер по калибру или штангенциркулю, покрытие без сколов и следов коррозии, головка без трещин, концы ровные, пробное разведение нескольких штук без излома. Упаковка должна нести маркировку с размером, материалом и покрытием — россыпь без маркировки на склад не принимают, потому что через месяц никто не отличит оцинкованный от чёрного.
