Армированная манжета: из чего состоит и как выбрать исполнение

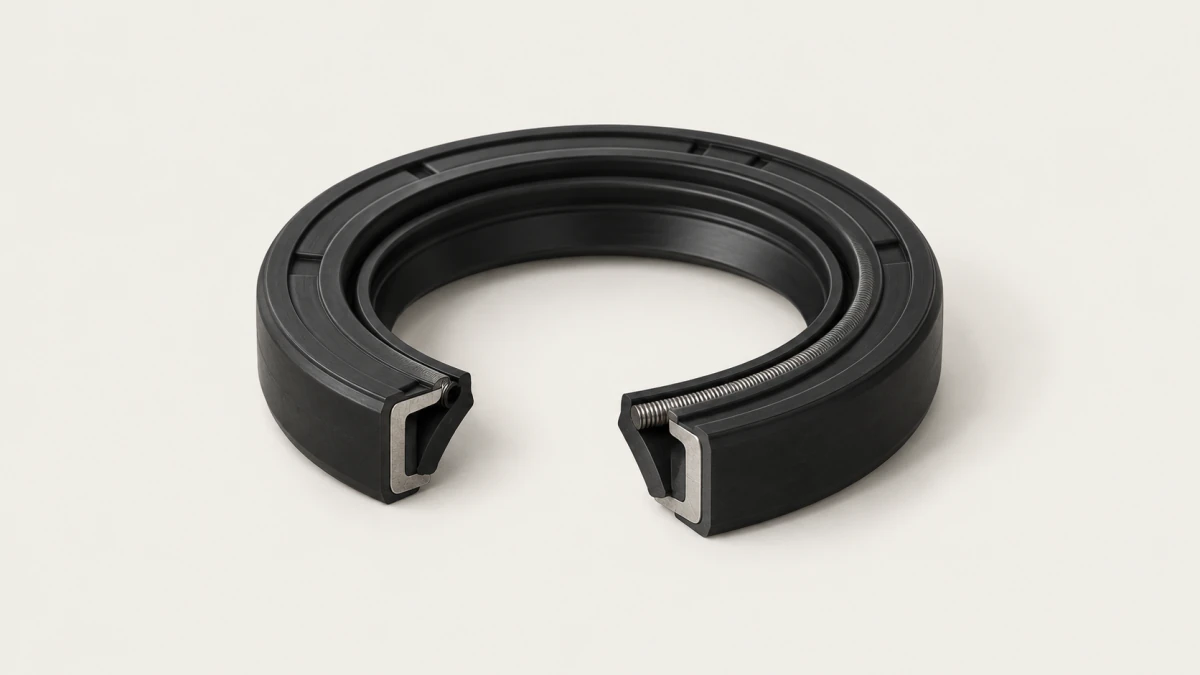

Армированная манжета состоит из четырёх частей: стального каркаса, резинового тела с рабочей кромкой, браслетной пружины и — не всегда — второй, защитной кромки-пыльника. Каждая часть отвечает за свой отказ, поэтому исполнение выбирают не по каталогу, а по тому, что происходит в узле: что снаружи, как крутится вал, из чего корпус и насколько он горячий.

Из чего собрана деталь

Каркас — штампованная стальная обойма, к которой привулканизована резина. Именно поэтому сальник не вытачивают из заготовки: для каждого типоразмера нужна своя оснастка. Пружина — отдельная деталь, свёрнутая в кольцо и уложенная в канавку за кромкой; при монтаже через шпонку или резьбу её легко уронить, и тогда манжета течёт с первого часа.

Наружная поверхность: металл или резина

Снаружи обойма бывает открытой металлической или покрытой слоем резины. Разница не декоративная.

• Металлическая наружная поверхность садится в расточку жёстко и точно, но требует чистой, ровной расточки без забоин: мелкий дефект гнезда станет путём для масла.
• Обрезиненная наружная поверхность прощает шероховатость гнезда и лучше держит натяг, когда корпус из лёгкого сплава расширяется от нагрева сильнее стального вала. Часто её делают рифлёной: рёбра при запрессовке сжимаются равномерно и плотнее прилегают к гнезду.

Если корпус алюминиевый или гнездо уже разбито прежними заменами — берите обрезиненную. Если гнездо новое и точное, подойдёт любая, и решает уже доступность размера.

Пыльник: когда нужен второй поясок

Однокромочная манжета защищает от утечки изнутри, но беззащитна снаружи. Если узел работает в пыли, на улице, под брызгами воды или в грязи — ставят исполнение с пыльником, дополнительной кромкой без пружины, которая смотрит наружу. В записи по ГОСТ 8752-79 это видно по первым цифрам: например, в строке «Манжета 1.2-40×60-1» первая группа — тип и исполнение, затем диаметр вала и наружный диаметр в миллиметрах, в конце — группа резины.

Пыльник — не замена грязесъёмнику. При очень грязной среде перед манжетой ставят отдельное защитное кольцо, а пыльник остаётся второй линией.

Насечки на кромке и направление вращения

У части манжет на рабочей кромке есть мелкие косые насечки или рёбра. На вращающемся валу они работают как крошечный насос: подкачивают просочившееся масло обратно под кромку. Такие манжеты держат лучше гладких, но с оговоркой — насечка рассчитана на направление вращения.

• Односторонняя насечка работает только при вращении в одну сторону; поставленная на вал с обратным вращением, она гонит масло наружу. На такой детали обычно есть стрелка или буква направления.
• Двусторонняя (реверсивная) насечка работает в обе стороны и нужна на валах, которые меняют направление вращения.
• Гладкая кромка не зависит от направления и годится для любого вала, но без эффекта подкачки.

Если направление вращения вала неизвестно или меняется — выбирайте гладкую или реверсивную.

Пределы, которые задаёт стандарт

ГОСТ 8752-79 рассчитывает армированные манжеты на работу в минеральном масле, воде и дизельном топливе при избыточном давлении до 0,05 МПа, окружной скорости до 20 м/с и температуре от −60 до +170 °C — в зависимости от группы резины. Все три предела действуют одновременно: на высокой скорости кромка греется, и допустимая температура среды фактически ниже паспортной.

Давление — самое частое место ошибки. Если в корпусе есть напор, например забит сапун редуктора или манжета стоит на валу гидромотора с дренажом под давлением, обычная армированная манжета его не удержит, и нужна другая конструкция из группы уплотнений вращательного соединения.

Материал кромки

Группа резины определяет, где манжета будет жить. Основной выбор — маслостойкий NBR: по данным наших страниц материалов он работает от −30 до +100 °C в минеральном масле, дизтопливе и воде. Когда узел горячий или в масле агрессивные присадки, берут фторкаучук FKM с диапазоном от −20 до +200 °C — но на морозе он теряет эластичность раньше NBR. Подробнее о таком выборе — в статье о сальниках из фторкаучука; чем сальник отличается от прочих манжет — в разборе «манжета или сальник».

Что прислать для расчёта

Три размера: диаметр вала по месту работы кромки, диаметр расточки корпуса и глубину гнезда. Добавьте среду, температуру, обороты вала, направление вращения и что находится снаружи узла. С этими данными подберём исполнение из армированных манжет или ответим по нестандартному размеру через заявку на уплотнения вала.

Куда это ведёт в каталоге

• Стандарт: ГОСТ 8752-79 — Манжеты резиновые армированные для валов. Технические условия
• Материал: NBR — от −30 до +100 °C
• Материал: FKM — от −20 до +200 °C
• Уплотнения: Армированные манжеты (сальники)
• Уплотнения: Уплотнения вращательного соединения

Читать дальше

• Манжета или сальник: в чём разница и как не заказать не то — Сальником в обиходе называют армированную манжету вала по ГОСТ 8752-79: стальной каркас, резиновая кромка и пружина, работа на вращении почти без давления. Манжета — более широкое слово: так называют и сальник, и воротниковое уплотнение штока или поршня, которое держит давление гидроцилиндра. Различает их не название, а движение в узле и перепад давления.
• Сальники из фторкаучука (FKM, Viton): когда они действительно нужны — Сальник из фторкаучука нужен, когда нитрильная резина не выдерживает температуру или среду: горячее масло, топливо с ароматикой и присадками, кислоты. На морозе, в паре и горячей воде, в кетонах и фосфорных эфирах FKM проигрывает, и там он — ошибка, а не запас прочности.
