Как испытывают резиновые изделия: твёрдость, прочность, старение, среды

Резиновые изделия испытывают не «на качество вообще», а по конкретным показателям, и у каждого свой стандартный метод. Основные из них — твёрдость по Шору, прочность и удлинение при растяжении, сопротивление раздиру, остаточная деформация после сжатия, стойкость к старению в тепле и озоне, изменение свойств в рабочей жидкости и износ при истирании. Для покупателя важно не столько уметь провести испытание, сколько понимать, что означает каждое число в протоколе и какое из них имеет отношение к его узлу.

Какие показатели проверяют и по каким стандартам

Большинство отечественных методов имеют международный аналог, и в протоколах встречаются оба обозначения.

Испытания проводят на стандартных образцах из той же смеси, а не на самих изделиях, и в нормальных условиях — по ISO 23529 это 23 ± 2 °C. Поэтому протокол говорит о материале, а не о конкретной детали: деталь из правильной смеси всё ещё может иметь дефект изготовления.

Твёрдость: самое частое и самое неверно понимаемое число

Твёрдость по Шору A измеряют дюрометром: стержень под действием пружины вдавливается в образец, и шкала показывает, насколько глубоко. По ГОСТ 263-75 и ISO 48-4 образец должен быть толщиной не менее 6 мм, а для вулканизованной резины показание снимают через 3 секунды после прижатия — со временем резина «проседает», и число меняется.

Из этого следуют две практические вещи. Тонкое кольцо или узкую манжету дюрометром по Шору честно не измерить: прибор «чувствует» опору под деталью, и число выходит завышенным. Для малых изделий есть метод IRHD по ISO 48-2 с микро-индентором. А ещё твёрдость — не марка: две смеси разного состава при одной твёрдости ведут себя в масле совершенно по-разному. Подробнее о шкале — в статье о твёрдости по Шору.

Растяжение и раздир: запас прочности

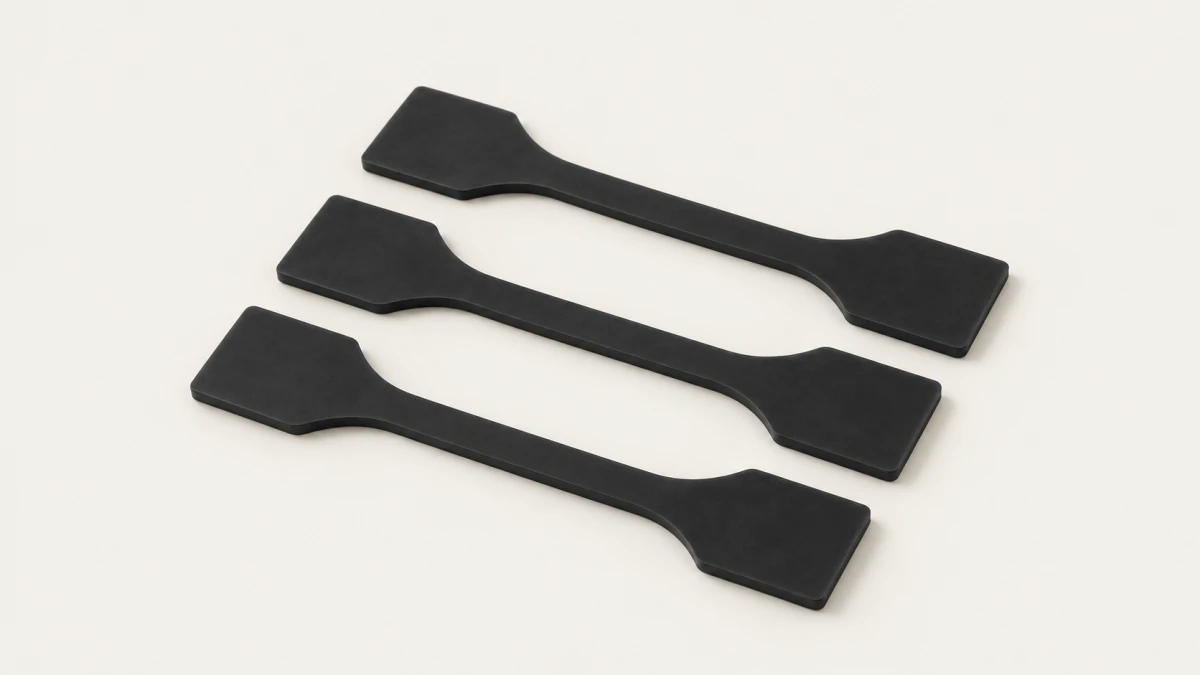

Для испытания на растяжение из листа вырубают образец-лопатку, закрепляют в захватах разрывной машины и растягивают до разрыва — для лопаток по ГОСТ 270-75 и ISO 37 со скоростью 500 мм/мин. Машина фиксирует усилие и удлинение в момент разрыва, из них получают условную прочность в мегапаскалях и относительное удлинение в процентах.

Для уплотнений эти числа важны скорее как признак однородности смеси, чем как рабочая характеристика: кольцо в канавке не растягивается до разрыва. Зато сопротивление раздиру напрямую связано с монтажом — деталь с низким раздиром рвётся на острой кромке или резьбе при установке. У силикона, например, раздир заметно ниже, чем у нитрильной резины.

Остаточная деформация сжатия: главный показатель для уплотнения

Для кольца, прокладки или манжеты этот показатель часто важнее прочности. Образец сжимают на заданную величину, выдерживают при повышенной температуре, снимают нагрузку и измеряют, насколько он не вернулся к исходной высоте. Чем меньше остаточная деформация, тем дольше уплотнение сохраняет прижим и не начинает течь. Именно этим показателем, а не прочностью, отличаются хорошие уплотнительные смеси от посредственных — например, у фторкаучука FKM и у нитрильной резины NBR рабочие температуры, при которых деталь ещё держит прижим, сильно различаются.

Старение и стойкость к средам

Испытания на старение показывают, что станет с резиной через время. Образцы выдерживают в термостате, в озоновой камере или в рабочей жидкости — масле, топливе, воде, растворе, — а затем сравнивают твёрдость, прочность, удлинение, массу и объём с исходными. Условия выдержки — температуру, длительность, жидкость — задаёт техническое задание или ТУ на смесь, и сравнивать результаты можно только при одинаковых условиях.

Для выбора материала это самые полезные испытания: набухание в конкретном масле сразу говорит, годится ли резина для гидросистемы. Если среда нестандартная, надёжнее всего опереться на результат выдержки в ней, а не на общие таблицы совместимости.

Как читать протокол испытаний

Протокол полезен, только если в нём есть три вещи рядом с каждым результатом: название метода (ГОСТ или ISO с номером), условия испытания и норма, с которой результат сравнивают. Число без нормы ни о чём не говорит: одна и та же прочность хороша для одной смеси и мала для другой. При сравнении двух поставщиков убедитесь, что методы и условия совпадают — твёрдость через 3 секунды и через 15 секунд, старение при разной температуре не сравнимы.

Также проверьте, к чему относится протокол: к партии смеси, к образцам из неё или к готовым изделиям. Для ответственных узлов разумно спросить, какие показатели контролируются на каждой партии, а какие были определены однажды при подборе рецептуры. Внешний вид и размеры деталей протокол на смесь не заменяет — о том, что проверять глазом, рассказано в статье о браке РТИ.

Что прислать для расчёта

Чертёж или образец детали, среду, температуру и давление в узле, а если к материалу есть требования по показателям — перечень показателей с методами и нормами. По этим данным подбирается смесь для формовых изделий; заявку удобно отправить через страницу изготовления по чертежам.

Куда это ведёт в каталоге

• Материал: NBR — от −30 до +100 °C
• Материал: EPDM — от −50 до +150 °C
• Материал: FKM — от −20 до +200 °C
• Материал: MVQ — от −60 до +200 °C
• Материал: PU — от −30 до +110 °C

Читать дальше

• Твёрдость по Шору: что значат цифры и как выбрать твёрдость резины — Твёрдость по Шору — глубина, на которую пружинный индентор вдавливается в материал, пересчитанная в шкалу от 0 до 100: чем больше число, тем твёрже. Резину меряют по шкале А, твёрдые пластики — по шкале D, и числа двух шкал между собой напрямую не пересчитываются. Для уплотнения твёрдость выбирают по давлению и зазору: мягкая лучше прилегает, твёрдая меньше выдавливается.
• Брак РТИ: виды дефектов, причины и как их избежать — Почти любой дефект формовой резиновой детали сводится к трём источникам: смеси (состав, влажность, чистота), режиму вулканизации (температура, время, давление) и оснастке (износ и чистота формы, закладка заготовки). По виду дефекта обычно понятно, где искать причину, а контрольная деталь с новой формы ловит большую часть проблем до партии.

Источники

• ГОСТ 263-75 и ISO 48-4 — твёрдость по Шору A, толщина образца не менее 6 мм, отсчёт через 3 с для вулканизованной резины и 15 с для термоэластопластов
• ISO 48-2 — твёрдость в IRHD
• ГОСТ 270-75 и ISO 37 — растяжение, скорость 500 мм/мин для образцов-лопаток
• ГОСТ 262-93 и ISO 34-1 — раздир
• ГОСТ 9.029-74 и ISO 815-1 — остаточная деформация сжатия
• ГОСТ 9.024-74 и ISO 188 — тепловое старение
• ГОСТ 9.026-74 и ISO 1431-1 — озонное старение
• ГОСТ 9.030-74 и ISO 1817 — стойкость к жидкостям
• ГОСТ 426-77 и ISO 4649 — истирание
• ISO 23529 — стандартная температура испытаний 23 ± 2 °C
