Кольца из фторопласта (PTFE): свойства и где их ставят

Фторопласт-4 (PTFE, тефлон) — пластмасса, а не резина: он стоек почти к любой химии, скользит с минимальным трением и работает от −200 до +260 °C. Но под нагрузкой он медленно течёт и сам форму не возвращает. Поэтому фторопластовые кольца ставят как опорные и направляющие или как уплотнение, прижатое резиновым кольцом, пружиной или болтами.

Нужен фторопласт? Марки, толщины и цены фторопласта — в разделе полимеров.

Кольцо из фторопласта-4 (PTFE, в быту — тефлон) ставят там, где нужна химическая стойкость, минимальное трение или температура, при которой резина уже не работает: от −200 до +260 °C. Но фторопласт — пластмасса. Сжатый, он не пружинит обратно, а медленно течёт. Поэтому кольцо из PTFE почти никогда не работает как самостоятельное упругое уплотнение: оно либо защищает и направляет, либо уплотняет, будучи прижатым чем-то упругим.

Чем фторопласт отличается от резины

Резиновое уплотнительное кольцо держит герметичность за счёт упругости: его сжали при монтаже, и оно давит на поверхности само, годами. Фторопласт так не умеет. Под постоянной нагрузкой он постепенно меняет форму — это называют холодной текучестью, — и прижим со временем ослабевает.

Зато у него три свойства, которых нет ни у одной резины одновременно:

  • химическая инертность — фторопласт не растворяется и не набухает почти ни в чём, с чем работает промышленная арматура;
  • самое низкое трение среди конструкционных материалов уплотнений;
  • диапазон температур от криогенных до +260 °C.

Не путайте его с фторкаучуком: у них созвучные названия, но фторкаучук — упругая резина, и чем они различаются, рассказано в статье о фторкаучуке FKM. Свойства самого фторопласта — на странице материала PTFE.

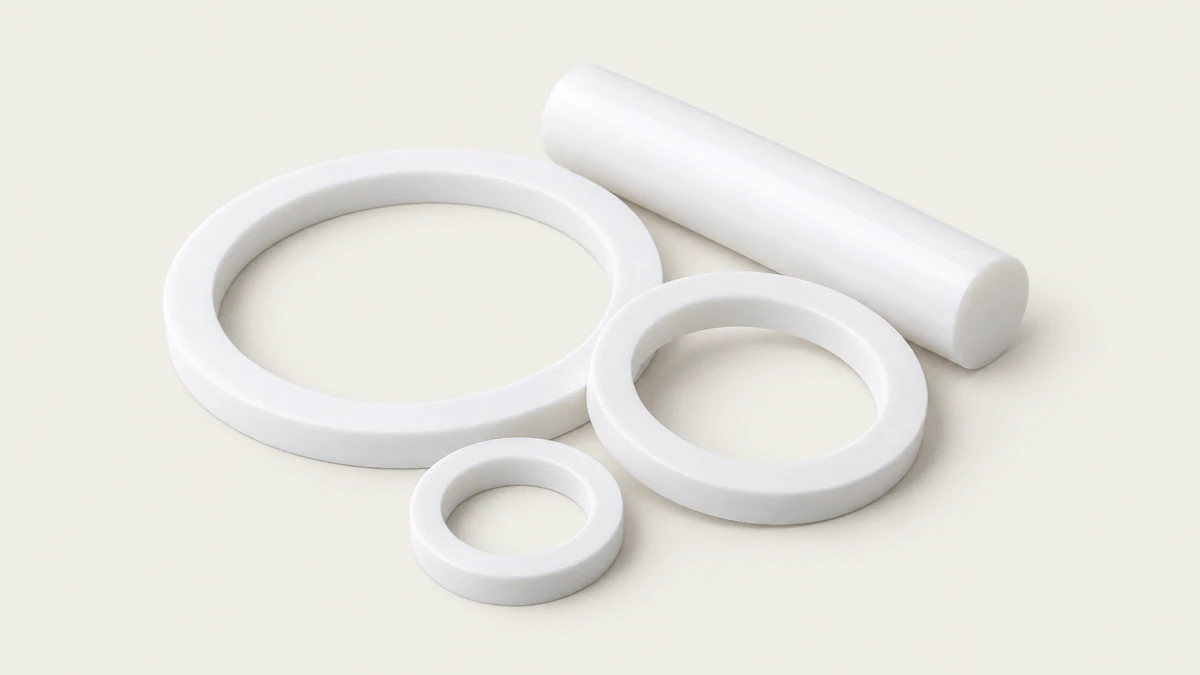

Белые кольца из фторопласта и отрезок белого прутка

Сравнение

Три работы фторопластового кольца

Роль Что делает Почему фторопласт
Опорное (защитное) кольцо закрывает зазор, куда давление выдавливает резиновое кольцо твёрдый, не выдавливается сам, скользит без задиров
Направляющее кольцо центрирует шток или поршень, не даёт металлу касаться металла низкое трение, не заедает при перекосе
Уплотнение с поджимом держит среду в химической арматуре, фланцах, крышках стоек к среде, а прижим даёт болт, пружина или резиновое кольцо

Направляющие кольца делают и из других пластиков — полиацеталя, капролона; о них — в разделе направляющих колец.

Опорные кольца: когда они нужны

Резиновое кольцо круглого сечения (по ГОСТ 9833-73 или импортным рядам) при высоком давлении начинает затекать в зазор между деталями. Кромку «откусывает», кольцо рвётся, появляется течь. Опорное кольцо ставят рядом с резиновым со стороны, противоположной давлению; если давление приходит то с одной стороны, то с другой, — ставят два, по обе стороны.

По исполнению опорные кольца бывают:

  • сплошные — надёжнее всего, но ставятся только в разборную канавку или с растяжением;
  • с косым разрезом — легко монтируются в закрытую канавку, разрез перекрывается сам;
  • спиральные — лента в несколько витков, удобна для больших диаметров.

Нужно ли опорное кольцо в вашем узле, решают два параметра: давление и зазор. Чем выше давление и чем больше зазор, тем раньше резина начинает затекать. Зазор растёт и сам по себе — от износа направляющих, от «дыхания» гильзы под давлением, — поэтому в старом цилиндре кольцо может понадобиться там, где в новом обходились без него. Если резиновые кольца в узле регулярно выходят со срезанной кромкой, это прямой признак, что опоры не хватает.

Готовые варианты — в группе опорных колец.

Защитные (опорные) кольца — визуализация
Защитные (опорные) кольца — визуализация

Наполнитель и пределы материала

Чистый фторопласт мягкий и течёт под нагрузкой. Чтобы он лучше держал форму и медленнее изнашивался, в него добавляют наполнители: стекловолокно, углерод, графит, бронзу. Наполнитель выбирают под задачу — трение по стали, работа всухую, теплоотвод, — и под среду: бронза, например, делает кольцо прочнее, но уменьшает химическую стойкость. Поэтому у наполненного композита другие свойства, чем у чистого материала, и диапазон температур для него уточняется отдельно.

Химических ограничений у PTFE мало: расплавы щелочных металлов, фтор и трифторид хлора. Главное ограничение — механическое: нагруженное подвижное уплотнение без опоры и без поджима из фторопласта течёт и перестаёт держать.

При хранении фторопласт не стареет так, как резина: озон и свет ему не страшны. Беречь его нужно от другого — от деформации. Кольцо, долго пролежавшее сдавленным или изогнутым, может не вернуть форму.

Как ставят фторопластовые кольца

Монтаж — место, где фторопласт чаще всего портят. Он не растягивается, как резина: сплошное кольцо, натянутое на поршень с усилием, остаётся растянутым и на место уже не садится. Поэтому сплошные кольца ставят в разборные канавки, а в закрытые — кольца с разрезом. Если сплошное кольцо всё же нужно завести в закрытую канавку, его предварительно прогревают, чтобы оно стало податливее, а после установки обжимают оправкой до рабочего диаметра.

Острые кромки канавок, резьба и шлицы на пути кольца оставляют на нём риски, которые потом станут каналом утечки. Кромки притупляют фаской, резьбу закрывают монтажной втулкой.

У плоской фторопластовой прокладки во фланце своя особенность: из-за текучести она со временем «садится», и затяжка болтов ослабевает. Болты такого соединения подтягивают после первого прогрева и затем проверяют при обслуживании.

Если кольцо простое и нужно своими силами, его вытачивают из фторопластовых стержней, втулок и листов — такие заготовки есть в разделе фторопласт.

Заявка

Что прислать для расчёта

Размеры канавки или чертёж кольца, рабочее давление, среду и температуру; для опорного кольца — какое резиновое кольцо оно защищает и с какой стороны приходит давление. По этим данным подберём исполнение и материал — опорные и защитные кольца по чертежу.

Источники

  • справочник материалов сайта — PTFE −200…+260 °C, холодная текучесть, недопустимые среды (расплавы щелочных металлов, фтор, трифторид хлора), оговорка о наполненных композитах (Seal Maker V24.01, с. 7)
  • ГОСТ 9833-73 — кольца резиновые уплотнительные круглого сечения
  • исполнения опорных колец (сплошное, с косым разрезом, спиральное) — старая статья блога, совпадает с общей практикой
  • наполнители PTFE (стекловолокно, углерод, графит, бронза) и стойкость PTFE к озону и свету — общие справочные сведения

Технические утверждения статьи сверяются с источниками выше и ждут визы инженера завода. Редакция: 21.09.2026.
