Ошибки подбора и монтажа уплотнений: почему деталь не служит

Если новое уплотнение потекло через неделю, почти всегда виновата не деталь, а решение, принятое до или во время её установки. Ошибки повторяются одни и те же: материал выбран без учёта среды, твёрдость — без учёта давления и зазора, размер снят с изношенного образца, кромку порезали при сборке, кольцо скрутили, манжету поставили с перекосом. Брак производства — отдельная тема, о нём статья о дефектах РТИ; здесь — то, что случается уже у вас в руках.

Материал и твёрдость выбраны «как было»

Самая дорогая ошибка — заказать деталь той же формы, не спросив, в чём она работает. Резины различаются стойкостью к средам сильнее, чем чем-либо ещё. EPDM, прекрасный в воде и паре, в минеральном масле разбухает. Нитрильная резина, стандарт для гидравлического масла, не подходит для гликолевой тормозной жидкости. Фторкаучук, стойкий к горячему маслу, плохо переносит пар. Поэтому вопрос о материале начинается со среды и температуры, а не с того, что стояло раньше: прежняя деталь могла быть выбрана так же наугад.

С твёрдостью похожая история. Мягкая резина лучше облегает неровности, но при высоком давлении и большом зазоре её выдавливает в щель — край кольца выглядит обкусанным. Твёрдая резина держит давление, но хуже прилегает к шероховатому или покоробленному фланцу. Выбирать твёрдость по ощущению от старой детали нельзя: за годы работы резина дубеет, и образец всегда кажется твёрже, чем был.

Размер снят со старой детали

Уплотнение после работы уже не того размера, с каким его ставили. Под постоянным поджатием резина садится и становится тоньше, в масле может набухнуть, рабочая кромка манжеты стирается, и её внутренний диаметр растёт. Деталь, повторённая «точно по образцу», повторяет и весь этот износ.

Правильный порядок — размеры с посадочного места: диаметр вала или штока, расточка корпуса, глубина и ширина канавки. Заодно стоит осмотреть сам вал. Если на нём протёрта дорожка под старой кромкой, новый сальник на ту же дорожку потечёт так же, как старый: здесь сначала восстанавливают поверхность вала или ставят новую манжету так, чтобы кромка легла мимо изношенной дорожки, а не повторяют прежнюю посадку.

Кольцо порезали или скрутили при монтаже

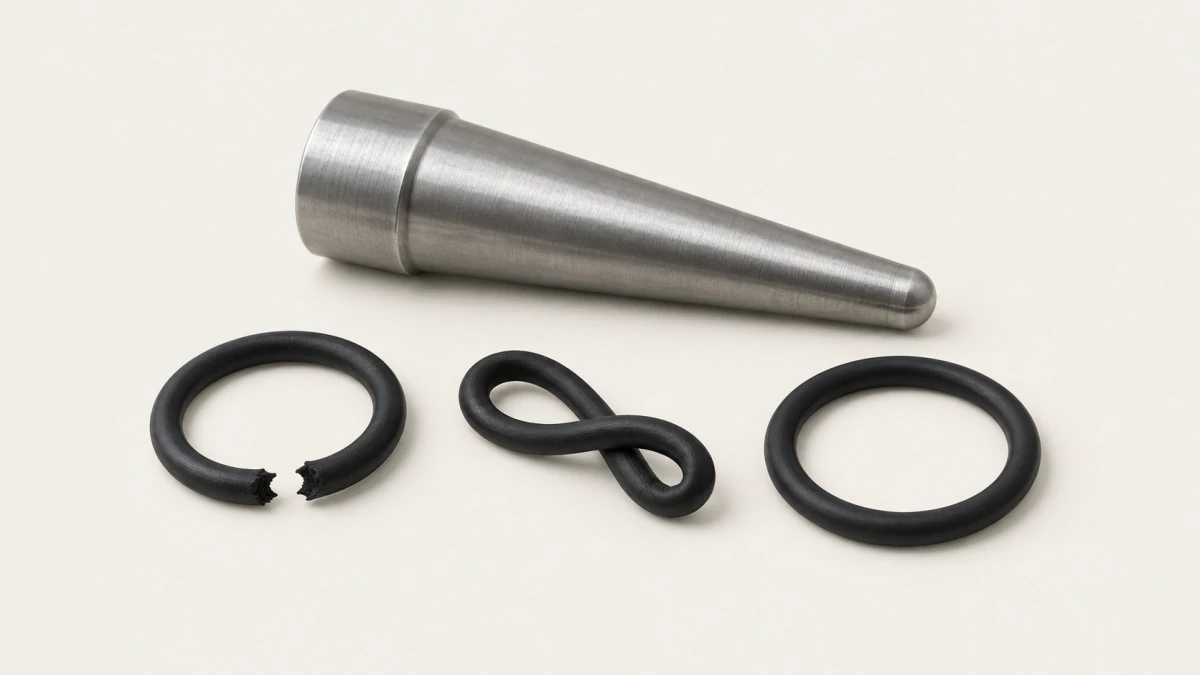

Кольцо круглого сечения губят три вещи.

• Острые кромки и резьба. Кольцо, протянутое через резьбу, шлицы, отверстие без фаски или край канавки, получает надрезы, которых сразу не видно. Резьбу и шлицы закрывают монтажной гильзой или хотя бы плёнкой, острые края скругляют.
• Скручивание. Когда кольцо тянут по длинному штоку или вкатывают в глубокую канавку, жгут закручивается вокруг своей оси. В работе такое кольцо разрывается по спирали. Кольцо надевают без перекрута, а сразу после установки проверяют, что линия разъёма формы не вьётся по окружности.
• Сухая сборка. Без смазки резина цепляется за металл, тянется неравномерно и рвётся. Смазка нужна совместимая с материалом: минеральная смазка на EPDM — та же ошибка материала, только внесённая руками.

Отвёртка и чертилка как инструмент для снятия и установки — отдельная причина течи: они царапают канавку, а царапина в канавке неподвижного соединения течёт не хуже порезанного кольца. Поэтому при замене кольца круглого сечения осматривают и канавку, а не только само кольцо.

Манжету поставили с перекосом или не той стороной

Манжета держит давление рабочей губкой, и губка должна смотреть в сторону давления. Перевёрнутая манжета выдавливается и течёт с первого хода. Уплотнения штока заводят в цилиндр через монтажную втулку с плавным входом, а не пальцами через острый край штока.

Армированную манжету вала запрессовывают оправкой, которая давит на каркас по всему кругу. Удар молотком по краю перекашивает манжету: кромка прилегает к валу неравномерно, а пружина может выскочить из канавки. Отдельно проверяют, чтобы кромку не завернуло при надевании на вал с уступом или шпоночным пазом.

Старую деталь поставили снова, новую хранили как придётся

Снятое уплотнение повторно не ставят, даже если оно выглядит целым. Резина получила остаточную деформацию под то положение, в котором работала, и на новое место уже не прижмётся с прежней силой. Экономия на кольце оборачивается повторной разборкой узла.

Новые детали тоже портятся — на складе. Солнце, озон от электродвигателей и сварки, тепло и хранение в натяг или на гвозде старят резину без всякой работы. Условия хранения и сроки — в статье о старении РТИ при хранении.

Как узнать ошибку по снятой детали

Что прислать для расчёта

Среду, температуру, давление и тип движения в узле, размеры посадочного места и фотографию снятой детали — по её виду часто понятно, какая из ошибок случилась. Деталь под нестандартный узел изготовим по чертежу или образцу — см. РТИ по чертежам.
