Полиуретановые манжеты: где они выигрывают у резины

Полиуретановая манжета держит высокое давление, грязь на штоке и длинный ход лучше резиновой: кромку труднее выдавить в зазор и стереть. Резина остаётся выбором для горячих водных и гликолевых жидкостей, тормозных систем и температур выше +110 °C. Меняют манжету по размерам канавки, а не по изношенному образцу.

Нужна полиуретановая манжета? Манжеты из PU — в каталоге с размерами и ценами.

Полиуретановая манжета выигрывает у резиновой там, где гидроцилиндр работает с высоким давлением, длинным ходом и грязным штоком: её кромку труднее выдавить в зазор и труднее стереть. Проигрывает она в горячих водных и гликолевых жидкостях, в тормозных системах и при температуре выше +110 °C — там ставят резину подходящей марки. Для обычной гидравлики на минеральном масле полиуретан давно стал материалом по умолчанию.

Что делает манжета в цилиндре

Манжета — уплотнение с губкой. Давление жидкости прижимает губку к поверхности, и чем выше давление, тем плотнее контакт. Одна сторона манжеты сидит неподвижно в канавке, другая скользит по штоку или по зеркалу гильзы.

Отсюда две задачи с разными требованиями:

  • уплотнение поршня разделяет полости цилиндра и работает при полном давлении;
  • уплотнение штока не выпускает масло наружу и первым встречает грязь, которую шток приносит снаружи.

Какие уплотнения из полиуретана есть в каталоге и чем марки PU отличаются друг от друга — на странице манжеты полиуретановые и другие уплотнения из PU.

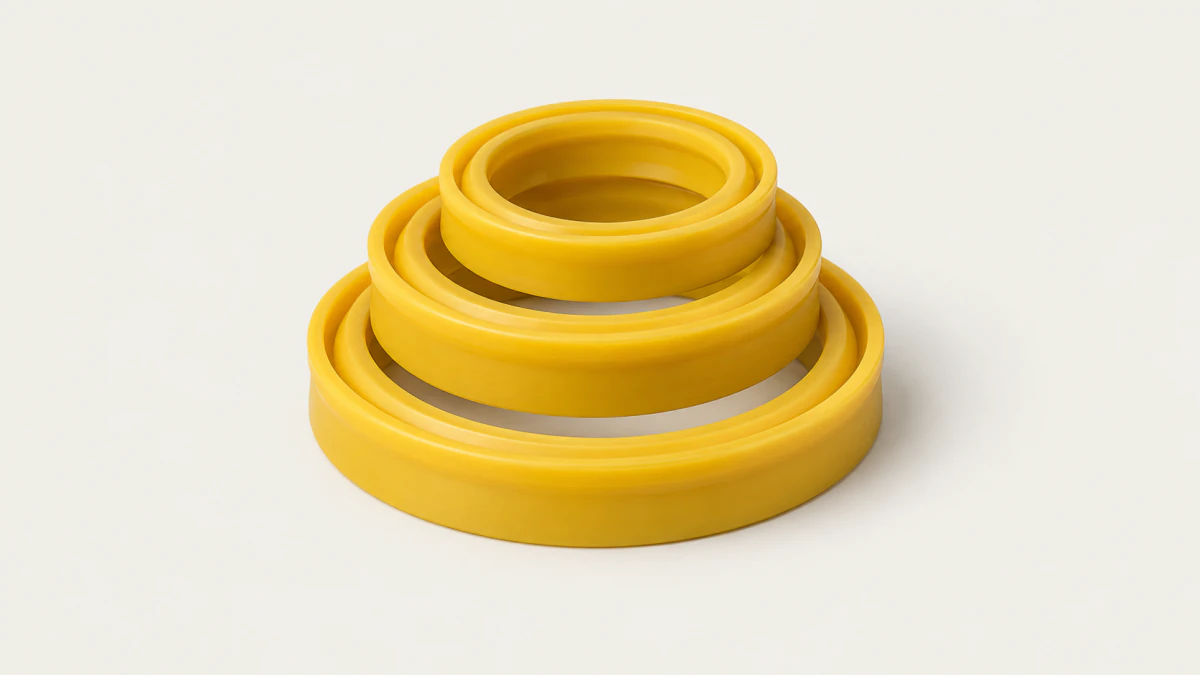

Несколько жёлтых полиуретановых манжет разного диаметра стопкой

Почему именно полиуретан

У манжеты три врага: выдавливание в зазор, истирание кромки и потеря упругости. По всем трём полиуретан сильнее обычной резины.

Выдавливание. Под давлением материал манжеты затекает в щель между деталями. Резиновую кромку это «откусывает» раньше, полиуретановая прочнее и держит больший зазор при том же давлении.

Истирание. Шток выходит наружу и возвращается с пылью. Полиуретан переносит это дольше, поэтому из него же делают грязесъёмники, которые стоят перед штоковой манжетой.

Упругость. Полиуретан хорошо возвращает форму после сжатия, и губка продолжает прижиматься к поверхности долго.

Для гидравлических манжет обычно берут твёрдые марки полиуретана — порядка 93–95 по Шору A. Мягче делать нельзя: губку начнёт выдавливать, твёрже — она хуже прилегает к поверхности с мелкими рисками.

У полиуретана есть и обратная сторона: трение у него выше, чем у уплотнений на основе фторопласта. На очень медленном ходу, например при точном позиционировании, это может давать рывки. В таких узлах вместо манжеты ставят комбинированное уплотнение с фторопластовым кольцом скольжения.

Резиновые манжеты для гидравлики описывает ГОСТ 14896-84, полиуретановые выпускаются по профилям производителей уплотнений и по чертежам. Внешне похожие манжеты из разных материалов не всегда взаимозаменяемы: у них может отличаться высота и форма губки.

Когда полиуретан ставить нельзя

Ограничения связаны со средой и температурой, а не с давлением:

  • горячая вода и водные жидкости — полиуретан гидролизуется, манжета размягчается и теряет прочность за месяцы;
  • гликоли и спирты, включая тормозные жидкости DOT и водно-гликолевые гидравлические жидкости, — нужна другая марка или другой материал;
  • кислоты и щёлочи;
  • температура выше +110 °C — берут фторкаучук (до +200 °C) или гидрированный нитрил H-NBR (до +150 °C);
  • мороз ниже −30 °C — нижняя граница рабочего диапазона обычных марок.

Подробнее о том, где кончаются возможности полиуретана, — в статье полиуретан или резина.

Сравнение

Манжета работает в комплекте

Одна манжета без соседей долго не живёт. В нормальном узле рядом с ней стоят:

Элемент Зачем Типичный материал
Манжета штока или поршня держит давление полиуретан, NBR, FKM
Грязесъёмник не пускает грязь к манжете полиуретан
Направляющее кольцо центрирует шток или поршень, не даёт металлу касаться металла POM, PA, PTFE с наполнителем
Опорное кольцо закрывает зазор, в который выдавливается уплотнение PTFE, POM

Если поршень «гуляет» в гильзе из-за изношенного направляющего кольца, новая манжета выйдет из строя так же быстро, как старая. Поэтому при ремонте стоит смотреть на весь комплект, а не только на то, что потекло.

Уплотнения поршня — визуализация
Уплотнения поршня — визуализация

Как понять, что манжета отработала

Признаки видны без разборки: масло на штоке после нескольких ходов, поршень под нагрузкой медленно проседает, цилиндр теряет усилие. После разборки сама манжета рассказывает причину:

  • кромка срезана или с «бахромой» со стороны зазора — выдавливание: слишком большой зазор или нет опорного кольца;
  • губка стёрта ровно, с рисками вдоль хода — абразив: проверьте грязесъёмник и шток;
  • материал мягкий и липкий — гидролиз: в системе вода или жидкость не для полиуретана;
  • материал затвердел и потрескался — перегрев.

Причину стоит назвать при заказе замены: иначе новая манжета повторит судьбу старой.

Как заказать замену

Изношенная манжета — плохой образец: губка стёрта, материал мог набухнуть или усесть. Надёжнее снять размеры канавки и штока или гильзы — диаметры, ширину и глубину посадочного места. Отдельно укажите, как работает поршень: давление с одной стороны или попеременно с обеих. От этого зависит, ставить одну манжету двустороннего действия или пару односторонних, и в какую сторону развернуть губки. Если чертежа нет, подойдёт и образец, но с указанием, что это за цилиндр и в каких условиях он работал. Что можно и что нельзя узнать по старой детали, разобрано в статье о подборе по образцу.

Заявка

Что прислать для расчёта

Размеры канавки и штока или гильзы, рабочее давление, жидкость, температуру и скорость хода; если есть — образец и фото узла. По этим данным мы подберём профиль и материал манжеты и соседних колец — уплотнения штока и поршня по чертежу.

Читать дальше

Источники

  • справочник материалов сайта — PU −30…+110 °C, недопустимые среды полиуретана (горячая вода и пар, кислоты и щёлочи, спирты и гликоли, тормозные жидкости DOT), FKM −20…+200 °C, H-NBR −25…+150 °C (Описание материалов завода, с. 11, 29, 32)
  • ГОСТ 14896-84 — манжеты уплотнительные резиновые для гидравлических устройств
  • материалы направляющих и опорных колец — справочник материалов сайта (POM, PA, PTFE)
