Импортозамещение РТИ: как заменить импортное уплотнение

Импортное уплотнение, которое перестали поставлять, почти всегда можно заменить. Если на детали или в каталоге оборудования есть обозначение, ищут аналог в стандартном ряду. Если обозначения нет или деталь нестандартная, её изготавливают по образцу или чертежу. В обоих случаях решают три вещи: точные размеры посадочного места, материал под среду и температуру и понимание конструкции — что именно делает деталь в узле.

Что изменилось для тех, кто ремонтирует оборудование

Пока поставки шли, уплотнение заказывали по артикулу у дилера производителя, и о том, что внутри, никто не задумывался. Теперь артикул часто ведёт в никуда: дилер не везёт, аналог в каталоге не указан, а станок стоит. Импортозамещение на уровне ремонтной службы — это не отраслевая программа, а конкретная задача: понять, что за деталь стоит в узле, и получить такую же по функции, из материала, который выдержит те же условия.

Хорошая новость в том, что уплотнения — одна из самых стандартизованных групп деталей. Кольца, манжеты валов и гидравлические манжеты во всём мире делаются по близким размерным рядам, а материалы называются по одной международной системе. Многие замены решаются сверкой, а не разработкой.

Шаг первый: прочитать маркировку

На импортном уплотнении или в документации к узлу обычно есть одно из трёх:

• Размер — три числа через знак «×» у манжеты вала (вал, корпус, высота) или внутренний диаметр и сечение у кольца. Это готовое техническое задание.
• Обозначение по стандарту — ISO 3601 или AS568 для колец, DIN 3760 для манжет валов. Такие ряды пересекаются с отечественными ГОСТ 9833-73 и ГОСТ 8752-79 по функции, а по размерам совпадают не всегда — сверять нужно каждый размер, а не номер.
• Фирменный артикул — код производителя без расшифровки. Сам по себе он не сообщает ни размера, ни материала, а таблица «чужой код → наш» может ошибиться строкой, и ошибка всплывёт только на сборке. Надёжнее снять размеры и описать условия работы.

Как мы подбираем замену деталям известных импортных марок — по образцу, размерам и условиям, а не по таблице кодов, — описано в разделе «Аналоги импортных уплотнений». Кольца круглого сечения проще всего сразу искать по размеру в разделе колец круглого сечения.

Шаг второй: перевести материал

Международные обозначения каучуков имеют прямые отечественные соответствия:

Соответствие каучуков — ещё не соответствие деталей. Одна и та же основа даёт смеси разной твёрдости, морозостойкости и стойкости к конкретной жидкости. Поэтому при замене мы подбираем смесь по условиям работы: среда, диапазон температур, давление, характер движения. Если оригинал был из фторкаучука, это почти всегда значит, что в узле горячо или агрессивно, — заменять его на NBR «потому что есть» нельзя. О фторкаучуке и его марках — на странице материала FKM.

Шаг третий: если аналога нет — образец или чертёж

Нестандартную деталь — фирменный профиль гидроцилиндра, фигурную прокладку, манжету особой формы — изготавливают по размеру. Источников три:

1. Чертёж узла или детали. Лучший вариант: в нём есть размеры посадочного места и допуски.

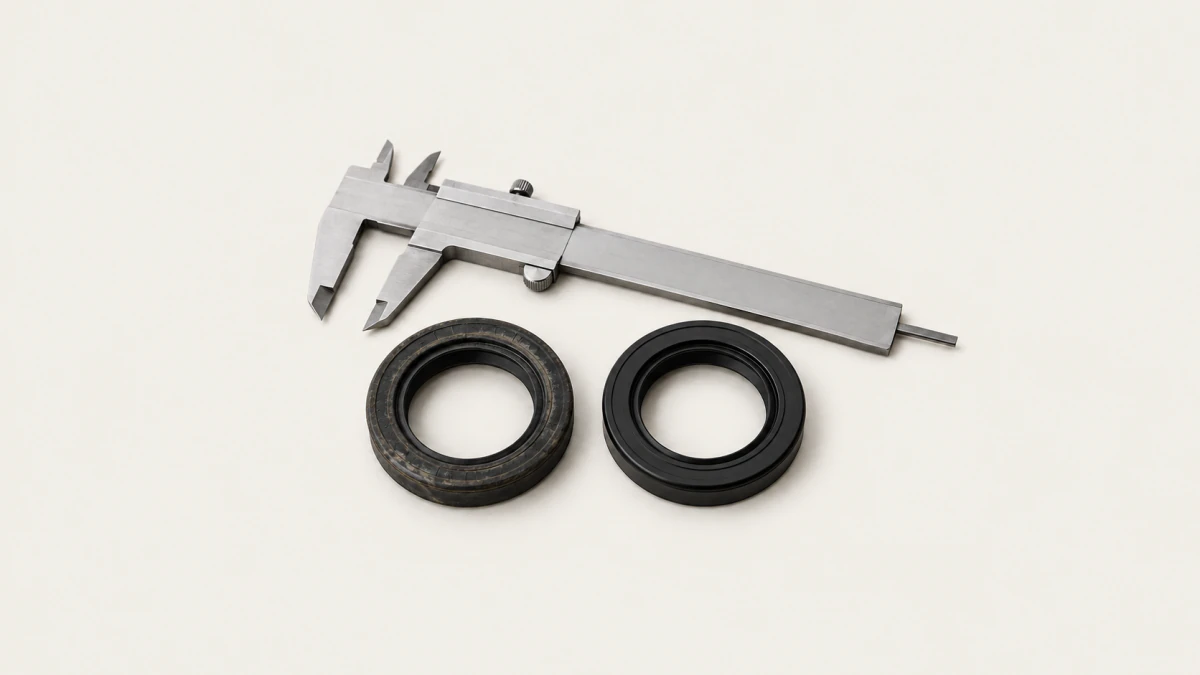

2. Образец. По старой детали надёжно читаются форма и конструкция, а вот размеры она искажает — резина садится, набухает и стирается. Что можно взять с образца, а что нужно мерить на узле, разобрано в статье «Подбор по образцу».
3. Замер посадочного места. Диаметры вала, штока, корпуса, ширина и глубина канавки — этого часто достаточно, даже если деталь разрушена.

Отдельный случай — запатентованные профили и специальные смеси. Скопировать их один в один нельзя, но можно изготовить деталь с той же функцией: тем же уплотняемым диаметром, той же посадкой, материалом под ту же среду. Для ремонтной службы это и есть замена.

Как не попасть в ту же ловушку второй раз

Самое ценное, что остаётся после замены, — не деталь, а данные о ней. Запишите размеры, материал и условия работы в карточку узла, а лучше сохраните чертёж или эскиз с размерами. Тогда следующая замена начнётся с готовых данных, а не с поисков: деталь будет описана вашими словами, а не артикулом поставщика, который может снова исчезнуть.

То же касается сальников валов: их удобнее всего сразу перевести на размер и материал и заказывать манжеты для валов по этим данным.

Что прислать для расчёта

Маркировку или артикул детали, фотографию образца рядом с линейкой, размеры посадочного места, среду, температуру, давление и тип движения — вращение, возвратно-поступательное или неподвижное соединение. Полный список — в статье «Что прислать на нестандартную деталь». Деталь без аналога мы изготовим по чертежу или образцу.

Куда это ведёт в каталоге

• Стандарт: ГОСТ 9833-73 — Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры
• Стандарт: ГОСТ 8752-79 — Манжеты резиновые армированные для валов. Технические условия
• Стандарт: ГОСТ 14896-84 — Манжеты уплотнительные резиновые для гидравлических устройств. Технические условия
• Материал: NBR — от −30 до +100 °C
• Материал: FKM — от −20 до +200 °C
• Материал: EPDM — от −50 до +150 °C
• Материал: MVQ — от −60 до +200 °C
• Материал: PU — от −30 до +110 °C

Читать дальше

• Подбор по образцу: что можно узнать по старой детали, а что нельзя — По образцу надёжно читаются форма, конструкция и расположение элементов. Размеры он искажает: резина садится под нагрузкой, набухает в среде и стирается по рабочей кромке. Поэтому форму берут с детали, а размеры — с посадочного места.
• Что прислать на нестандартную деталь, чтобы получить срок и цену за день — Нужны три вещи: форма детали (чертёж, эскиз или образец), условия работы узла и количество. По полному набору срок и цену называем в течение рабочего дня после проверки чертежа; неполная заявка теряет день на уточнения.

Источники

• ГОСТ 9833-73 (кольца резиновые круглого сечения)
• ISO 3601 и AS568 (размерные ряды импортных колец)
• ГОСТ 8752-79 и DIN 3760 (армированные манжеты валов)
• ГОСТ 14896-84 (манжеты для гидравлических устройств)
• соответствие обозначений каучуков (NBR — СКН, FKM — СКФ, EPDM — СКЭПТ, VMQ — СКТВ, CR — наирит, PU — СКУ) — общепринятая номенклатура эластомеров
