Сечение уплотнительного кольца: что это, как измерить и подобрать

Сечение уплотнительного кольца — это толщина резинового жгута, из которого кольцо свёрнуто, то есть диаметр его круглого профиля. Вместе с внутренним диаметром оно полностью задаёт кольцо. Внутренний диаметр отвечает за то, на какой вал или в какую расточку кольцо сядет, а сечение — за то, будет ли узел герметичен: именно толщина жгута, прижатая в канавке, создаёт давление резины на стенки.

Почему кольцо должно быть толще своей канавки

Кольцо круглого сечения работает за счёт поджатия. Глубину канавки делают меньше сечения, и при сборке жгут сплющивается: резина стремится вернуть форму и давит на обе уплотняемые поверхности. Если сечение взять тоньше расчётного, поджатия не хватит, и узел потечёт на холоде или под вибрацией. Если толще — резина переполнит канавку, при нагреве и набухании в масле ей станет некуда деться, её выдавит в зазор или разрежет кромкой.

Поэтому у канавки два размера, и оба связаны с сечением:

• глубина задаёт поджатие — сколько резины сплющено;
• ширина оставляет место, куда сплющенное кольцо раздаётся, плюс запас на тепловое расширение и набухание в среде.

Третий размер — зазор между сопрягаемыми деталями. Под давлением кольцо прижимается к стенке и начинает затекать в этот зазор. Чем выше давление и мягче резина, тем раньше это происходит; тогда ставят защитные опорные кольца или берут смесь твёрже — о том, что значат цифры твёрдости, рассказано в статье про шкалу Шора.

Сечение в обозначении ГОСТ 9833-73

В обозначении кольца по ГОСТ 9833-73 три группы цифр. Первые две — не размеры самого кольца, а диаметры посадочных мест: штока или вала и отверстия. Третья — сечение в десятых долях миллиметра. В кольце 025-030-30 сечение равно 3,0 мм.

Из обозначения видно и то, что поджатие заложено в сам размер. Разность посадочных диаметров пополам даёт радиальное место под кольцо: для 025-030-30 это 2,5 мм при сечении 3,0 мм. Кольцо заведомо толще щели, куда встаёт, — так и должно быть.

Типовые ряды сечений: ГОСТ и ISO

Сечения стандартных колец идут не сплошь, а рядами. Среди ходовых сечений ГОСТ 9833-73 — 1,9; 2,5; 3,0; 3,6; 4,6; 5,8; 7,5 и 8,5 мм. В импортной технике чаще встречается ряд ISO 3601-1 на дюймовой основе: 1,78; 2,62; 3,53; 5,33; 6,99 мм. Соседние значения двух рядов выглядят похожими, и отсюда частая ошибка — поставить «почти такое же» кольцо.

Одна десятая миллиметра на тонком кольце — ощутимая доля всего поджатия. Поэтому замену одного ряда другим решает не табличная близость, а канавка: её глубину и ширину нужно пересчитать под новое сечение. Стандартные кольца обоих рядов подбираются в разделе колец круглого сечения.

Как измерить сечение без ошибки

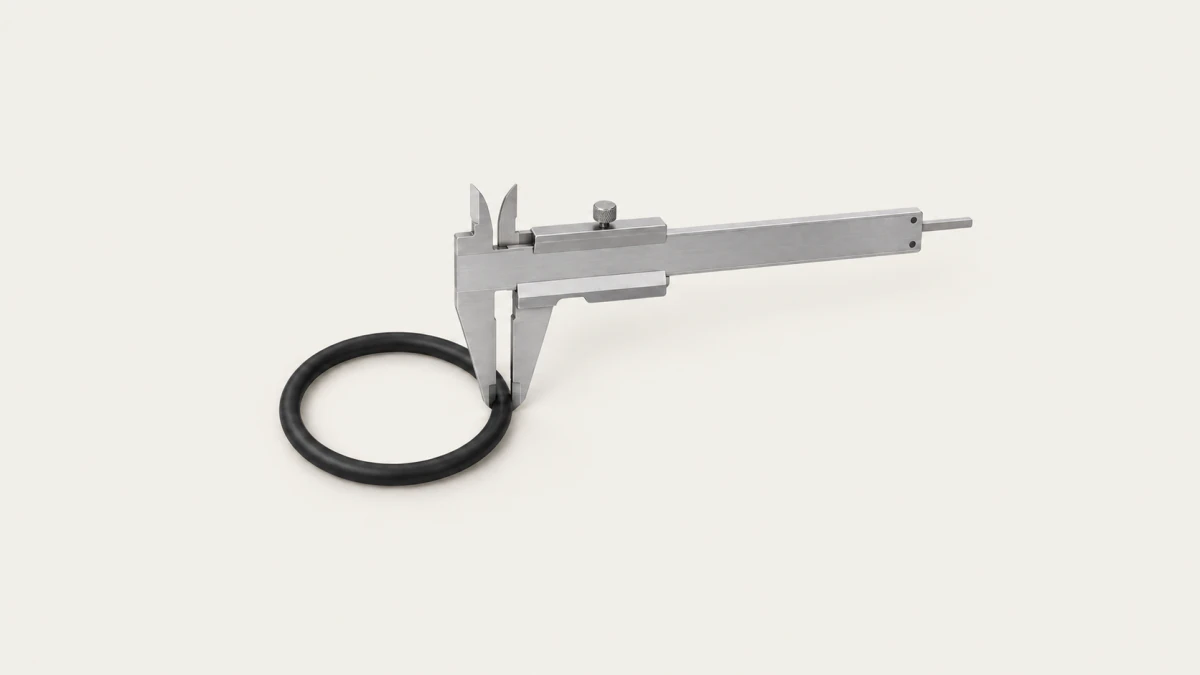

Сечение мерят штангенциркулем или, для тонких колец, микрометром. Главное правило — губки инструмента только касаются резины. Стоит нажать, и прибор покажет, насколько вы сжали кольцо, а не его толщину.

Порядок замера:

1. Положите кольцо свободно, не надевая на палец и не растягивая: растянутый жгут становится тоньше.
2. Снимите толщину в нескольких местах по окружности и в двух направлениях — поперёк плоскости кольца и в плоскости.
3. Сравните показания. Если они заметно расходятся, кольцо изношено или «село», и его толщина уже не равна исходной.

Отработавшее кольцо обманывает в обе стороны. Под постоянным поджатием оно становится овальным: сплюснуто по одной оси и раздалось по другой. В неподходящей среде резина набухает и кольцо становится толще нового. Кольцо, снятое с вала, могло быть растянуто годами. Во всех этих случаях надёжнее не старая деталь, а посадочное место: глубина и ширина канавки плюс диаметр вала или расточки. Тот же принцип — мерить место, а не изношенную деталь, — подробно разобран в статье о снятии размеров прокладки.

Если нужного сечения нет в ряду

Бывают канавки, под которые не подходит ни одно стандартное кольцо: старое оборудование, доработанный узел, импортная техника с собственными размерами. Тогда кольцо делают под канавку — формованием в пресс-форме или из шнура нужного сечения, если узел неподвижный и допускает стык. Для неподвижных соединений есть и другие решения — плоские и фигурные статические уплотнения, которые иногда проще кольца.

Что прислать для расчёта

Внутренний диаметр и сечение, если кольцо стандартное; если нет — размеры канавки, диаметр вала или расточки, среду, температуру и давление. Кольцо под нестандартную канавку делаем по чертежу или образцу — см. формовые изделия.

Куда это ведёт в каталоге

• Стандарт: ГОСТ 9833-73 — Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры
• Материал: NBR — от −30 до +100 °C
• Материал: FKM — от −20 до +200 °C
• Материал: EPDM — от −50 до +150 °C
• Уплотнения: Статические уплотнения и кольца
• Уплотнения: Защитные (опорные) кольца

Читать дальше

• Твёрдость по Шору: что значат цифры и как выбрать твёрдость резины — Твёрдость по Шору — глубина, на которую пружинный индентор вдавливается в материал, пересчитанная в шкалу от 0 до 100: чем больше число, тем твёрже. Резину меряют по шкале А, твёрдые пластики — по шкале D, и числа двух шкал между собой напрямую не пересчитываются. Для уплотнения твёрдость выбирают по давлению и зазору: мягкая лучше прилегает, твёрдая меньше выдавливается.
• Как снять размер прокладки и что прислать на изготовление — Прокладку задают контур, толщина и отверстия. Снимать размер надо с фланца, а не с раскисшей старой детали: контур — по расточке и по кругу болтов, толщина — по зазору, отверстия — по диаметру и шагу.
