Что это за документ

ГОСТ 481-80 — межгосударственный стандарт на листовой паронит и вырубаемые из него прокладки: ими уплотняют плоские неподвижные разъёмы аппаратов и машин с разными средами.

Утверждён постановлением Госстандарта СССР от 27.03.1980 № 1394 взамен ГОСТ 481-71, введён с 1 января 1981 года; действует издание 2002 года с изменениями № 1–5.

Где применяется

Лист идёт на прокладку фланцевого разъёма: сосуды и аппараты, насосы, арматура, трубопроводы, компрессоры, двигатели внутреннего сгорания.

Марку выбирают по среде:

• ПОН-Б — перегретая вода, насыщенный и перегретый пар, сухие нейтральные газы, воздух, растворы солей, аммиак, спирты, жидкий кислород и азот, нефтепродукты;
• ПМБ — те же нефтепродукты и масляные фракции, но на большие давление и температуру, чем ПОН-Б; сжиженные и газообразные углеводороды, коксовый газ, рассолы;
• ПМБ-1 — нефтепродукты на ещё большее давление среды; морская вода, хладоны;
• ПА, армированный сеткой, — перегретая вода и пар, нейтральные газы, нефтепродукты.

Климатическое исполнение — умеренное, тропическое и холодное, нижняя граница минус 60 °С. Для тропиков паронит делают с фунгицидами; ПМБ-1 и ПК работают в тропиках и без них.

Что регулирует стандарт

• девять марок — ПОН, ПОН-А, ПОН-Б, ПОН-В, ПМБ, ПМБ-1, ПК, ПА, ПЭ; у каждой свои среды, предельные давление и температура, тип соединения — «гладкие», «шип-паз», «выступ-впадина»;
• толщины и форматы листов с отклонениями; другие размеры — по согласованию изготовителя с потребителем;
• шероховатость уплотняемых поверхностей — Rz не более 40 мкм;
• внешний вид и физико-механические показатели, сетку № 09 по ГОСТ 3826 для ПА, вырубку прокладок из листа и изготовление прокладок диаметром свыше 1500 мм;
• приёмку партиями, методы контроля, маркировку, упаковку; гарантийный срок хранения — 2 года со дня изготовления.

Числовые нормы — в самом документе.

Как читается обозначение

«Паронит ПОН-А 2,0 × 500 × 500 ГОСТ 481-80» — марка, толщина, ширина и длина в мм; тропическое исполнение добавляет «Т». Прокладку заказывают номером детали по чертежу.

Как выбрать марку и толщину

Марку выбирают по среде и её параметрам из таблицы стандарта: у каждой марки свой предел по давлению и температуре, и он разный для разных сред. Один и тот же ПОН-Б держит пар и воздух на своих параметрах, а на масле тот же лист годится только до более низких давлений — для нефтепродуктов есть ПМБ и ПМБ-1. Универсального паронита «на всё» стандарт не предусматривает.

Толщину берут наименьшую из тех, что уплотняет разъём: чем тоньше прокладка, тем меньше она выдавливается в зазор и тем меньше усилие затяжки уходит на её обжатие. Толстый лист ставят там, где фланцы неровные, изношенные или коробленые, — он компенсирует дефекты, но при высоком давлении толстую прокладку удерживают конструкцией «шип-паз» или «выступ-впадина», иначе её выдует.

Армированный ПА выбирают для тяжёлых условий и больших диаметров: сетка держит прокладку от разрыва при затяжке и не даёт выдавить её при скачках давления. Для фланцев малого диаметра и низких давлений армирование избыточно.

Вырубка прокладок и монтаж

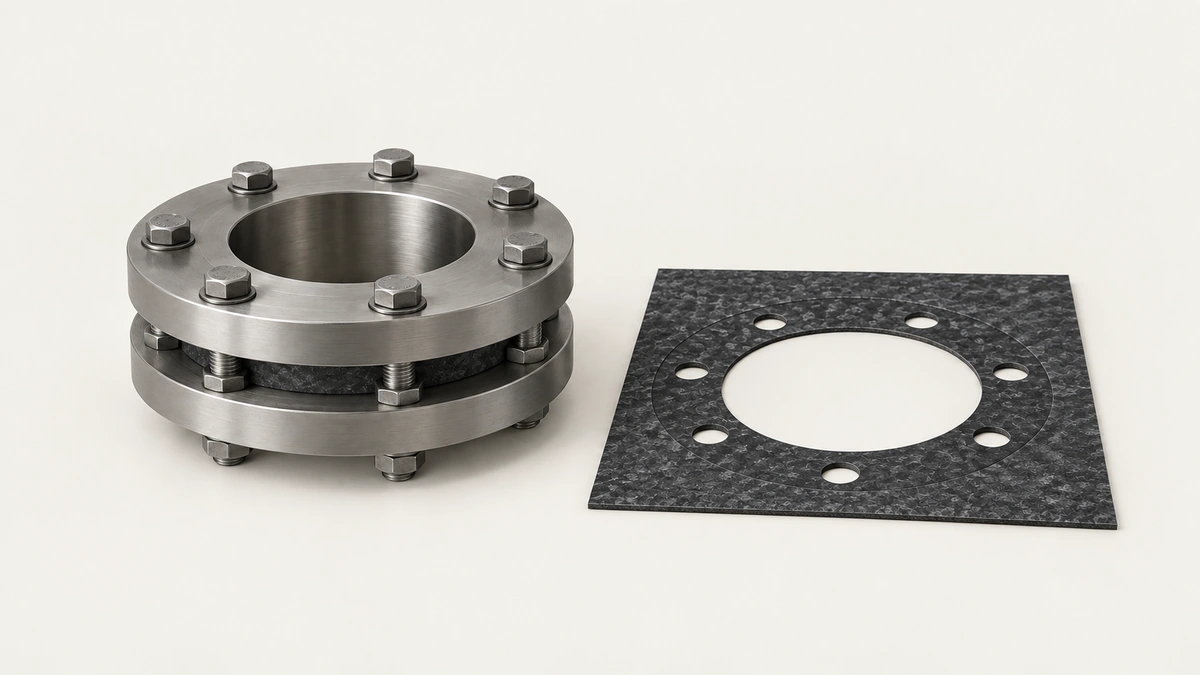

Прокладку из листа вырубают штампом или вырезают по шаблону; главное — чистая кромка без надрывов и точное совпадение отверстий под болты, иначе при затяжке прокладка сместится и перекроет проходное сечение. Внутренний диаметр прокладки делают чуть больше внутреннего диаметра трубы, чтобы кромка не выступала в поток и не размывалась.

Перед установкой фланцы очищают от старой прокладки до металла: остатки паронита, прикипевшие к уплотняемой поверхности, — самая частая причина течи после ремонта. Стандарт задаёт допустимую шероховатость уплотняемых поверхностей; на задранных фланцах паронит не держит.

Прокладку ставят сухой либо с тонким слоем графитовой смазки, если разъём будут разбирать. Болты затягивают крест-накрест в несколько проходов; после первого прогрева соединение подтягивают — паронит даёт усадку при нагреве, и затяжка ослабевает.

Замена и типичные ошибки

Паронит не используют повторно: снятая прокладка спрессована, её толщина неравномерна, и вторая установка даёт течь. Заодно не ставят лист, пролежавший дольше гарантийного срока хранения в неподходящих условиях, — он теряет эластичность и крошится по кромке.

Ошибка при подборе — брать марку по названию среды, не глядя на температуру. «Вода» бывает холодной и перегретой; «нефтепродукт» — бензином при комнатной температуре и горячим маслом. Таблица стандарта отвечает на пару «среда + параметры», а не на слово.

Ещё одна — резать прокладку сложного контура ножом по месту. Для разъёмов с непрямоугольным контуром, окнами и множеством отверстий выгоднее заказать вырубку по чертежу: штамп повторяет контур точно, кромка ровная, и время ремонта не уходит на разметку.

Что указать в заявке

Для листа — марка, толщина и количество листов либо площадь; для готовых прокладок — чертёж или эскиз с размерами, число отверстий и их расположение, марка и толщина, партия. Если чертежа нет, подойдёт старая прокладка как образец и фотография фланца с линейкой.

Назовите среду, температуру и давление, даже если марка уже выбрана: по ним проверяется, что выбранная марка не работает на пределе. Условия тропиков или холодного климата указывают отдельно — у паронита есть соответствующие исполнения.

Как проверить лист при получении

На листе или ярлыке партии должны стоять марка, толщина, дата изготовления и номер стандарта; для тропического исполнения — соответствующая отметка. Лист без маркировки по внешнему виду от другой марки не отличить: цвет паронита у разных изготовителей разный и марку не определяет.

Толщину меряют микрометром в нескольких точках по площади листа — стандарт задаёт допуск, и лист с разнотолщинностью даёт неравномерное обжатие прокладки. Кромка при изгибе на небольшой угол не должна трескаться; расслоение по кромке — брак.

Поверхность должна быть ровной, без вздутий, посторонних включений и следов масла. Хранят листы плашмя, в сухом помещении, не на ребре: стоящий лист коробится и его труднее вырубать.

Вопросы, которые задают чаще всего

Можно ли поставить паронит вместо резиновой прокладки? На плоском фланце под давлением и температурой — да, паронит именно для этого; в стыках с большим зазором, вибрацией и низким усилием затяжки лучше работает резина. Выбор делается по условиям стыка, а не по материалу «вообще».

Какой стороной ставить прокладку? У паронита стороны равнозначны; важнее чистота фланцев и совпадение отверстий. Прокладку с сеткой (ПА) ставят без перекосов, чтобы сетка не оказалась на кромке.

Почему прокладка выдавилась после первого прогрева? Обычно из-за толстого листа на гладком фланце при высоком давлении: толстая прокладка выдавливается в зазор, а после усадки от нагрева затяжка ослабевает. Помогают меньшая толщина, конструкция «шип-паз» и подтяжка болтов после прогрева.

Сколько паронит хранится? Стандарт задаёт гарантийный срок хранения; лист, пролежавший дольше в сухом тёмном месте, годен, если гибок и не крошится по кромке — проверяется изгибом образца.
