ТУ 2575-144-00149363-99 — паронит ПМБ 4 и 5 мм: размеры, таблица, позиции в каталоге

Зачем существует этот документ

Коротко и по делу: паронита ПМБ толщиной 4 и 5 мм в ГОСТ 481-80 нет. Ряд толщин марки ПМБ в стандарте обрывается на 3,0 мм — 0,4; 0,5; 0,6; 0,8; 1,0; 1,5; 2,0; 2,5; 3,0.

Это ТУ закрывает ровно те две толщины, которых нет в стандарте, и больше ничего: рабочие среды, давления и температуры в нём те же, что в ГОСТ 481-80. То есть перед нами не «другой паронит», а продолжение стандартного ряда вверх.

Практический вывод для снабженца: заявка «паронит ПМБ 4 мм ГОСТ 481-80» ссылается на толщину, которой в таблице стандарта нет. Часть производителей всё равно маркирует такой лист по ГОСТ 481-80, часть — по этому ТУ, и оба листа могут быть одинаковыми по существу. Если для приёмки важен именно номер документа, его надо сверять с паспортом партии, а не с заголовком карточки.

Что за материал

ПМБ — паронит маслобензостойкий. По ГОСТ 481-80 он предназначен для уплотнения неподвижных разъёмов сосудов, аппаратов, насосов, арматуры и трубопроводов, работающих на тяжёлых и лёгких нефтепродуктах, масляных фракциях, сжиженных и газообразных углеводородах.

Рабочие параметры по средам (по ГОСТ 481-80, на который это ТУ опирается): нефтепродукты и масляные фракции — до 300 °С при давлении до 3,0 МПа; сжиженные и газообразные углеводороды — от минус 40 до плюс 100 °С при давлении до 2,0 МПа; рассолы — от минус 40 до плюс 50 °С при давлении до 10,0 МПа.

Как читается обозначение

«Паронит ПМБ 50×1000×1500 ТУ 2575-144-00149363-99» — марка ПМБ, толщина 5,0 мм (записана как 50 в десятых долях), ширина 1000 мм, длина 1500 мм. В тропическом исполнении марка получает букву Т: ПМБТ.

О документе

Полного текста ТУ в открытом доступе нет — документ принадлежит разработчику и распространяется платно. Мы его не публикуем. На партию пришлём паспорт и сертификат.

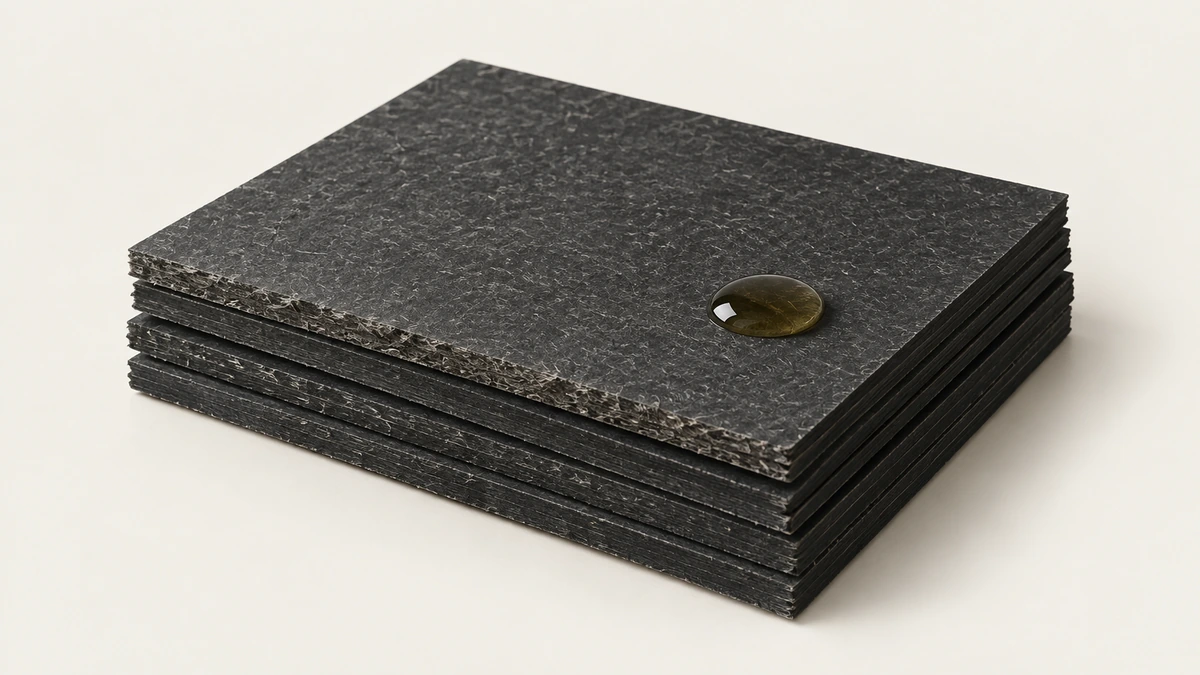

Где нужны толстые листы ПМБ

Толстые листы маслобензостойкого паронита берут для фланцев большого диаметра с неровными или изношенными уплотняемыми поверхностями, для прокладок под тяжёлые крышки и люки, для узлов, где обычная толщина не компенсирует дефекты. Чем толще прокладка, тем больше она компенсирует, но тем сильнее выдавливается под давлением — поэтому толстый лист ставят там, где давление умеренное, а неровности велики.

Среда — нефтепродукты, масла, топливо: ПМБ рассчитан именно на них, а на паре и горячей воде работает хуже общих марок.

Как выбрать толщину

Правило одно: наименьшая толщина, которая уплотняет разъём. Если фланцы ровные и давление высокое, толстый лист — ошибка; если фланцы коробленые и давление умеренное, толстый лист — единственный вариант. При высоком давлении толстую прокладку удерживают конструкцией разъёма — шип-паз или выступ-впадина.

Для нестандартных контуров прокладки вырубаем по чертежу или образцу: вырезать толстый лист по месту трудно, кромка получается рваной.

Установка

Фланцы чистят до металла, прокладку ставят сухой или с тонким слоем графитовой смазки, болты затягивают крест-накрест в несколько проходов, после первого прогрева — подтяжка. Толстая прокладка садится сильнее тонкой, поэтому вторая затяжка обязательна.

Типичные ошибки

Ставить толстый ПМБ на ровные фланцы под высоким давлением; использовать повторно; ставить на пар; резать ножом по месту; хранить листы стоймя — коробятся.

Хранение, приёмка, заявка

Листы плашмя, сухое помещение, без солнца и масел на упаковке. При приёмке — маркировка, разнотолщинность в пределах допуска, отсутствие расслоений по кромке. В заявке: толщина, количество листов или чертёж прокладок, среда, давление, температура.

Вопросы, которые задают чаще всего

Чем ПМБ по этим ТУ отличается от ПМБ по ГОСТ 481-80? Толщинами, которых в ГОСТ нет, при том же назначении материала. Можно ли ставить на воду? Работает, но общие марки на воде и паре лучше. Делаете ли прокладки? Да, вырубаем по чертежу.

Толстая прокладка против двух тонких

Складывать две тонкие прокладки вместо одной толстой — плохое решение: между слоями образуется вторая пара поверхностей, по которой среда идёт при малейшем перекосе, а усадка двух слоёв больше, чем одного. Если нужна большая толщина, берут цельный толстый лист по этим ТУ. Обратная ситуация тоже верна: два тонких слоя вместо толстого не улучшают компенсацию неровностей.

Толстая прокладка требует большего усилия затяжки для того же уплотнения — при расчёте болтов это учитывают.

Где на практике нужны 4 и 5 мм

Крышки редукторов и картеров с литыми, необработанными фланцами; люки резервуаров и аппаратов после многих ремонтов; фланцы старого оборудования с износом и коррозией уплотняемых поверхностей; узлы, где прокладка одновременно компенсирует зазор от неточной сборки. Во всех этих случаях давление умеренное, а неровности велики — это и есть область толстого паронита.

Для новых обработанных фланцев под высоким давлением толстый лист не нужен и вреден.

Срок службы и признаки замены

Прокладка отработала, если разъём течёт после подтяжки, если при разборке она расслаивается или прикипела к фланцу и снимается кусками. Повторно не используют. Срок хранения листа — по гарантии; старый лист проверяют изгибом кромки на трещины.

Что указать в заявке

Толщина, размеры и количество листов или чертёж прокладок с числом отверстий, среда, давление, температура, состояние фланцев (новые обработанные или изношенные). Если сомневаетесь, нужна ли толстая прокладка, опишите разъём — предложим толщину и марку.

Для прокладок большого диаметра, которые не помещаются в лист, изготавливаем составные с косыми стыками по стандартной технологии.

Монтаж толстой прокладки: подробнее

Толстую прокладку центруют по фланцу тщательно: смещение перекрывает проход и создаёт местное выдавливание. Болты затягивают в несколько проходов крест-накрест с контролем момента; после первого нагрева обязательна подтяжка, потому что усадка толстого листа заметно больше, чем тонкого. При разборке прокладку снимают целиком и осматривают фланец — прикипевшие остатки зачищают до металла перед новой установкой.

Когда толстый паронит уступает другим материалам

На фланцах с большими неровностями и низким давлением иногда лучше работает резиновая или пористая прокладка — она компенсирует больше при меньшем усилии; на высоких температурах и давлениях — спирально-навитые и графитовые прокладки. Толстый паронит остаётся выбором для нефтепродуктов при умеренных давлениях и заметных неровностях, и если узел выходит за эти рамки, стоит спросить о другой конструкции прокладки.

Сравнение делают по узлу: пришлите эскиз фланца и условия, назовём материал и толщину.
