Прокладки для фланцев: стальные или неметаллические, как выбрать

Выбор решает не вопрос «что надёжнее», а то, какой фланец стоит в узле и что по нему течёт. Стальная кольцевая прокладка или линза работает только с фланцем, у которого под неё проточена канавка или сферическое гнездо, и нужна на высоких давлениях и температурах. Гладкий фланец, фланец «шип-паз» или «выступ-впадина» на воде, паре, масле и воздухе обычных параметров уплотняют неметаллической прокладкой из листа. Сразу честно: стальных прокладок мы не делаем и не поставляем, а неметаллические вырезаем по размеру вашего фланца.

Чем стальная прокладка отличается от листовой

Листовая прокладка держит среду за счёт податливости. При затяжке болтов паронит, резина или фторопласт затекают в риски и неровности привалочной плоскости, и щели не остаётся. Усилие для этого нужно умеренное, а фланец может иметь обычную токарную обработку.

Стальная прокладка уплотняет иначе: узкий поясок металла под очень большим усилием пластически сминается и повторяет поверхность канавки. Отсюда три условия, без которых она не работает:

• канавка под неё обработана чисто и точно, забоины и коррозия на рабочей поверхности недопустимы;
• металл прокладки мягче металла фланца, иначе смят будет фланец, а не прокладка;
• прокладка одноразовая: при работе металл упрочняется, и повторная сборка требует такой затяжки, которая портит канавку.

Где без стали не обойтись

Отечественные стальные прокладки овального и восьмиугольного сечения делают по ОСТ 26.260.461-99: он охватывает условное давление от 6,3 до 16 МПа и температуру от −70 до +600 °C. Восьмиугольное сечение отдельно описано в ГОСТ 28759.8-90. Ставят их на фланцы с канавкой — в ГОСТ 12815-80 это исполнение 7, такое же исполнение сохранено в действующем ГОСТ 33259-2015.

Ещё выше по давлению идут линзы по ГОСТ 10493-81 — на условное давление от 20 до 100 МПа. Им нужен фланец со сферическим гнездом (исполнение 6). В импортном оборудовании тот же класс встречается под названием RTJ: кольца R, RX и BX по ASME B16.20.

Правило простое: если во фланце есть канавка под кольцо или гнездо под линзу, ставится только металл. Паронитовое кольцо в канавку «на время» — не ремонт, а ожидание аварии.

Где хватает неметаллической прокладки

Большинство фланцев на водопроводе, паропроводе низких и средних параметров, маслосистемах, воздуховодах и в насосах сделаны под прокладку из листа. Материал подбирают по среде:

Такие прокладки относятся к статическим уплотнениям: деталь не движется, и главное для неё — среда, температура и состояние фланца. Подробно о марках паронита и их пределах — в статье «Паронит: марки и применение».

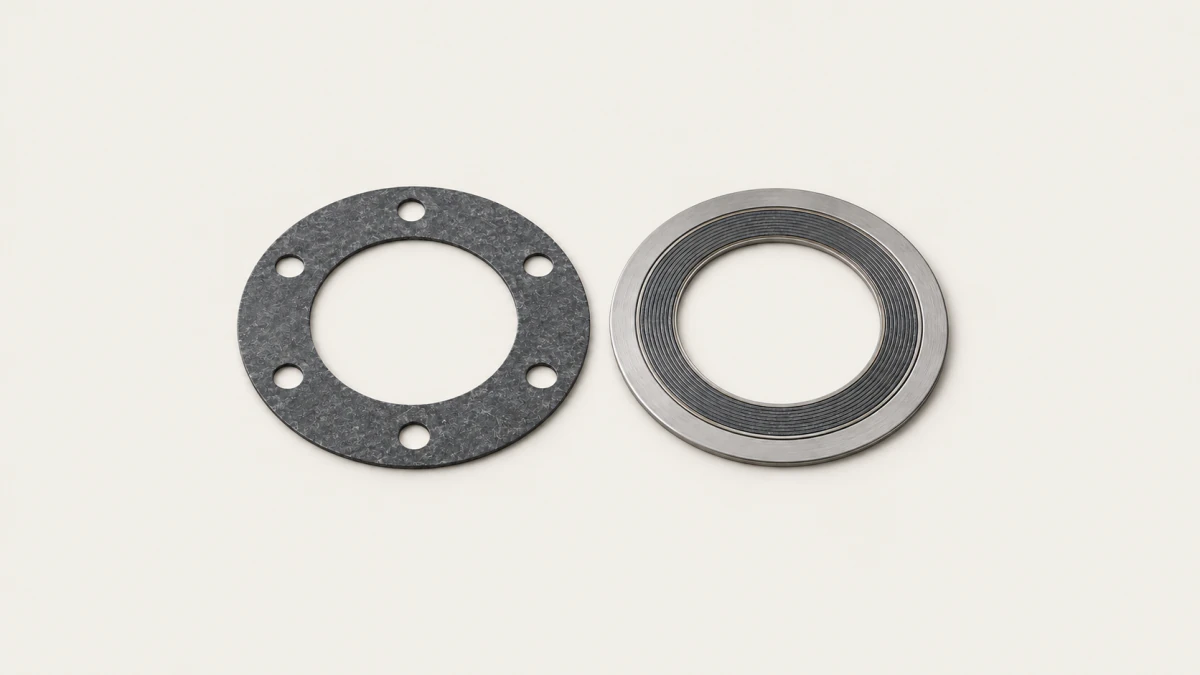

Между двумя классами есть промежуточный — спирально-навитые прокладки: металлическая лента, навитая вместе с мягким наполнителем. Это тоже металлическое изделие, его выбирают по проекту узла, и в нашей номенклатуре его нет.

Как выбрать: четыре вопроса

1. Какая уплотнительная поверхность у фланца? Канавка или сферическое гнездо — металл. Гладкая плоскость, шип-паз, выступ-впадина — лист.
2. Какие давление и температура? Их сравнивают с допустимыми значениями для конкретной марки по стандарту или паспорту листа. Если лист не проходит, это задача проектировщика узла, а не повод взять «материал покрепче».
3. Что за среда? Она определяет материал сильнее, чем давление: EPDM в масле и NBR в горячей воде откажут при любой толщине.
4. В каком состоянии фланец? На покоробленном или изъеденном фланце не спасает ни одна прокладка — сперва восстанавливают плоскость.

Ошибки, из-за которых фланец течёт

Стальную прокладку ставят повторно. Упрочнённый металл после разборки уже не сомнётся так, как в первый раз, и соединение начнёт сочиться при той же затяжке.

Кладут толстый лист на гладкий фланец под высоким давлением. Толстая прокладка податливее, но под давлением её выдавливает из соединения. Толщину берут по зазору и неровности фланца, а не «с запасом».

Меняют материал по цвету. Красный лист бывает и паронитом, и резиной; маркировка и среда важнее внешнего вида.

Снимают размер со старой прокладки. Обжатая деталь тоньше и шире исходной. Мерить надо фланец — как это сделать, описано в статье «Как снять размер прокладки».

Что прислать для расчёта

Размеры фланца или его условный проход и давление по стандарту, тип уплотнительной поверхности, среду, рабочие температуру и давление, количество. По этим данным мы подберём лист и вырежем неметаллические прокладки по размеру. Если по описанию окажется, что узлу нужна стальная прокладка, скажем об этом прямо.

Куда это ведёт в каталоге

• Материал: NBR — от −30 до +100 °C
• Материал: EPDM — от −50 до +150 °C
• Материал: PTFE — от −200 до +260 °C
• Уплотнения: Статические уплотнения и кольца

Читать дальше

• Как снять размер прокладки и что прислать на изготовление — Прокладку задают контур, толщина и отверстия. Снимать размер надо с фланца, а не с раскисшей старой детали: контур — по расточке и по кругу болтов, толщина — по зазору, отверстия — по диаметру и шагу.
• Паронит: марки, свойства и где его применяют — Паронит — жёсткий листовой материал из волокна, каучука и наполнителей для неподвижных соединений. Марку выбирают по среде: ПОН и ПОН-Б — вода, пар и воздух, ПМБ — масла и топливо, ПК — кислоты и щёлочи, армированный ПА — пар высокого давления. Для подвижных узлов и неровных фланцев паронит не годится.
