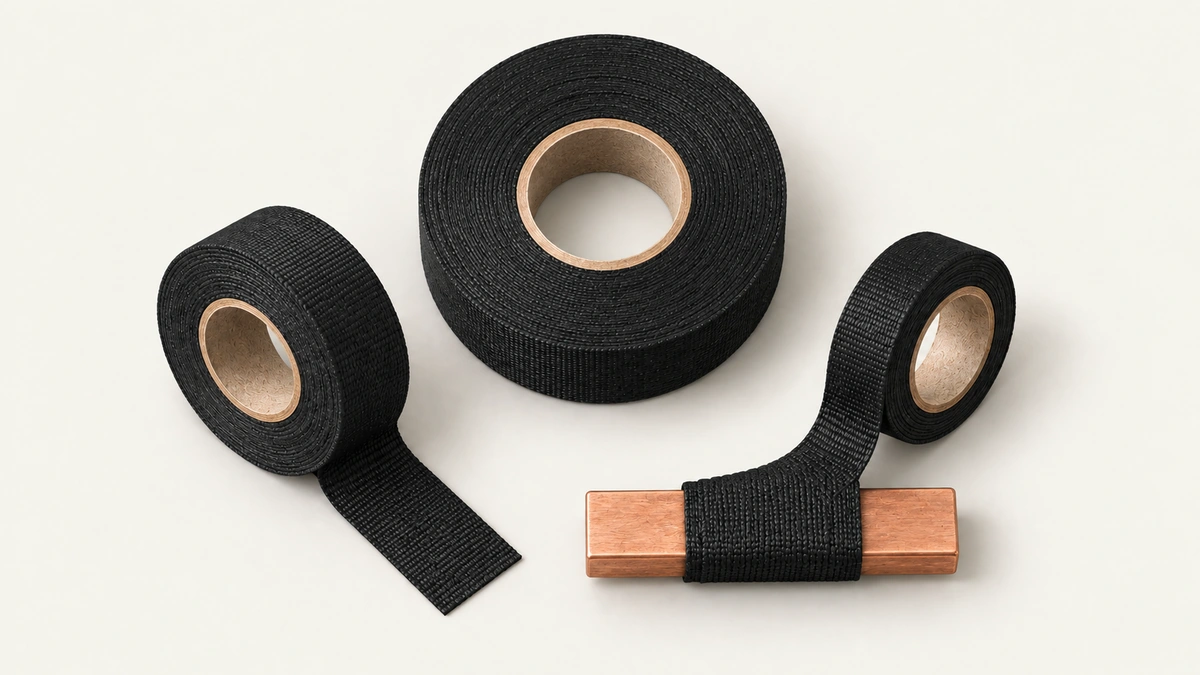

ГОСТ 14256-2000 — тканые изоляционные ленты: размеры, таблица, позиции в каталоге

Что это за документ

ГОСТ 14256-2000 — межгосударственный стандарт на тканые ленты для электро- и теплоизоляции. Принят в 2000 году, введён в действие с 1 января 2002 года взамен ГОСТ 14256-78.

Смена редакции была содержательной: у предшественника название звучало «Ленты асбестовые», а новая редакция распространена и на безасбестовые. То есть под одним номером теперь живут ленты двух разных семейств.

Где применяется

По тексту стандарта — электро- и теплоизоляция. На практике: изоляция проводов и кабелей, защита катушек электрических машин от механических и тепловых повреждений, полупроводящие покрытия и подложки под эмали высоковольтных обмоток турбо- и гидрогенераторов, теплоизоляция трубопроводов и кабельных стволов.

Четыре марки и главное различие между ними

• ЛАЭ-1 — лента асбестовая электроизоляционная. Рабочая температура до 400 °С;
• ЛАЭ-2 — асбестовая, защита катушек. До 400 °С;
• ЛАТ — асбестовая теплоизоляционная. До 400 °С;
• ЛАЛЭ-1 — асболавсановая. Рабочая температура до 200 °С.

Буквы марки принято читать как состав и назначение: Л — лента, А — асбестовая, Э — электроизоляционная, а вторая Л в ЛАЛЭ — лавсан. Это общепринятая расшифровка отрасли; в самом стандарте таблица даёт только полные обозначения марок, без разбора букв.

Размеры

• ЛАЭ-1 и ЛАЭ-2: толщина 0,40 ±0,05 мм при ширине 20 и 25 мм; толщина 0,50 ±0,05 мм при ширине 20, 25 и 30 мм;
• ЛАЛЭ-1: толщина 0,35 ±0,05 мм, ширина 25, 30 и 35 мм;
• ЛАТ: толщина 0,50 ±0,10 мм, ширина 20, 25 и 30 мм.

Как читается обозначение

«Лента ЛАЭ-1 0,4×20 ГОСТ 14256» — марка ЛАЭ-1, толщина 0,4 мм, ширина 20 мм. Для тропического исполнения к марке добавляется буква Т: «Лента ЛАЭ-1 Т 0,4×20».

Что стоит знать при закупке

Раз стандарт один — марки взаимозаменяемы. Это неверно, и ошибка стоит дорого в обе стороны.

ЛАЛЭ-1 асболавсановая и держит до 200 °С, её соседи по тому же стандарту — асбестовые и держат до 400 °С. Подмена ЛАЛЭ-1 на «более термостойкую» ЛАЭ-1 меняет заодно толщину (0,40 или 0,50 против 0,35 мм), ряд ширин (у ЛАЛЭ-1 это 25/30/35 мм, у ЛАЭ — 20/25/30) и длину рулона. Обратная подмена — ЛАЭ на ЛАЛЭ — уже опасна: лента попадает в узел, рассчитанный на вдвое большую температуру.

Иначе говоря, у этих лент совпадает номер стандарта и не совпадает почти ничего остального.

Где взять текст документа

ГОСТ 14256-2000 — межгосударственный стандарт, доступен в официальных базах. Прав на распространение текста у нас нет, файл мы не публикуем.

Как подобрать ленту

Марку выбирают по задаче: электроизоляция обмоток и шин требует ленты с заданной электрической прочностью, теплоизоляция — стойкости волокна к температуре; марки различаются волокном и плетением. Ширину — по обматываемому предмету: узкая лента лучше ложится на изгибах, широкая быстрее покрывает прямые участки.

Толщина влияет на число слоёв, нужных для заданной прочности изоляции или толщины теплоизоляции; тонкая лента гибче и ложится без складок. Если лента идёт под пропитку лаком или компаундом, это уточняют — плетение должно пропускать пропитку.

Как укладывать

Ленту наматывают с перекрытием, обычно на половину ширины, с равномерным натяжением, без складок и просветов; на изгибах шин делают дополнительный слой. Конец закрепляют бандажом или пропиткой, а не узлом — узел создаёт утолщение и точку с меньшей прочностью изоляции.

Для теплоизоляции труб намотку ведут снизу вверх с перекрытием, чтобы вода стекала по слоям, а не под них; сверху — защитный слой от механики и влаги.

Типичные ошибки

Использовать теплоизоляционную марку как электроизоляционную — у неё нет заданной электрической прочности; мотать с пропусками и складками — изоляция неравномерна; хранить во влажном помещении — гигроскопичное волокно теряет свойства. И путать тканую ленту с изоляционными лентами на клеевой основе: это разные изделия и разные документы.

Хранение и приёмка

Хранят в сухом помещении в упаковке, катушками на ребре или в коробках; при приёмке проверяют маркировку, ширину и толщину, равномерность плетения, отсутствие обрывов нитей и пятен.

Что указать в заявке

Назначение (электро- или теплоизоляция), температура, ширина, толщина, длина в катушке и количество катушек, будет ли пропитка. Для замены — марка со старой спецификации или образец.

Вопросы, которые задают чаще всего

Можно ли применять ленту вместо изоленты? Нет, у тканой ленты нет клеевого слоя, её закрепляют бандажом или пропиткой; зато она держит температуру, которую изолента не выдерживает. Подходит ли для наружных работ? Только под защитным слоем от влаги. Какая ширина ходовая? Зависит от предмета обмотки; назовите его размеры, подберём.

Марки подробнее: волокно и назначение

Электроизоляционные марки делают из волокна с заданной электрической прочностью и плотным плетением без просветов — просвет в электроизоляции равен отсутствию изоляции. Теплоизоляционные марки — из волокна, стойкого к температуре, плетение может быть более редким для гибкости. Одна и та же лента редко закрывает обе задачи одинаково хорошо, поэтому марку выбирают по главной функции узла.

Для лент под пропитку лаком плотность плетения подбирают так, чтобы лак прошёл насквозь, а не лёг плёнкой сверху: непропитанная сердцевина ленты — слабое место изоляции.

Расчёт длины и количества

Длину намотки считают от периметра обматываемого предмета, длины участка и перекрытия витков: при перекрытии на половину ширины расход удваивается по сравнению с укладкой встык. Добавляют запас на концы и повторные слои на изгибах. Ленту поставляют катушками заданной длины — назовите предмет и число слоёв, посчитаем катушки.

Для ремонтных бригад удобнее несколько узких катушек, чем одна широкая: узкая лента ложится на любые изгибы, широкая — только на прямые участки.

Срок службы и признаки износа

Тканая изоляция стареет от температуры, влаги и вибрации: волокно теряет прочность, лента распушается и просвечивает. На электрооборудовании её состояние проверяют при ревизиях вместе с сопротивлением изоляции; на тепловых трассах — при осмотрах защитного слоя. Промокшую электроизоляционную ленту не сушат и не оставляют — заменяют.

Чем тканая лента отличается от других изоляционных материалов

От изоленты — отсутствием клея и стойкостью к температуре: тканую ленту закрепляют бандажом или пропиткой, зато она держит нагрев, который клеевая лента не переносит. От стеклоленты — волокном и его свойствами; для узлов выше предела ткани по этому стандарту применяют стеклянные и базальтовые ленты. От киперной хлопчатобумажной ленты — назначением: киперная лента — бандажный материал, а не изоляция.

Если в спецификации стоит просто «лента изоляционная тканая», уточните температуру узла и вид изоляции — от этого зависит, тот ли это документ.

Проверка после намотки

После укладки электроизоляционную ленту проверяют вместе с узлом: измеряют сопротивление изоляции и осматривают намотку на просветы и складки. Обнаруженный просвет перематывают целиком, а не закрывают заплаткой сверху — заплатка держится хуже основного слоя и первой отходит при вибрации. Теплоизоляционную намотку проверяют на плотность прилегания и целостность защитного слоя.
