ГОСТ 1779-83 — асбестовые шнуры: размеры, таблица, позиции в каталоге

Где применяют

Асбестовый шнур ставят там, где узел греется и обычный уплотнитель не держит: тепловые агрегаты, паропроводы и теплопроводящие системы, дверцы и лючки печей и котлов, набивка зазоров. Верхняя рабочая температура у всех трёх марок — 400 °C, а среды и давление у каждой свои.

Марки по стандарту

ШАОН — шнур общего назначения. Работы у него две: держать тепло и уплотнять стык. Потолок по температуре — 400 °C, по давлению — 0,1 МПа; рядом с ним допускаются газ, пар и вода. Единственная марка ГОСТ 1779-83, представленная у нас в каталоге.

ШАП — шнур пуховый. Только теплоизоляция: уплотнять им стандарт не предполагает, среда и давление для него не нормированы. Потолок тот же — 400 °C. Делится не по диаметру, а по результирующей линейной плотности: 80–150 и 151–250 ктекс.

ШАГ — шнур газогенераторный. Назначение узкое: люки газогенераторных установок. Потолок по температуре тот же — 400 °C, а по газу допускается давление выше, 0,15 МПа. Размеров всего два: 10 и 15 мм.

Для тропического климата предусмотрено исполнение с индексом «Т». Условное обозначение строится по образцу: «Шнур асбестовый ШАОН 3 ГОСТ 1779-83».

Что регулирует документ

• размерный ряд ШАОН — от 0,7 до 25 мм (0,7; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 15; 18; 20;

22; 25) и правила условного обозначения;

• технические требования — линейная плотность по диаметрам, массовая доля влаги не более 3 % для

шнуров на хлопчатобумажной основе и 4,5 % на вискозной, асбестового волокна не менее 78 %, устойчивость к изгибу у ШАОН и ШАГ, состояние поверхности;

• приёмку партиями с документом о качестве, объёмы выборки и повторные испытания;
• методы испытаний — линейная плотность как масса высушенного образца на единицу длины,

влага, доля асбестового волокна, изгиб;

• маркировку, упаковку, перевозку и хранение — бухты и бобины, предельная масса места, состав

ярлыка, хранение в закрытом помещении;

• гарантийный срок хранения — 10 лет со дня изготовления.

Подобрать шнур

Скажите, что уплотняете и при какой температуре работает узел, — подберём марку и диаметр, посчитаем потребность в килограммах и назовём срок поставки. Нужного сечения нет в ряду стандарта — предложим исполнение по техническим условиям. По сопутствующим асбестотехническим изделиям работаем и по чертежу, и по образцу.

Как подобрать асбестовый шнур

Марку выбирают по назначению: для теплоизоляции труб и печных дверец — одна конструкция, для уплотнения соединений с пропиткой — другая, для армирования и набивки — третья. Марка задаёт плетение, наличие сердечника и пропитки; диаметр — по зазору или пазу, который шнур должен заполнить, с учётом того, что при сжатии он раздаётся.

Температура — главная граница: само волокно держит много, но пропитка и сердечник — нет; предел изделия задан стандартом по марке. Для узла, где шнур греется выше своего предела, пропитка выгорает, и шнур перестаёт уплотнять.

Диаметр берут ближайший меньший к зазору, если шнур будет сжат крышкой, и равный зазору, если он просто заполняет щель без сжатия.

Укладка и эксплуатация

Шнур режут под длину контура с небольшим запасом, концы стыкуют внахлёст с косым срезом и обматывают; на дверцах печей и котлов концы прячут в угол, где они не попадают в пламя. Крепление — клеем, рассчитанным на температуру, или в паз с прижимом.

При первом нагреве пропитанный шнур может дымить — это выгорает часть пропитки, дальше дым прекращается. Шнур, который дымит постоянно, стоит выше своего предела.

Износ виден по осыпанию волокна и потере упругости; такой шнур меняют, снимая старый без сухой зачистки — с увлажнением, чтобы не поднимать пыль.

Замена и типичные ошибки

Ставить шнур с пропиткой на температуру выше её предела; брать диаметр «побольше» в паз с крышкой — шнур выдавливается; заменять асбестовый шнур шпагатом или хлопковым шнуром на горячем узле; стыковать концы в месте, где на них падает пламя.

Замена на базальтовый или стекловолоконный шнур возможна в большинстве тепловых задач — нужно проверить температуру узла и механику: базальт не даёт пыли и не гигроскопичен, но по-другому ведёт себя при сжатии.

Хранение и приёмка

Хранят в сухом помещении в упаковке, вдали от влаги: намокший шнур теряет прочность оплётки и после высыхания осыпается. При приёмке — маркировка, равномерность диаметра по длине, отсутствие разрывов плетения и выпадающих прядей.

Что указать в заявке

Назначение (изоляция или уплотнение), температура узла, диаметр или размер зазора, длина и количество, нужна ли пропитка. Если возможна безасбестовая замена — скажите, предложим базальтовый вариант.

Вопросы, которые задают чаще всего

Даёт ли шнур пыль при работе? При обычном обращении нет; при резке и снятии старого — да, работают с увлажнением. Чем заменить асбестовый шнур? Базальтовым или стекловолоконным по температуре узла. Можно ли использовать шнур как сальниковую набивку? Нет, для подвижных штоков нужна набивка по своему стандарту с пропиткой под трение.

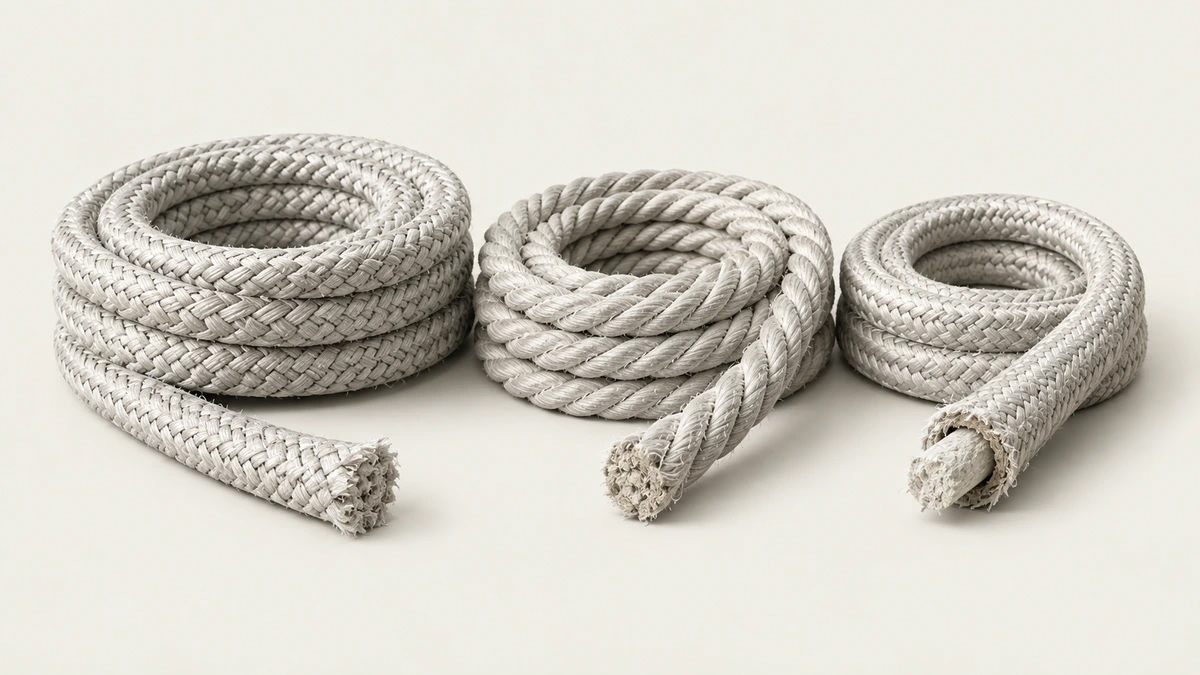

Марки и где какая работает

Шнуры общего назначения без пропитки идут на теплоизоляцию и заполнение зазоров, где нет давления среды; шнуры с пропиткой — на уплотнение соединений, где нужна плотность и стойкость к среде; шнуры с сердечником и оплёткой — туда, где важна упругость при сжатии, например под крышки и дверцы с прижимом. Пропитка снижает температурный предел, поэтому для самых горячих узлов берут непропитанные марки.

При замене марки на соседнюю проверяют три вещи: предел температуры, наличие пропитки и упругость — шнур другой конструкции в тот же паз может либо не уплотнить, либо выдавиться.

Расчёт длины и количества

Длину считают по контуру паза или по длине обматываемой трубы с перекрытием витков, добавляя запас на стыки и обрезки. Шнур поставляют бухтами по массе; перевод массы в длину зависит от диаметра и плотности плетения, поэтому проще назвать нужную длину и диаметр — посчитаем массу сами.

Для дверец печей и котлов удобнее заказать готовые кольца или отрезки под размер, чем резать бухту на месте; для обмотки труб — бухту нужного диаметра целиком.

Срок службы и обслуживание

Срок службы шнура в тепловом узле определяет режим: постоянная температура ниже предела и отсутствие механики дают годы, циклы нагрева с прижимом и вибрация — месяцы. Осмотр при плановых остановках: распушение, осыпание, потеря упругости, следы прогара — признаки замены. Дверца, которая перестала прижиматься плотно, чаще требует нового шнура, чем регулировки петель.

Безопасность при монтаже и снятии

Режут шнур увлажнённым или с отсосом пыли, снятый старый шнур из горячих узлов не стряхивают и не зачищают всухую — увлажняют, снимают и убирают в закрытую тару. Это требование не стандарта, а санитарных правил предприятия, но именно оно отличает нормальную работу с асбестовым шнуром от вредной.
