Что это за документ

ГОСТ 288-72 — стандарт на тонкошерстный технический войлок и вырубаемые из него детали: сальники, прокладки, фильтры. Утверждён 14 января 1972 года взамен ГОСТ 288-61, действует с изменениями.

Тонкошерстный — самый плотный и однородный из трёх видов технического войлока. Там, где грубошерстный годится под изоляцию и звукопоглощение, тонкошерстный идёт в узел: держит масло в подшипниковом гнезде, не даёт пыли и воде добраться до места трения.

Где применяется

Стандарт называет три назначения прямо:

• сальники — «для задержки смазочных масел в местах трения и предохранения мест трения от попадания воды и пыли»;
• прокладки — предохраняют детали от истирания, загрязнения, ударов и сотрясений, а также используются для звукопоглощения;
• фильтры — фильтрация масла и топлива.

Виды и обозначение

Вид собирается из двух признаков — шерсть и назначение:

• Т — тонкошерстный чистошерстяной, Тх — с содержанием химических волокон;
• С — сальник, Пр — прокладка, Ф — фильтр.

«Войлок ТПр 7 ГОСТ 288-72» — тонкошерстный чистошерстяной, для прокладок, толщина 7 мм. Соответственно «ТС 7» — сальниковый той же толщины, «ТФ 7» — фильтровый.

Размеры

Длина полотна от 0,8 до 30,0 м, ширина от 0,7 до 2,0 м — устанавливаются по согласованию с потребителем. Толщина: листовой прокладочный войлок от 2,5 до 7,0 мм с шагом 0,5 мм; сальниковый и прокладочный — от 7,0 до 20,0 мм; фильтровый — от 10,0 до 20,0 мм с шагом 1 мм.

Чего в этом стандарте нет

Температур и давлений ГОСТ 288-72 не нормирует вовсе. Это не пропуск в нашем описании: стандарт задаёт плотность, толщину, размеры и механические показатели, а рабочий диапазон определяется узлом и смазкой, а не войлоком.

Поэтому запрос «войлок на 120 градусов по ГОСТ 288-72» ответа в стандарте не имеет — отвечать на него надо через конструкцию узла.

Другие войлочные стандарты

Технический войлок делится по виду шерсти, и каждому виду отведён свой стандарт. Если не уверены, какой нужен, смотрите все три:

• тонкошерстный — ГОСТ 288-72: самый плотный и тонкий, для точных сальников и прокладок;
• полугрубошерстный — ГОСТ 6308-71: середина, самый ходовой;
• грубошерстный — ГОСТ 6418-81: толстый и дешёвый, для прокладок, изоляции и звукопоглощения.

Где взять текст документа

ГОСТ 288-72 — межгосударственный стандарт, доступен в официальных базах. Прав на распространение текста у нас нет, файл мы не публикуем.

Где тонкошерстный войлок незаменим

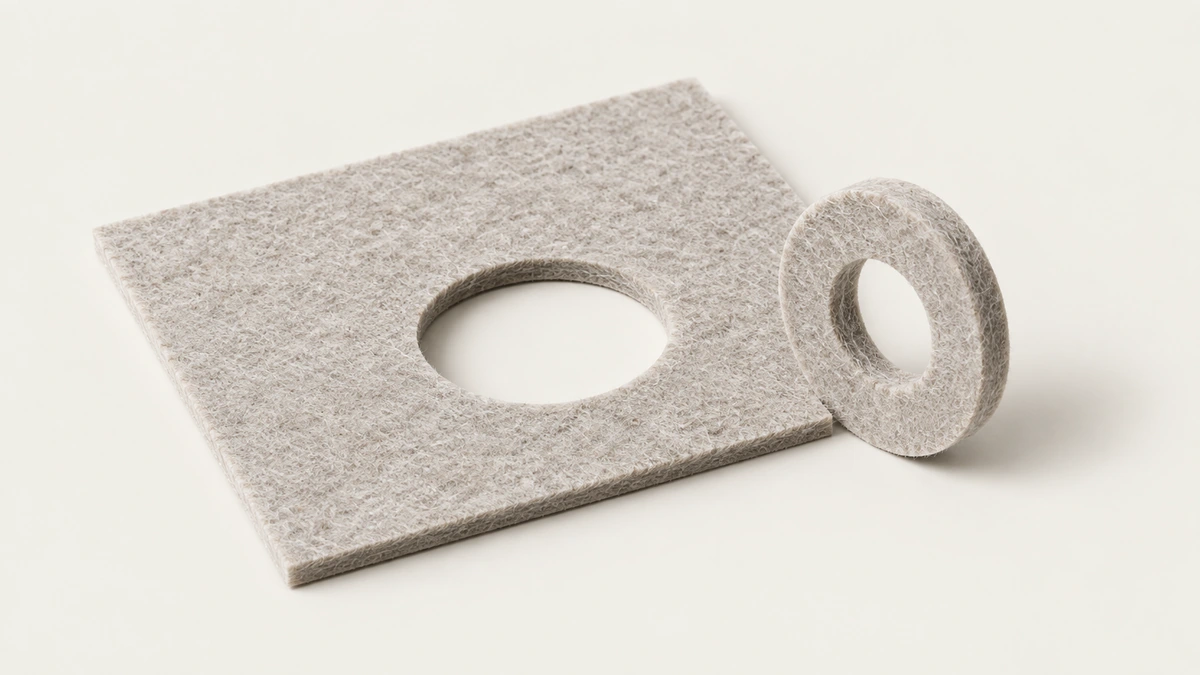

Тонкошерстный войлок — самый плотный и однородный из технических войлоков, поэтому его берут туда, где важна точность: сальники и уплотнения в подшипниковых узлах, прокладки под точные детали, полировальные круги и фильтры. Он держит форму под нагрузкой лучше грубых сортов и меньше пылит.

В уплотнениях войлок работает как пропитанное маслом кольцо: он впитывает смазку и отдаёт её валу, одновременно задерживая пыль. Это простое и дешёвое уплотнение для невысоких скоростей и умеренных температур, где резиновая манжета избыточна.

Как подобрать войлок

Толщину выбирают по узлу: для сальниковых колец — по глубине канавки с учётом сжатия, для прокладок — по требуемой мягкости, для полировальных кругов — по жёсткости. Плотность задаёт сорт; для точных деталей берут плотные сорта, для мягких прокладок — менее плотные.

Для работы со смазкой важна впитываемость и отсутствие посторонних волокон; для полировки — однородность структуры без комков. Войлок не рассчитан на высокую температуру и агрессивные среды: он горит и разрушается кислотами.

Вырубка и установка

Детали из войлока вырубают штампом — так кромка получается ровной и не расходится; резать ножом допустимо для одиночных прокладок. Сальниковые кольца перед установкой пропитывают маслом, нагретым до текучести, и дают стечь излишкам; сухой войлок в узле работает как абразив.

Кольцо ставят в канавку с небольшим натягом по наружному диаметру, чтобы оно не проворачивалось; внутренний диаметр — с лёгким прижимом к валу, без перетяга. Перетянутое кольцо греется и выгорает.

Типичные ошибки

Ставить сухое кольцо; использовать войлок на температуре, где он тлеет; брать грубошерстный сорт для точных уплотнений — он неоднороден и пылит; хранить во влажном помещении — войлок набирает воду и заводится моль. Для агрессивных сред и высоких скоростей войлок не заменяет резиновые манжеты.

Хранение и заявка

Хранят в сухом помещении, в упаковке, с защитой от моли; листы — плашмя. В заявке: толщина, сорт по плотности, размеры листа или деталей по чертежу, количество, назначение. Готовые кольца и прокладки вырубаем по чертежу или образцу.

Вопросы, которые задают чаще всего

Чем тонкошерстный войлок отличается от полугрубошерстного и грубошерстного? Плотностью, однородностью и ценой; для точных уплотнений — тонкошерстный, для подкладок и амортизации — грубые сорта. Нужно ли пропитывать кольца? Да, маслом перед установкой. Можно ли заказать готовые детали? Да, вырубку делаем по чертежу.

Пропитка сальниковых колец и обслуживание

Кольцо пропитывают маслом того же типа, что работает в узле: погружают в масло, нагретое до текучести, держат до прекращения выхода пузырьков и дают стечь излишкам. Пропитанное кольцо отдаёт масло валу постепенно и задерживает пыль; сухое — истирает вал и греется. Периодически кольца пропитывают заново или меняют: войлок, отдавший масло, теряет уплотняющие свойства.

Признак того, что кольцо отработало: вал у сальника сухой при заполненной смазкой полости, либо, наоборот, масло течёт наружу — кольцо потеряло упругость и не прижимается.

Расчёт и заказ деталей

Для колец нужны диаметр вала, диаметр и ширина канавки; кольцо делают с натягом по наружному диаметру и с внутренним диаметром чуть меньше вала — точные числа зависят от толщины и плотности войлока, поэтому проще прислать чертёж узла или старое кольцо. Для прокладок — контур и толщина; для полировальных кругов — диаметр, толщина и посадочное отверстие.

Из листа выгодно вырубать сразу партию одинаковых деталей: штамп окупается на десятках штук, а кромка у вырубленных деталей заметно ровнее, чем у резаных.

Температура и среды: границы

Войлок — шерсть, и его границы задаёт она: при нагреве он тлеет, в кислотах и щелочах разрушается, в воде набухает и теряет форму. Для масел и смазок он подходит, для топлива и растворителей — нет. Там, где узел выходит за эти границы, войлок заменяют резиновой манжетой или фторопластовым кольцом, а не более плотным сортом войлока.

Войлочное кольцо или резиновая манжета

Войлок выигрывает при низких скоростях, умеренной температуре, обильной консистентной смазке и там, где важна дешевизна и простота замены. Резиновая манжета выигрывает при высоких скоростях, давлении смазки, воде и агрессивных средах. В старых узлах войлок часто меняют на манжету, но канавка под войлок не подходит под манжету по размерам — это отдельная переделка, а не замена «по месту».
