ГОСТ 4997-75 — диэлектрические ковры: размеры, таблица, позиции в каталоге

Что это за документ

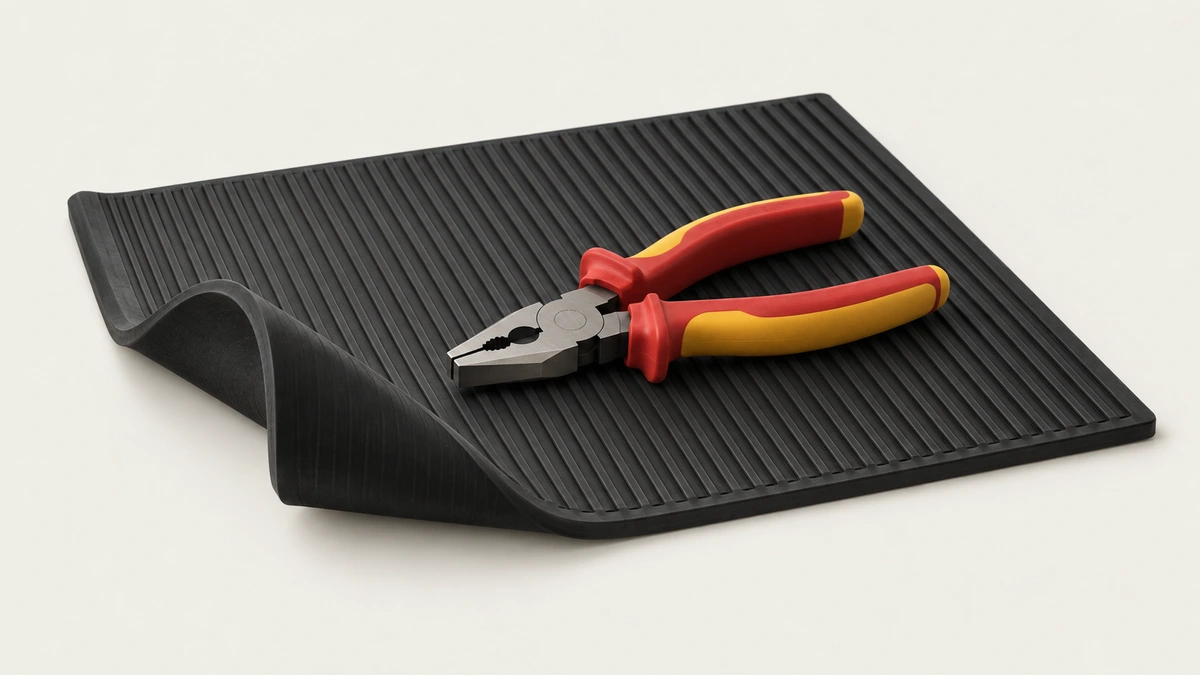

ГОСТ 4997-75 — стандарт на резиновые диэлектрические ковры, средство защиты персонала в электроустановках. Утверждён 12 февраля 1975 года взамен ГОСТ 4997-68, введён с 1977 года, действует с семью изменениями.

Где применяется — и три ограничения, которые обычно упускают

Область применения записана в стандарте узко, и каждое слово в ней значимо. Ковёр предназначен для закрытых электроустановок напряжением свыше 1000 В, и при этом:

• он дополнительное средство защиты, а не основное. Он не заменяет ни перчатки, ни инструмент с изоляцией — он к ним добавляется;
• особо сырые помещения исключены прямо в тексте области применения;
• в открытых электроустановках — только в сухую погоду.

Эти три ограничения не мелочь: ковёр, разложенный в сыром помещении или под дождём, формально вне области применения стандарта.

Две группы

Марок в привычном смысле здесь нет — есть деление на две группы по условиям работы:

• 1-я группа — общего назначения, рабочая температура от минус 15 до плюс 40 °С. Твёрдость по Шору А 55–65, условная прочность не менее 4,0 МПа;
• 2-я группа — маслобензостойкая, рабочая температура от минус 50 до плюс 80 °С, причём при плюс 80 °С — не более 3000 часов. Дополнительно обязана быть стойкой к топливу.

Испытательное напряжение у обеих одинаковое, и в этом ловушка: группы различаются не электрикой, а средой и морозом.

Размеры

Толщина в стандарте одна — (6 ± 1) мм, других не предусмотрено. Длина: от 500 до 1000 мм с допуском ±10 мм, свыше 1000 и до 8000 мм — с допуском ±30 мм. Ширина: от 500 до 1200 мм, допуск ±10 мм.

Хранят ковры при температуре от 0 до 30 °С, без деформации, не ближе метра от отопительных приборов, вдали от масел и бензина и без прямого солнца.

Как читается обозначение

«Ковер-1-8000 × 500 ГОСТ 4997-75» — группа 1, длина 8000 мм, ширина 500 мм. Толщина в обозначение не входит: она в стандарте одна.

Что стоит знать при закупке

Если группа в заявке не указана — приедет первая. Это самая частая ошибка. Для маслонаполненного оборудования, для площадок, где есть бензин и масла, и для холода ниже минус 15 °С нужна вторая группа, и её надо назвать явно.

Отдельно: у ковров есть срок периодических испытаний, и приобретение нового ковра его не отменяет — испытания проводит эксплуатирующая организация по своим правилам.

Где взять текст документа

ГОСТ 4997-75 — межгосударственный стандарт, доступен в официальных базах. Прав на распространение текста у нас нет, файл мы не публикуем.

Отдельно про статус: в сети встречается пометка «недействующий» с датой отмены 2023 года — она относится к решению украинского органа стандартизации и на российское применение не распространяется. По межгосударственным базам ограничение срока действия с документа снято, он числится действующим.

Как подобрать диэлектрический ковёр

Группу выбирают по условиям помещения: обычную для сухих помещений, маслобензостойкую для мест, где на пол попадают масла и топливо. Толщину — по стандарту, не «потолще»: электрическая прочность задана для нормируемой толщины, а излишняя толщина только затрудняет укладку. Размеры — по площади перед электрооборудованием с запасом, чтобы работник стоял на ковре целиком.

Ковёр — средство защиты только в сухом состоянии и только для того напряжения, на которое испытан; для мокрых помещений и высоких напряжений одного ковра недостаточно.

Эксплуатация и проверка

Ковры периодически испытывают на электрическую прочность в лаборатории по правилам эксплуатации электроустановок; дата и результат испытания наносятся на ковёр или в журнал. Ковёр с трещинами, порезами, отверстиями и отслоением рифления к работе не допускают независимо от даты испытания.

Ковёр не должен лежать под ножками оборудования, на острых кромках и в масле; его периодически чистят от пыли и влаги, а перед работой осматривают. Скрученный и промасленный ковёр теряет свойства.

Типичные ошибки

Использовать обычную резиновую пластину как диэлектрический ковёр — у неё нет нормируемой электрической прочности; стелить ковёр на мокрый пол; пропускать испытания; хранить свёрнутым туго или на солнце; резать ковёр под ножки оборудования.

Хранение и приёмка

Хранят в сухом помещении, развёрнутым или в рулоне большого диаметра, вдали от солнца, отопления и масел. При приёмке — маркировка с группой и датой изготовления, отсутствие трещин, пузырей и посторонних включений, рифление без отслоений, размеры по заказу.

Что указать в заявке

Группа (обычная или маслобензостойкая), размеры и количество, условия помещения; если нужны ковры под конкретный щит — его габариты. Протокол испытаний изготовителя запрашивайте вместе с поставкой.

Вопросы, которые задают чаще всего

Можно ли заменить ковёр техпластиной? Нет: техпластина не нормируется по электрической прочности. Как часто испытывать? По правилам эксплуатации электроустановок вашей отрасли; стандарт задаёт свойства ковра, а не периодичность. Работает ли ковёр на мокром полу? Нет, только сухой.

Обычные и маслобензостойкие: где какие

Обычные ковры ставят в сухих чистых помещениях — щитовых, распределительных, у пультов. Маслобензостойкие — в цехах, гаражах, насосных и компрессорных, где на пол попадают масла и топливо: обычная резина от них разбухает и теряет электрическую прочность. Если сомневаетесь, что попадёт на пол, — берите маслобензостойкие, разница в цене меньше цены ошибки.

Рифление на рабочей стороне — не украшение, а защита от скольжения; ковёр с истёртым рифлением меняют, даже если испытание прошло.

Размеры и укладка

Ковёр укладывают так, чтобы работник стоял на нём обеими ногами при любом положении у оборудования; стыки нескольких ковров не должны попадать под рабочее место. Ковёр не крепят гвоздями и не клеят — его должно быть легко снять для испытаний и осмотра. Под ковром пол сухой и ровный, без острых выступов.

Маркировка, учёт и ответственность

На каждом ковре должна читаться маркировка изготовителя и штамп испытания с датой; ковры регистрируют в журнале средств защиты вместе с другими диэлектрическими средствами. Ответственный за электрохозяйство проверяет сроки испытаний и состояние ковров при обходах; ковёр без штампа или с просроченным испытанием изымают из эксплуатации до испытания.

Замена ковра — по результату испытания или по состоянию; новый ковёр перед укладкой тоже проходит входное испытание, если этого требуют правила предприятия.

Что не является диэлектрическим ковром

Резиновые дорожки, техпластина, ковры из ПВХ и «антискользящие» покрытия без маркировки по этому стандарту и без протокола испытаний диэлектрическими коврами не являются, как бы они ни выглядели. Использовать их у электроустановок как средство защиты нельзя; их место — там, где нужна только защита от скольжения.
