Что это за материал

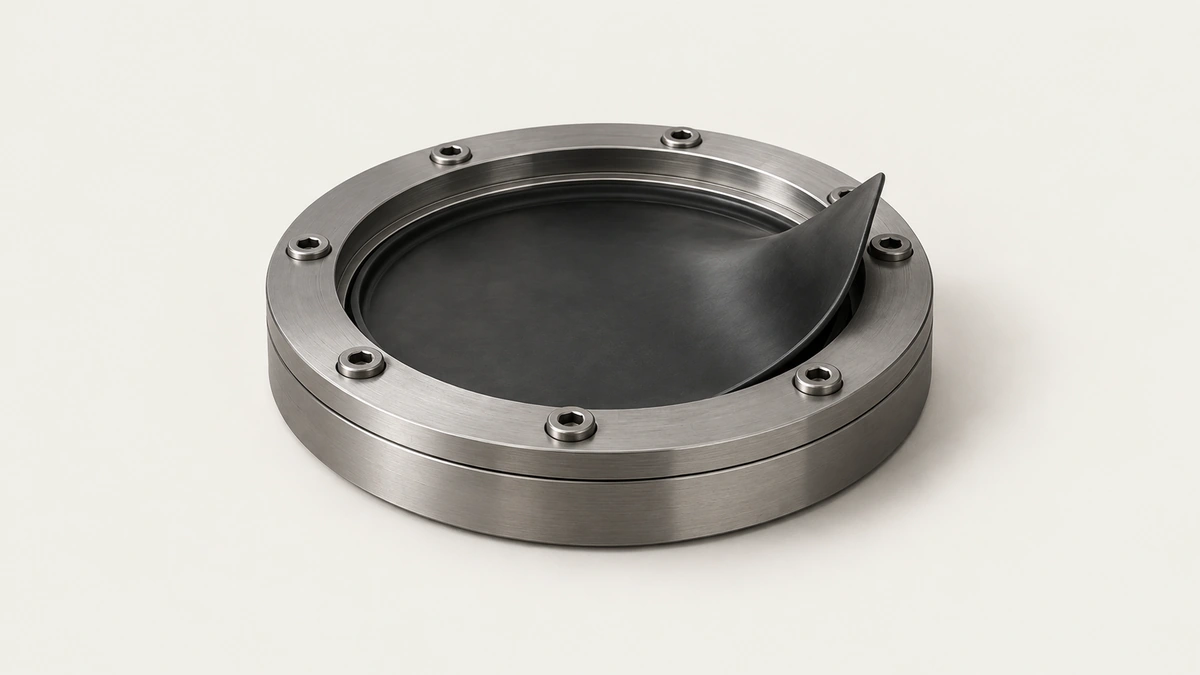

Вакуумная резина — специальная резина для уплотнительных прокладок неподвижных фланцевых соединений вакуумных систем. Утверждены эти технические условия в 1981 году взамен редакции 1976-го, действуют с шестью изменениями.

Отличие от обычной техпластины принципиальное и не в прочности. Обычная резина по ГОСТ 7338-90 в вакууме начинает газить: летучие компоненты выходят из материала и не дают достичь нужного разрежения. Вакуумная резина делается так, чтобы газовыделение было минимальным, а остаточная деформация после сжатия — малой: прокладка не должна «запоминать» форму фланца.

Применение: форвакуумные и высоковакуумные системы, фланцевые соединения камер напыления, вакуумные насосы, криогенное оборудование.

Типы и марки смесей

В обозначении присутствуют оба параметра: тип — это форма изготовления пластины (формовая, рулонная), марка — номер резиновой смеси. Прочитанные примеры записи: «Пластина резиновая вакуумная II-51-2062 5 мм ТУ 38.105116-81», «Пластина I-3×250×250 7889 ТУ 38.105.116-81».

Главное при закупке: решает номер смеси, а не толщина

В наименовании позиции обычно стоит только толщина — а определяет пригодность номер резиновой смеси, которого в наименовании нет.

Под одной строкой «Пластина вакуумная 1 мм» законно едут два разных материала:

• смеси 7889 и 51-2062 — рабочий диапазон от плюс 8 до плюс 70 °С, без маслостойкости. Нижняя граница положительная: это не опечатка, такая резина не рассчитана на работу ниже комнатной температуры;
• смесь 9024 — от минус 20 до плюс 90 °С, маслобензостойкая.

Разница определяет всё: прокладка из светлой смеси в узле с маслом или на холоде долго не проживёт. Поэтому при заказе марку смеси называют явно, а если её нет в спецификации — уточняют условия работы.

Ходовой ряд толщин по каталогам — от 1 до 10–12 мм; формовые исполнения бывают толще.

О документе

Технические условия принадлежат разработчику и в открытых базах не публикуются; мы их не публикуем. Марку смеси конкретной партии подтвердим паспортом.

Где вакуумная пластина нужна именно она

Вакуумные камеры, прессы, столы вакуумной формовки, уплотнения дверей и люков вакуумных установок, мембраны и прокладки в приборах, где обычная техпластина недопустима из-за пор и газовыделения. Плотная гладкая структура без пор — то, что отличает вакуумную пластину: воздух не проходит через неё и не выделяется из неё при разрежении.

Вне вакуумной техники её берут туда, где нужна гладкая, непористая и ровная по толщине резина: под точные прокладки, для мембран, в приборостроение.

Как подобрать

Марку смеси выбирают по среде и температуре, а не по толщине: номер смеси определяет стойкость к маслам, озону и нагреву, а толщина — только геометрию детали. Толщина — по чертежу с учётом сжатия; для уплотнений дверей камер берут толщину, при которой сжатие попадает в рабочий диапазон.

Для деталей, соприкасающихся с вакуумом, важно и низкое газовыделение — уточняйте смесь при заказе, если камера работает с глубоким разрежением.

Вырубка и установка

Прокладки вырубают штампом или режут по шаблону с ровной кромкой — заусенец на вакуумном уплотнении равен течи. Ставят на чистые сухие поверхности; смазка — только совместимая и минимальная, во многих вакуумных узлах её не применяют вовсе. Прижим равномерный, без перекосов.

Типичные ошибки

Заменять вакуумную пластину техпластиной — та пористая; выбирать смесь «по толщине»; ставить с заусенцами; хранить с изгибом — пластина сохраняет деформацию; использовать выше предела температуры смеси.

Хранение и приёмка

Листы плашмя, в сухом тёмном помещении, без озонирующего оборудования рядом. При приёмке — маркировка смеси и толщины, гладкая поверхность без пор, пузырей и включений, толщина в допуске.

Что указать в заявке

Смесь или условия (среда, температура, глубина вакуума), толщина, размеры листа или чертёж деталей, количество. Прокладки и мембраны вырубаем по чертежу.

Вопросы, которые задают чаще всего

Чем вакуумная пластина отличается от техпластины ГОСТ 7338-90? Отсутствием пор и требованиями к газовыделению. Можно ли использовать её как обычную прокладку? Да, но это дороже. Какая смесь для масла? Маслостойкая — назовите масло и температуру, подберём номер.

Смеси подробнее: что определяет номер

Номер смеси — это состав резины: каучук, наполнители, вулканизующая система. От него зависят стойкость к маслам и топливу, к озону и солнцу, диапазон температур, твёрдость и остаточная деформация при сжатии. Две пластины одной толщины с разными номерами ведут себя в узле по-разному: одна держит масло и не держит мороз, другая наоборот. Поэтому в спецификации номер смеси обязателен, а «вакуумная пластина 3 мм» без него — недостаточно.

Если номер неизвестен, назовите среду, температуру, глубину вакуума и характер нагрузки — подберём смесь под условия.

Мембраны и прокладки из вакуумной пластины

Мембраны для приборов и клапанов вырубают из тонкой пластины с ровной кромкой и проверяют на отсутствие пор просветом; прокладки для камер — по чертежу с учётом сжатия. Для мембран важна равномерность толщины по площади: разнотолщинность даёт неравномерную жёсткость и ложные срабатывания. Поставляем пластину с гарантированной разнотолщинностью в допуске ТУ и вырубаем детали по чертежу.

Срок службы

Уплотнение двери вакуумной камеры стареет от циклов сжатия, озона и температуры: теряет упругость, на поверхности появляются трещины, камера перестаёт держать разрежение. Уплотнения меняют по регламенту или при росте времени откачки; хранят запасные в тёмной сухой упаковке без изгиба.

Типовые применения

Уплотнения дверей и крышек вакуумных камер и печей, столы и мембраны вакуумной формовки, прокладки вакуумных прессов для облицовки и ламинирования, мембраны клапанов и приборов, прокладки в аппаратуре, где недопустимы поры и газовыделение. В каждом случае смесь подбирается под среду и температуру, а толщина — под сжатие.

Когда нужна не резина

Для глубокого вакуума и высоких температур резина уступает фторопласту и металлическим уплотнениям с меньшим газовыделением; для агрессивных сред — фторкаучуковым смесям. Если камера работает в таких условиях, назовите их — подберём смесь или другой материал, а не «вакуумную пластину вообще».

Приёмка деталей

Прокладки и мембраны проверяют на ровность кромки, отсутствие пор просветом, толщину в нескольких точках; хранят в закрытой упаковке плашмя до установки.

Чего не делают с вакуумной пластиной

Не режут тупым ножом с рваной кромкой, не ставят с заусенцами, не смазывают несовместимой смазкой, не хранят в свёрнутом виде и под грузом, не заменяют техпластиной «на время», не греют выше предела смеси. Каждое из этих правил появилось после разборки камеры, которая перестала держать вакуум по вине уплотнения, а не насоса.
