ГОСТ 7338-90 — техпластина: размеры, таблица, позиции в каталоге

Что описывает ГОСТ 7338-90

ГОСТ 7338-90 — стандарт на резиновые и резинотканевые пластины: листы и рулоны технической резины, из которых вырезают прокладки, уплотнения, амортизирующие и защитные детали. Стандарт задаёт типы пластин, классы по назначению, твёрдость, толщины и требования к свойствам; форму конечной детали он не описывает — её задаёт чертёж или образец.

Пластина — самый массовый резинотехнический материал в снабжении: из неё делают прокладки фланцев и люков, подкладки под оборудование, футеровку, уплотнения дверей и крышек. Именно поэтому в заявках её часто называют просто «техпластина», не уточняя ни класс, ни твёрдость, — а от них зависит, выдержит ли деталь масло, пар или мороз.

Типы, классы и как читать обозначение

По конструкции стандарт различает пластины резиновые и резинотканевые — с одной или несколькими прослойками ткани, которые повышают прочность на разрыв и сопротивление продавливанию. По способу изготовления пластины бывают формовые и неформовые: формовые точнее по толщине и с ровной поверхностью, неформовые дешевле и идут на подкладки.

• конструкция

  Резиновая

  Эластичнее, лучше уплотняет неровные поверхности; годится для амортизирующих подкладок.

• конструкция

  Резинотканевая

  Прослойки ткани повышают прочность на разрыв и сопротивление продавливанию, держат форму прокладки при затяжке.

• изготовление

  Формовая

  Точнее по толщине и с ровной поверхностью — для ответственных прокладок.

• изготовление

  Неформовая

  Дешевле, идёт на подкладки; толщина гуляет по площади.

Класс по назначению отвечает за среду:

• МБС

  Маслобензостойкая

  Для нефтепродуктов; хуже переносит мороз и озон.

• ТМКЩ

  Тепломорозокислотощёлочестойкая

  Для воды, воздуха, слабых кислот и щелочей в широком диапазоне температур; не для масел.

• аммиак

  Аммиакостойкая

  Для холодильного оборудования.

• пищевая

  Пищевая

  Для контакта с продуктами, со своими ограничениями по средам и температурам.

Твёрдость обозначается буквой: мягкая, средняя, повышенной твёрдости.

Обозначение складывается из этих признаков и толщины: «Пластина 2Ф-I-ТМКЩ-С-5 ГОСТ 7338-90» — резиновая формовая пластина первого типа, тепломорозокислотощёлочестойкая, средней твёрдости, толщиной 5 мм. В прайсах обозначение обычно сокращают до класса, твёрдости и толщины.

Резинотканевая пластина отличается от резиновой не только прочностью: тканевая прослойка держит форму прокладки при затяжке и не даёт ей выдавливаться в зазор, но хуже уплотняет неровные поверхности и не годится там, где важна эластичность — например, в амортизирующих подкладках. Число прослоек в обозначении не указывается прямо, его задают при заказе.

Толщины, размеры листов и допуски

Стандарт задаёт ряд толщин от долей миллиметра до десятков миллиметров и допуски на них — у формовой пластины допуск уже, чем у неформовой. Листы поставляются в рулонах или в нарезке; ширина рулона и длина куска — по согласованию, и на них тоже есть допуски.

Для прокладки важна не только толщина, но и её постоянство по площади: неформовая пластина с разнотолщинностью даёт неравномерное сжатие фланца. Для ответственных прокладок берут формовую пластину либо вырубают деталь и проверяют её толщину в нескольких точках.

Свойства и выбор пластины под задачу

Основные свойства, которые задаёт стандарт: условная прочность при растяжении, относительное удлинение, твёрдость, изменение свойств после старения и стойкость к рабочим средам по классу. Для прокладки под болтовое соединение в первую очередь важны твёрдость и остаточная деформация сжатия: слишком мягкая пластина выдавливается, слишком твёрдая не заполняет неровности.

Маслобензостойкий класс не универсален: он держит нефтепродукты, но хуже переносит мороз и озон; тепломорозостойкий, наоборот, не годится для масел. Пищевая пластина имеет ограничения по средам и температурам, зато допущена к контакту с продуктами. Выбор класса по цвету или на ощупь невозможен — спрашивайте среду, температуру и давление.

Толщину прокладки выбирают по неровности и жёсткости фланцев, а не «чем толще, тем надёжнее»: толстая мягкая прокладка под большим давлением выдавливается в зазор и течёт по кромке, тонкая твёрдая — не заполняет царапины. Для типового фланца хватает средней толщины и средней твёрдости; отклонения от этого — повод спросить технолога.

Что мы делаем из пластины и как заказать

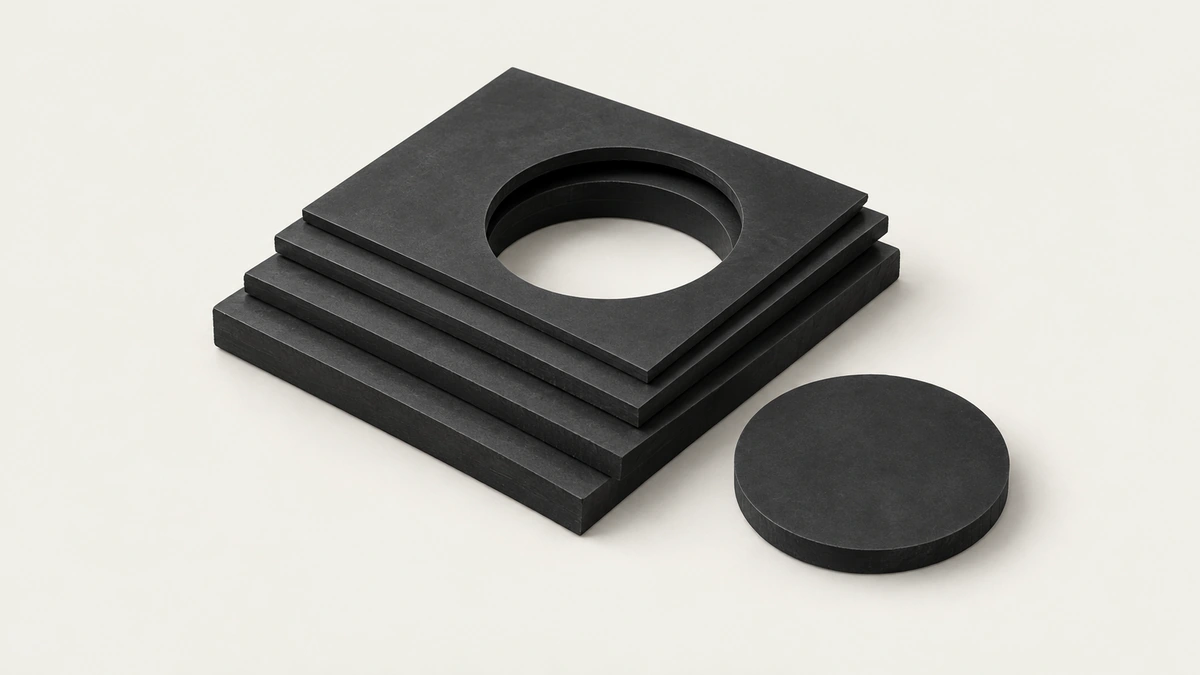

Витрина листовых материалов на сайте пока не открыта — продажу пластины листами мы отложили и сосредоточились на изделиях. Из пластины вырезаем прокладки любой формы по чертежу или образцу: плоские, кольцевые, фигурные, с отверстиями под крепёж; для серии делаем вырубной штамп, для единичных деталей режем по контуру.

Приёмник чертежа ниже; цены и сроки на странице документа не называются, их подтверждает расчёт.

Серию прокладок удобнее заказывать со спецификацией: обозначение или эскиз каждой позиции, толщина, класс и количество в строке. Так технологу не приходится восстанавливать перечень по описанию, а счёт и отгрузка получаются одним документом. Повтор прежнего заказа — по номеру счёта: штамп и карта раскроя хранятся у нас.

Хранение и раскрой

Пластину хранят в рулонах или стопкой на ровной поверхности, без перегибов и без груза сверху, вдали от отопительных приборов, солнечного света и озона; масла и растворители на складе рядом с пластиной недопустимы. Срок хранения ограничен: стандарт и изготовитель задают его по классу, и пластина с трещинами на сгибе в работу не идёт.

Раскрой прокладок из пластины — резка по контуру, вырубка штампом или гидроабразивная резка. Для единичных прокладок хватает резки; для серии выгоднее штамп, потому что кромка получается ровной и повторяемой. Толщину вырезанной детали проверяют в нескольких точках — у неформовой пластины она гуляет по площади.
