ТУ 38.105867-90 — пористая пластина: размеры, таблица, позиции в каталоге

Что это за материал

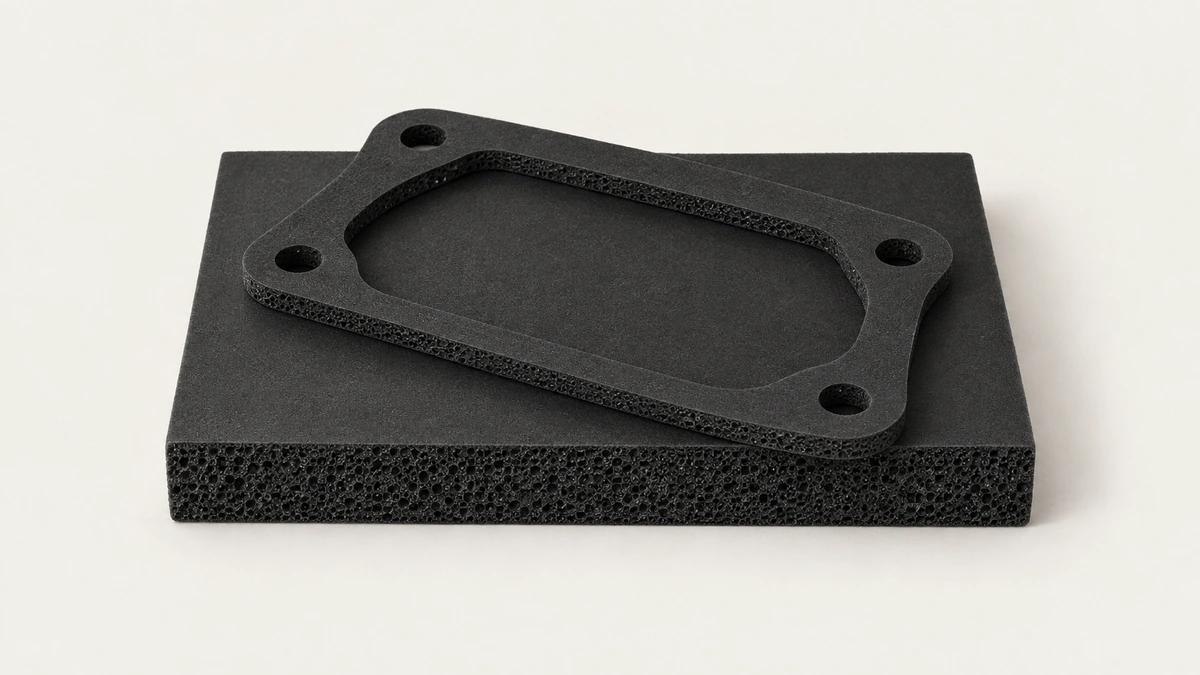

Пористая (губчатая) резина — материал с закрытыми порами внутри и плотными плёнками по обеим поверхностям. Он сжимается на десятки процентов и возвращает форму, поэтому работает там, где обычная резина слишком жёсткая: уплотнение неровных стыков, амортизация, гашение вибрации.

По тексту технических условий пластина «предназначена для использования в качестве амортизатора в машиностроении, самолётостроении, а также для уплотнения различного вида соединений». Отдельно оговорено, что из неё изготавливают детали вырубным способом — то есть материал покупается под вырубку прокладок по контуру.

Две группы и два способа изготовления

Групп в этих ТУ две, а не три:

• I группа — изготавливают и прессовым, и автоклавным способом;
• II группа — только прессовым.

Прессовая и автоклавная различаются способом вулканизации: в пресс-форме под давлением либо в автоклаве. Слово «непрессовая», которое встречается в прайсах, — рыночный синоним автоклавной; в тексте документа его нет.

Поэтому способ изготовления указывается в обозначении только для I группы: «Пластина I-20 прессовая», «Пластина I-8 автоклавная», но просто «Пластина II-3» — у второй группы вариантов нет.

Размеры и температура

Ряд толщин единый для обеих групп: 3, 4, 5, 6, 7, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 30, 32, 35, 38, 40, 45, 50, 55, 60, 65, 70, 75 мм. Промежуточных 9 и 11 мм в ряду нет — если в чертеже стоит 9 мм, берут 8 или 10.

Допуски по толщине крупные и растут с размером: ±1 мм для тонких, до ±2,5 мм для самых толстых.

Температура эксплуатации — от минус 50 до плюс 70 °С в зависимости от марки резиновой смеси: I группа прессовая — от минус 50, I автоклавная и II прессовая — от минус 45.

Что стоит знать при закупке

Толщина 10 мм у I группы прессовой — единственная переходная позиция ряда, и на ней ошибаются. По тексту ТУ пластина I группы прессовая до 10 мм включительно выпускается только несклеенной, а от 10 до 20 мм — как в склеенном, так и в несклеенном виде.

То есть ровно на десяти миллиметрах законны оба исполнения, и приехать может любое. Для вырубки это важно: склеенная пластина ведёт себя под ножом иначе, а по краю реза видно шов.

О документе

Технические условия принадлежат разработчику, в открытых базах стандартов не публикуются; мы их не публикуем. На партию пришлём паспорт и сертификат.

Где пористая пластина работает лучше плотной

Пористая резина сжимается при малом усилии и заполняет неровности, поэтому её берут для уплотнений крышек и дверей с лёгким прижимом, для амортизирующих и звукоизолирующих прокладок, для теплоизоляционных вставок, для уплотнения кожухов и шкафов от пыли. Плотная резина в таких узлах требует усилия, которого нет.

Закрытые поры не пропускают воду и воздух через толщу; открытые — пропускают, но лучше гасят звук и легче сжимаются. Выбор группы — по тому, что важнее: герметичность или мягкость.

Как подобрать

Группу выбирают по задаче: для уплотнения от воды и пыли — закрытые поры; для звукоизоляции и мягких прокладок — открытые. Плотность — по требуемому усилию сжатия и остаточной деформации: слишком мягкая пластина «садится» и перестаёт уплотнять. Толщину — с учётом сжатия на треть-половину в рабочем состоянии.

Среда и температура — по смеси: маслостойкие и теплостойкие исполнения существуют, но не все группы во всех смесях.

Вырубка и установка

Пористую резину вырубают штампом или режут острым ножом; тупой инструмент мнёт и рвёт поры. Клеят контактными клеями для резины на чистую поверхность, не растягивая полосу при укладке — растянутая усаживается и оставляет щели в углах. Стыки делают косыми или в угол.

Типичные ошибки

Ставить открытопористую резину как уплотнение от воды; брать слишком мягкую плотность под постоянное сжатие; растягивать при укладке; клеить на грязь; использовать выше температуры смеси.

Хранение и приёмка

Листы плашмя, без груза сверху, в сухом тёмном помещении. При приёмке — маркировка группы и плотности, равномерность пор по срезу, отсутствие крупных пустот и включений, толщина в допуске.

Что указать в заявке

Группа пор, плотность или усилие сжатия, толщина, размеры или чертёж деталей, среда и температура, количество. Прокладки и полосы с клеевым слоем делаем по чертежу.

Вопросы, которые задают чаще всего

Пропускает ли пористая резина воду? Закрытопористая — нет, открытопористая — да. Можно ли получить с клеевым слоем? Да, по заявке. Сколько она держит сжатие? В рабочем диапазоне — годами; при постоянном пересжатии садится.

Две группы подробнее: как работают закрытые и открытые поры

Закрытые поры — изолированные ячейки с газом внутри: пластина не пропускает воду и воздух через толщу, держит герметичность при сжатии и всплывает в воде. Открытые поры сообщаются между собой: пластина пропускает воздух и воду, но легче сжимается, лучше поглощает звук и быстрее восстанавливается после сжатия. Для уплотнения от воды нужна первая группа, для мягких прокладок и звукоизоляции — вторая; путать их — самая частая ошибка при заказе.

Типовые применения

Уплотнения крышек электрошкафов и кожухов от пыли и брызг, прокладки под приборы и панели, амортизирующие подкладки под оборудование и в упаковке, теплоизоляционные вставки, уплотнение дверей и люков с лёгким прижимом, мягкие подложки в мебели и транспорте. В каждом случае группа, плотность и толщина подбираются под усилие прижима, которое даёт конструкция.

Срок службы и признаки замены

Пористая резина стареет от постоянного пересжатия, озона и солнца: садится, теряет упругость, крошится по кромке. Уплотнение, которое больше не восстанавливается после открытия крышки, меняют; хранят запасные полосы без груза сверху.

Расчёт сечения уплотнения

Толщину полосы берут так, чтобы в закрытом состоянии она была сжата на треть-половину: меньше — не уплотняет, больше — быстро садится. Ширину — по полке крышки с запасом на отклонения; для полос с клеевым слоем ширина должна давать площадь приклейки, которая держит полосу при открывании. Сложные контуры набирают из полос с косыми стыками или вырубают целиком из листа.

Приёмка и укладка полос

Полосы принимают по группе, плотности, толщине и ширине, осматривают срез на равномерность пор. При укладке поверхность обезжиривают, полосу прикладывают без натяжения, стыки делают в углах с косым срезом, крышку закрывают через час-другой после приклейки, чтобы клей схватился в открытом состоянии.

Чего не делают с пористой резиной

Не ставят открытопористую как водяное уплотнение, не пересжимают, не растягивают при укладке, не клеят на грязь и масло, не режут тупым инструментом, не держат на солнце. Пористая резина прощает многое при выборе, но не прощает пересжатия: севшую полосу не восстановить.
