ГОСТ 5-78 — текстолит ПТ: размеры, таблица, позиции в каталоге

Что это за материал

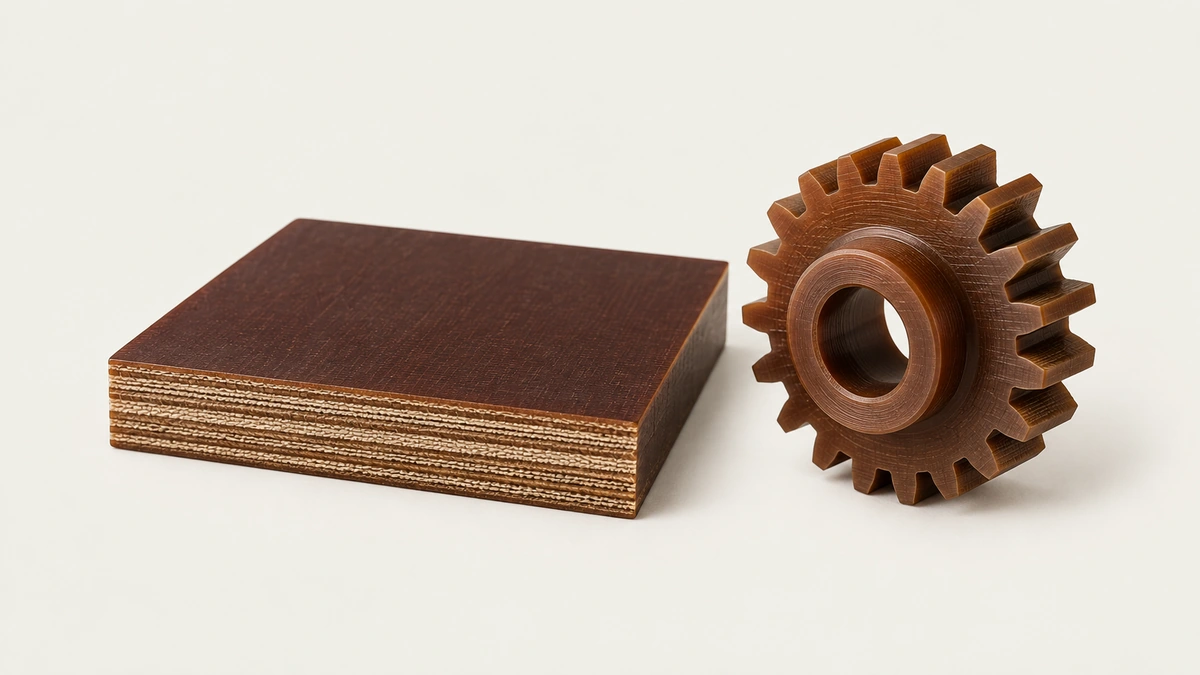

Текстолит — слоистый прессованный материал: несколько слоёв хлопчатобумажной ткани, пропитанной термореактивной смолой и спрессованных под давлением. Получается плотный лист, который хорошо обрабатывается резанием и не крошится, в отличие от многих пластиков.

Из него делают то, где нужны прочность, электроизоляция и работа без смазки: шестерни, вкладыши, прокладки, изоляционные детали, направляющие, прижимы, подшипники скольжения.

ГОСТ 5-78 утверждён в 1978 году взамен ГОСТ 5-72, ограничение срока действия снято — стандарт действующий.

Восемь марок, и марку задаёт ткань

Стандарт устанавливает пять марок текстолита — ПТК, ПТ, ПТК-С, ПТМ-1, ПТМ-2 — и три марки асботекстолита — А, Б, Г.

Важная деталь: марку определяет ткань, а не смола. Смолы у большинства марок одни и те же, различаются они основой — видом и плотностью ткани. Отсюда и разница в прочности и в обрабатываемости.

Сорта — высший и первый — есть только у ПТК и ПТ. У остальных марок сортов нет вовсе, и «текстолит ПТМ-1 высшего сорта» в заявке означает, что заказчик перепутал марку.

Как читается обозначение

Обозначение состоит из наименования материала, марки, толщины, сорта и номера стандарта: «Текстолит ПТК-20, сорт высший ГОСТ 5-78» — марка ПТК, толщина 20,0 мм, высший сорт.

Для асботекстолита сорт не указывается: «Асботекстолит Б-30 ГОСТ 5-78».

Температура: главная граница применимости

Текстолит всех марок работает от минус 40 до плюс 105 °С, асботекстолит — до плюс 130 °С.

Это и есть основной аргумент в пользу стеклотекстолита там, где нужно больше: сам по себе текстолит прочен и дёшев, но выше сотни градусов начинает терять свойства. Для узла в горячей зоне выбирают другой материал, а не другую марку текстолита.

Ряд толщин широкий — от 0,5 до 100 мм и более, всего около полусотни номиналов.

Что стоит знать при закупке

Водопоглощение тонкого листа заметно хуже табличного — а тонкий лист покупают чаще всего. В обязательной таблице стандарта для ПТ и ПТК высшего сорта водопоглощение указано не более 0,70 %, и снабженец справедливо читает это как «материал почти не тянет воду». Но норма привязана к толщине: у тонких листов относительная площадь торцов больше, и фактическое водопоглощение выходит выше.

Практический смысл: если деталь работает во влажной среде и её размеры критичны, тонкий текстолит поведёт. Там, где это важно, берут материал толще с последующей обработкой либо другой материал вовсе.

Где взять текст документа

ГОСТ 5-78 — межгосударственный стандарт, доступен в официальных базах. Прав на распространение текста у нас нет, файл мы не публикуем.

Как подобрать текстолит

Марку выбирают по назначению: конструкционный ПТ — для деталей, работающих на трение и удар (шестерни, вкладыши, направляющие), электротехнические марки — для изоляции; толщину листа — по чертежу детали с припуском на обработку. Текстолит анизотропен: прочность вдоль слоёв и поперёк разная, и деталь ориентируют так, чтобы нагрузка шла вдоль слоёв ткани.

Температура — главная граница: смола размягчается при нагреве, и деталь теряет размер. Для горячих узлов текстолит не подходит; для узлов с маслом и водой — подходит с оговорками: он впитывает влагу и слегка разбухает.

Механическая обработка

Текстолит хорошо точится, фрезеруется и сверлится, но пылит — обработку ведут с отсосом. Инструмент — острый, с большими передними углами; тупой инструмент рвёт слои и выкрашивает кромку. Резьбу нарезают с запасом по диаметру, крепёж ставят с широкими шайбами: слоистый материал сминается под головкой болта.

Заготовку перед точной обработкой выдерживают в цехе — материал набирает влагу и меняет размер; детали с жёсткими допусками обрабатывают в два прохода с промежуточной выдержкой.

Типичные ошибки

Ставить текстолит на температуру выше предела; ориентировать слои поперёк нагрузки; заменять его капролоном или полиацеталем «по цвету» — это разные материалы с разной прочностью и стойкостью; хранить листы стоймя во влажном помещении.

Хранение и приёмка

Листы хранят плашмя в сухом помещении; при приёмке — маркировка марки и толщины, отсутствие расслоений, вздутий и трещин по кромке, равномерность толщины.

Что указать в заявке

Марка, толщина, размеры листа или чертёж детали, количество, условия работы (нагрузка, температура, среда). Готовые детали точим и фрезеруем по чертежу; для сравнения с капролоном или полиацеталем назовите узел — предложим, что в нём уместнее.

Вопросы, которые задают чаще всего

Текстолит или капролон для шестерни? Капролон тише и лучше на износ, текстолит жёстче и держит форму под нагрузкой; выбор по узлу. Боится ли текстолит воды? Впитывает и слегка разбухает — для точных деталей во влажной среде это учитывают. Делаете ли детали? Да, по чертежу.

Марки и ткань: почему это решает

Основа текстолита — хлопчатобумажная ткань, пропитанная смолой; марки различаются тканью (тонкая, грубая, ткань с определённым переплетением) и смолой. Тонкая ткань даёт однородный материал для точных и мелких деталей, грубая — более ударопрочный материал для крупных шестерён и вкладышей. Конструкционный ПТ — марка общего назначения для нагруженных деталей; электротехнические марки для трения не рассчитаны.

Для деталей, работающих на истирание со смазкой — вкладыши, направляющие, — текстолит хорош тем, что удерживает масло в структуре ткани и не задирает вал.

Текстолит, капролон, полиацеталь: как выбрать

Текстолит жёстче и держит форму под нагрузкой, меньше ползёт, но боится влаги и температуры. Капролон легче, тише в зацеплении, лучше на износ, но сильнее впитывает воду и ползёт под постоянной нагрузкой. Полиацеталь стабилен по размерам и не впитывает воду, но дороже и хуже на удар. Для шестерни в масле — капролон или текстолит; для точной втулки во влажной среде — полиацеталь; для крупной нагруженной детали — текстолит.

Детали по чертежу: что учесть

При заказе детали из текстолита назовите ориентацию слоёв относительно нагрузки, требуемую чистоту поверхности и допуски: точные допуски на текстолите достижимы, но требуют выдержки заготовки и обработки в два прохода. Для шестерён укажите модуль и число зубьев или приложите чертёж зацепления; для вкладышей — посадку и условия смазки.

Крупные детали выгоднее делать из плиты нужной толщины, чем склеивать из тонких листов: клеевые слои — слабое место под нагрузкой.

Приёмка готовых деталей

Деталь из текстолита проверяют по размерам при цеховой температуре и влажности, осматривают кромки на выкрашивание и расслоение, зубья шестерён — на сколы. Детали хранят в сухом месте в упаковке до установки; выдержанная во влажном складе точная деталь может не сесть в посадку.
