ТУ 2246-410-05761784-2004 — винипласт экструзионный: размеры, таблица, позиции в каталоге

Где применяют

Винипласт ставят там, где конструкция постоянно контактует с агрессивной средой: детали химической аппаратуры, ванны и ёмкости, воздуховоды химпроизводств, футеровка стен и приямков. Лист жёсткий: держит форму, режется, сверлится, гнётся с подогревом и сваривается прутком. Температурный диапазон эксплуатации по документу — от 0 до 60 °C.

Что задаёт документ

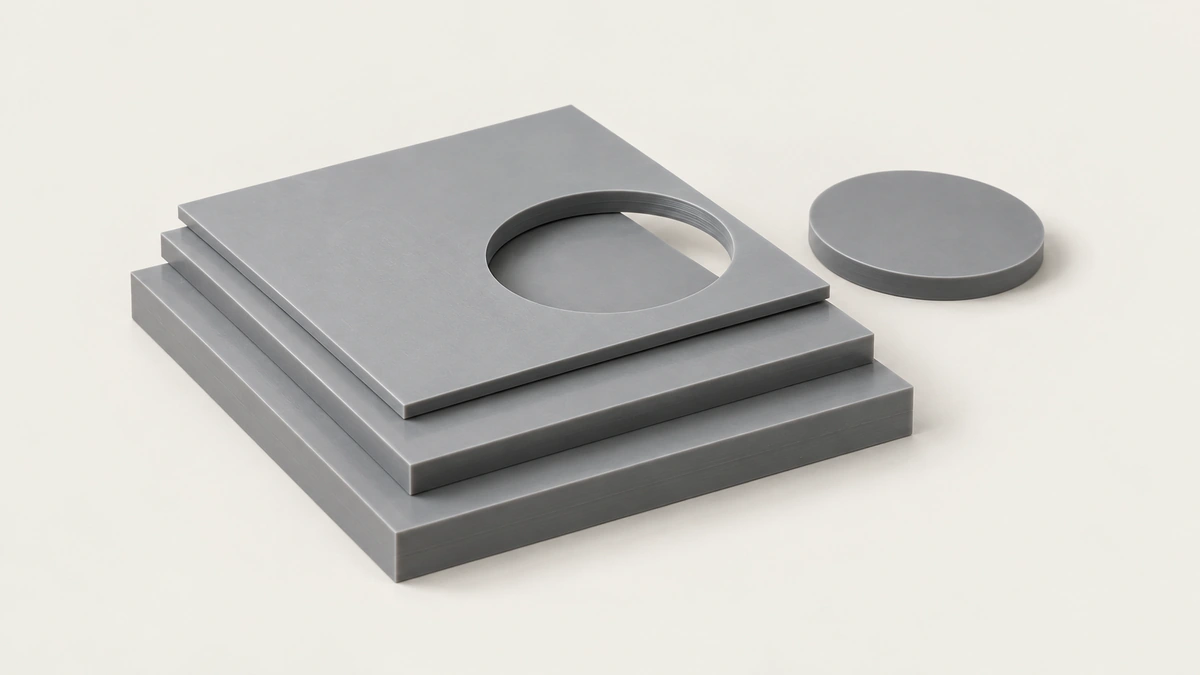

• Размеры. Неокрашенный лист 800 × 440 мм (±10 мм по стороне), толщины 2,0; 3,0; 4,0 и

5,0 мм (±20 %); иные длина и ширина — по согласованию с потребителем.

• Внешний вид. Плоский лист с ровно обрезанным краем; вздутия, трещины, раковины

и металлические частицы на поверхности не допускаются.

• Показатели. Прочность при растяжении от 30 МПа, удлинение при разрыве от 10 %, размягчение

по Вика от 85 °C, изменение размеров при прогреве не более 8 %.

• Безопасность. При температуре переработки ниже 160 °C и складском хранении вредных

веществ в опасных для человека концентрациях не выделяет; опасным грузом не считается.

• Приёмка и хранение. Партия до 5000 кг с документом о качестве, хранение в сухом помещении

не выше 35 °C, гарантийный срок три года.

Подобрать лист

Скажите узел и среду — подберём толщину и формат, посчитаем потребность, назовём срок. Резиновые уплотнения рядом с винипластовой обшивкой — межфланцевые прокладки и другие — производим сами, по чертежу или образцу. Оставить заявку.

Как подобрать лист винипласта

Толщину выбирают по расчёту жёсткости и по способу соединения: для сварных ёмкостей и ванн берут толщины, которые уверенно провариваются и не ведёт при сварке; для облицовки и футеровки — тонкие листы; для деталей с обработкой — с припуском. Экструзионный лист ровнее по толщине и удобен в сварке; для крупных толщин применяют прессованные листы по другим документам.

Винипласт стоек к кислотам, щелочам и солям, но не к растворителям и нагреву: размягчается при умеренной температуре, хрупок на морозе. Для горячих сред и улицы зимой он не подходит.

Обработка и сварка

Лист пилится, фрезеруется, сверлится и гнётся с нагревом; сваривается горячим воздухом прутком из того же материала с разделкой кромок и обезжириванием. Перегрев при сварке темнит шов и снижает прочность; недогрев даёт непровар. Клеевые соединения — клеями для жёсткого ПВХ.

Гибку ведут с равномерным нагревом линии сгиба; холодная гибка трескает и белит лист. Отверстия сверлят с малой подачей, чтобы кромка не выкрашивалась.

Что учесть при проектировании из винипласта

Материал ползёт под постоянной нагрузкой и заметно расширяется при нагреве: стенки ёмкостей усиливают рёбрами, крупные ванны ставят в каркас, длинные конструкции крепят с возможностью подвижки. Сварные швы уводят из зон максимального напряжения, углы скругляют. Для гальванических ванн предусматривают отвод тепла — винипласт не любит горячие растворы.

Типичные ошибки

Использовать выше предела температуры; варить чужим прутком; гнуть без нагрева; хранить на солнце — желтеет и хрупчает; ставить в ударные узлы без ударопрочного исполнения; путать с мягким пластифицированным ПВХ.

Хранение и приёмка

Листы хранят плашмя в затенённом сухом помещении при плюсовой температуре. При приёмке — маркировка, толщина в допуске, отсутствие пузырей, включений, коробления и трещин по кромке.

Что указать в заявке

Толщина, размеры листа, количество, назначение и среда с температурой. Для готовых ёмкостей и деталей — чертёж; варим и собираем по чертежу.

Вопросы, которые задают чаще всего

Чем винипласт отличается от листа ПВХ по ГОСТ 9639-71? Тот же непластифицированный ПВХ; разница в документе и способе изготовления. Держит ли кислоты? Большинство — да, в пределах температуры. Можно ли варить с другим пластиком? Нет, только с ПВХ.

Где винипласт работает лучше других материалов

Гальванические и травильные ванны, вентиляция агрессивных паров, футеровка ёмкостей и резервуаров, лабораторная мебель и вытяжные шкафы, короба и ограждения в химических цехах — везде, где нужна стойкость к кислотам и щелочам при умеренной температуре и где металл корродирует за сезон. Винипласт при этом легко ремонтируется сваркой на месте, чего не скажешь о стеклопластике.

Там, где среда горячая или есть растворители, винипласт уступает полипропилену, фторопласту и стеклопластику; выбор материала — по среде и температуре, а не по привычке.

Ремонт конструкций на месте

Трещины и пробоины в винипластовых ёмкостях ремонтируют сваркой горячим воздухом с накладкой из того же листа: место зачищают, обезжиривают, накладку варят по контуру двойным швом. Ремонт возможен только на сухой чистой поверхности и при плюсовой температуре; на морозе шов не держит. После ремонта ёмкость проверяют водой перед заливкой рабочего раствора.

Винипласт, полипропилен, полиэтилен: как выбрать

Винипласт жёстче и держит форму, стоек к кислотам и щелочам, легко сваривается и клеится, но боится температуры и растворителей. Полипропилен держит более высокую температуру и большинство растворителей, но мягче и не клеится. Полиэтилен дешевле и ударопрочен, но ещё мягче и хуже держит форму. Для ванн с горячими растворами — полипропилен, для холодных кислотных — винипласт, для крупных дешёвых ёмкостей — полиэтилен.

Срок службы

В помещении без солнца винипластовые конструкции служат годами; главные враги — перегрев растворов, ультрафиолет и ударные нагрузки на морозе. Признаки старения — пожелтение, помутнение, хрупкость кромок; трещины у швов проверяют при плановых осмотрах.

Что мы делаем из винипласта

Ванны и ёмкости для гальваники и травления, вентиляционные короба и переходы, вытяжные зонты, футеровку резервуаров, лабораторную мебель и защитные экраны, детали по чертежу — фрезерованные и гнутые. Собираем по чертежу заказчика или по эскизу с размерами, при необходимости с металлическим каркасом.

Для крупных изделий согласуем конструкцию до раскроя: расположение швов, рёбра жёсткости, патрубки и способ крепления влияют на срок службы сильнее, чем толщина листа.

Приёмка листа и изделий

Лист принимают по маркировке, толщине в допуске, отсутствию пузырей, включений и коробления. Готовое изделие проверяют водой на герметичность, швы — на непровар и перегрев, патрубки — на соосность. Ёмкости для агрессивных сред перед первым заполнением промывают и осматривают ещё раз.

Чего с винипластом не делают

Не греют выше предела, не ставят на солнце без защиты, не бьют на морозе, не варят чужим прутком, не заливают горячими растворами без расчёта, не используют для растворителей. Каждое из этих «не» — из практики ремонтов треснувших ёмкостей.

Температура: границы применения

У винипласта узкий рабочий диапазон: при умеренном нагреве он размягчается и ползёт, на морозе становится хрупким и трескается от удара. Поэтому ёмкости для горячих растворов из него не делают, а конструкции на улице защищают от солнца и не нагружают ударами зимой. Внутри отапливаемого цеха с холодными и тёплыми растворами материал работает годами.
