ТУ 6-05-810-88 — заготовки из фторопласта-4: размеры, таблица, позиции в каталоге

Что это за материал

Фторопласт-4 (ПТФЭ, за рубежом известен как тефлон) — полимер с уникальным сочетанием свойств: он химически инертен почти ко всему, что встречается в промышленности, и имеет самый низкий коэффициент трения среди конструкционных пластиков.

По этим ТУ выпускают заготовки, а не готовые детали. Прямо оговорено: «изготовление деталей из заготовок производится методом механической обработки» — то есть материал покупается под точение и фрезеровку.

Назначение по тексту ТУ: «для изготовления уплотнительных, электроизоляционных, антифрикционных, химически стойких элементов конструкций».

Формы заготовок

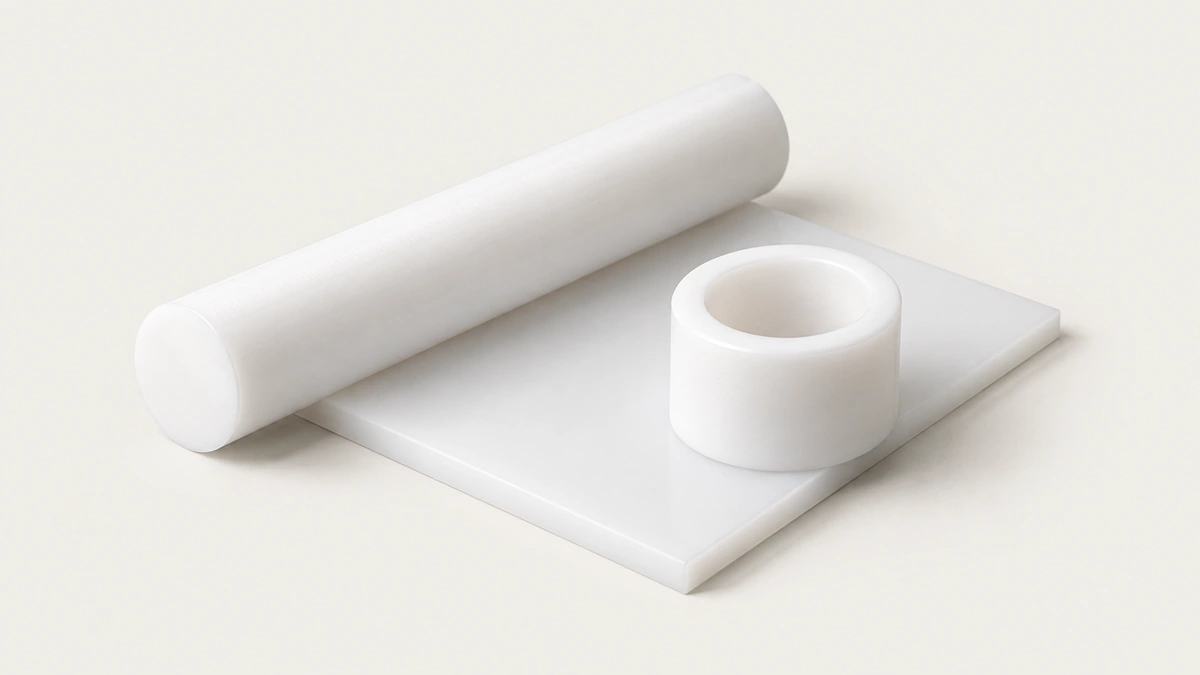

Пластины, бруски, диски, стержни, втулки (кольца). «Лист» в прайсах — это, как правило, та же пластина.

Сортов два — высший и первый. Различаются они только допустимыми дефектами внешнего вида: цвет, включения. На механику сорт не влияет.

Температура: рекордный диапазон и жёсткий потолок

От минус 269 до плюс 250 °С — по тексту ТУ. Нижняя граница практически абсолютный ноль: фторопласт не охрупчивается там, где любая резина рассыпается.

Верхняя граница жёсткая, и причина названа в самих ТУ: выше 250 °С начинается термоокислительная деструкция с выделением фтористого водорода и других продуктов распада. Это не «материал теряет свойства» — это выделение вредных веществ, поэтому 250 °С здесь не рекомендация, а предел.

Размеры

Собственного размерного ряда в этих ТУ нет: номинальные размеры заготовок соответствуют номенклатуре предприятия-изготовителя либо чертежам и спецификациям, согласованным с потребителем.

Практический вывод: размер в наименовании позиции — это ассортимент конкретного завода, а не норма документа, и при жёстких требованиях его сверяют по спецификации.

Что стоит знать при закупке

Чистый Ф-4 и наполненные марки — это разные документы. Белые заготовки Ф-4 и Ф-4А идут по этим ТУ; чёрный коксонаполненный Ф4К20, Ф4К15М5 и стеклонаполненный Ф4С15 — по другим.

Подмена в обе стороны встречается постоянно, и она не безобидна. Чистый фторопласт хладотекуч: под постоянной нагрузкой он медленно ползёт, и деталь теряет размер. В нагруженном подвижном узле наполненная марка действительно уместнее. Но в химически агрессивной среде наполнитель может оказаться слабым звеном — и там нужен именно чистый.

О документе

Текста ТУ в открытом доступе нет, и мы его не публикуем — он принадлежит разработчику. На партию пришлём паспорт и сертификат.

Как подобрать заготовку из фторопласта

Форму заготовки выбирают по детали: стержень — для втулок, колец и уплотнений; лист и пластина — для прокладок, направляющих, футеровки; труба — для крупных втулок. Размер — с припуском на обработку и на податливость материала: фторопласт мягкий, при зажиме деформируется, и точную деталь делают с осторожностью.

Марка и наполнитель — по узлу: чистый фторопласт для химической стойкости и антипригарности, наполненный (графит, кокс, бронза, стекловолокно) — для узлов трения и там, где чистый фторопласт течёт под нагрузкой.

Механическая обработка

Фторопласт точится и фрезеруется острым инструментом с большими передними углами при малых подачах; зажимать заготовку нужно мягко — она сминается. Материал имеет большой коэффициент расширения, поэтому размеры контролируют при стабильной температуре. Стружка не отводит тепло, деталь греется — обработку ведут с охлаждением воздухом.

Резьба в фторопласте слабая; для крепления применяют металлические вставки или обхватывающие конструкции. Свариванию и склеиванию обычными клеями материал не поддаётся — соединяют механически.

Эксплуатация: холодная текучесть и температура

Под постоянной нагрузкой фторопласт течёт: прокладка из чистого фторопласта со временем истончается и требует подтяжки, а втулка под давлением деформируется. Для нагруженных узлов берут наполненные марки или конструкцию, ограничивающую деформацию — обойму, канавку. Верхний предел температуры высокий, но выше него материал разлагается с выделением вредных продуктов; перегревать фторопласт нельзя.

Типичные ошибки

Ставить чистый фторопласт под большую постоянную нагрузку; резать тупым инструментом; жёстко зажимать при обработке; пытаться клеить обычным клеем; перегревать при обработке или в узле; путать фторопласт с полиэтиленом по внешнему виду.

Хранение и приёмка

Заготовки хранят в чистой упаковке, стержни без прогиба, листы плашмя; материал не боится влаги и света, но собирает пыль и царапается. При приёмке — маркировка, отсутствие трещин, включений и пор на торцах, размеры в допуске.

Что указать в заявке

Марка (чистый или наполненный), форма и размеры заготовки или чертёж детали, количество, условия работы: среда, температура, нагрузка, трение. Детали точим по чертежу; для сравнения с капролоном или полиацеталем назовите узел.

Вопросы, которые задают чаще всего

Почему прокладка из фторопласта «села»? Холодная текучесть под нагрузкой; помогают наполненная марка или конструкция с ограничением. Можно ли фторопласт в пищевое оборудование? Чистые марки с подтверждением изготовителя — да. Чем отличается от капролона? Химической стойкостью и температурой в пользу фторопласта, прочностью и стабильностью размеров — в пользу капролона.

Наполнители подробнее

Чистый фторопласт — максимальная химическая стойкость, антипригарность и диэлектрические свойства, но низкая износостойкость и холодная текучесть. Графитонаполненный — лучше на трение и теплопроводность. Коксонаполненный — износостойкость и прочность на сжатие. Бронзонаполненный — самая высокая износостойкость и теплопроводность для тяжёлых узлов трения, но ниже химическая стойкость. Стеклонаполненный — жёсткость и стойкость к ползучести. Выбор — по узлу, а не по цене.

Типовые применения

Прокладки и кольца для агрессивной химии, уплотнения арматуры и насосов, направляющие и опоры скольжения, втулки без смазки, изоляторы и детали приборов, футеровка и антипригарные накладки. Из наполненных марок — поршневые кольца и опорные кольца в гидравлике и пневматике, где чистый фторопласт выдавливается.

Срок службы

Фторопласт не стареет от времени, света и влаги; его ресурс определяют нагрузка, трение и температура. Деталь меняют по износу или по деформации от текучести; запасные заготовки хранятся неограниченно долго при защите от пыли и царапин.

Приёмка деталей и заготовок

Детали проверяют по размерам при стабильной температуре, поверхность — на задиры и подплавление, кромки — на заусенцы; наполненные марки — на равномерность цвета, что говорит о равномерности наполнителя. Заготовки хранят в чистой упаковке, стержни без прогиба, листы плашмя.

Для партий деталей из фторопласта делаем контрольный образец на согласование: материал податлив, и допуски на нём подтверждают измерением, а не чертежом.

Чего не делают с фторопластом

Не нагружают чистый фторопласт постоянным давлением без обоймы, не зажимают жёстко при обработке, не режут тупым инструментом, не перегревают в узле и при обработке, не пытаются клеить и варить обычными способами, не подбирают наполненную марку без учёта среды. Материал терпелив к химии и времени, но не к ошибкам конструкции.
