ГОСТ 6308-71 — войлок полугрубошерстный: размеры, таблица, позиции в каталоге

Что это за документ

ГОСТ 6308-71 — стандарт на полугрубошерстный технический войлок и детали из него: сальники, прокладки, фильтры. Утверждён 18 августа 1971 года взамен ГОСТ 6308-61, действует с четырьмя изменениями.

Полугрубошерстный — самый ходовой из трёх видов. Он дешевле тонкошерстного и плотнее грубошерстного, поэтому им закрывают большинство обычных задач: сальники валов, прокладки под крышки, уплотнение разъёмов.

Виды, марки и плотность

Обозначение собирается из двух признаков — вид шерсти и назначение:

• П — полугрубошерстный чистошерстяной, Пх — с содержанием химических волокон;
• С — сальник, Пр — прокладка, Ф — фильтр.

Прокладочный войлок дополнительно делится по степени уплотнения: марка А — плотность (0,34 ± 0,02) г/см³, марка Б — (0,28 ± 0,02) г/см³, «для мягких прокладок». У сальникового плотность (0,38 ± 0,02) г/см³, у фильтрового — (0,24 ± 0,02) г/см³.

Плотность здесь и есть главный параметр: она решает, будет войлок держать масло или пропускать его.

Как читается обозначение

Формула: вид шерсти + назначение + марка (только для прокладок) + толщина в мм + стандарт.

• «войлок ПС 10 ГОСТ 6308-71» — сальниковый, 10 мм;
• «войлок ППр А10 ГОСТ 6308-71» — прокладочный марки А, 10 мм;
• «войлок ППр Б10» — то же, но мягкая марка Б;
• «войлок ПхС 10» — сальниковый с содержанием химических волокон.

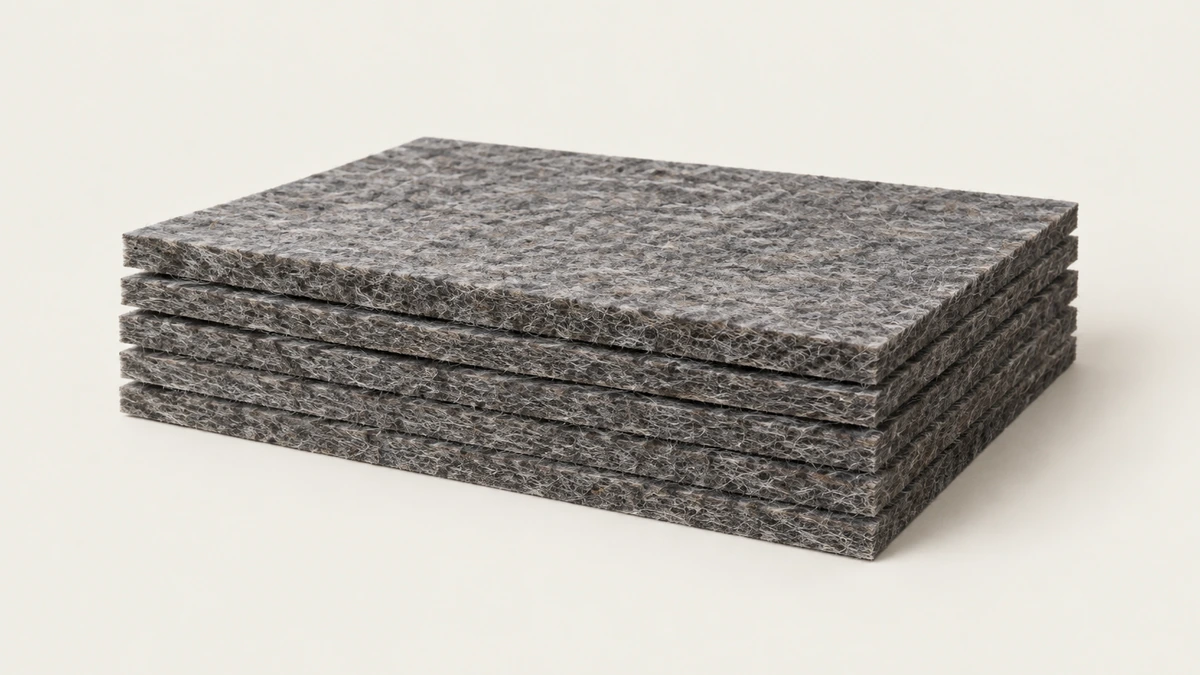

Размеры

Полотно: длина от 0,8 до 5,0 м, ширина от 0,7 до 2,0 м — по согласованию с потребителем. Допуски по толщине полотна крупные: от 6 до 10 мм — ±2,0 мм; свыше 10 до 15 мм — ±2,5 мм; свыше 15 до 20 мм — ±3,0 мм. У вырубленных деталей допуски заметно жёстче.

Что стоит знать при закупке

Прокладочный войлок марки Б по этому стандарту не бывает кольцом и не бывает диском — только лентой, пластиной или фигурной деталью. В таблице деталей среди колец и дисков есть позиции марки А и нет ни одной марки Б, а в таблице допусков на диаметры в строке «марка Б» стоят прочерки во всех графах.

Практический смысл: заявка «кольцо войлочное ППрБ по ГОСТ 6308-71» нормативно пуста. Либо кольцо марки А, либо деталь другой формы.

Чего в этом стандарте нет

Температур и давлений ГОСТ 6308-71 не нормирует. Проверено по полному тексту: слов «температура» и «давление» в нормируемых показателях нет. Рабочий диапазон задаёт узел и смазка, а не войлок.

Другие войлочные стандарты

Полугрубошерстный войлок — средний из трёх сортов, и вопрос «какой войлок нужен» чаще всего решается именно вокруг него: если деталь точная и работает на трение, поднимаются на ступень выше, к тонкошерстному по ГОСТ 288-72; если нужна толстая дешёвая подкладка или изоляция, опускаются к грубошерстному по ГОСТ 6418-81. Сам полугрубошерстный остаётся там, где важны цена и приемлемая однородность одновременно: сальники неответственных узлов, прокладки под кожухи, круги для черновой полировки.

Практическое правило выбора: сначала назвать, чем деталь занята — трение, уплотнение, амортизация, изоляция, — и только потом смотреть на сорт. Один и тот же сорт в одной роли уместен, в другой избыточен или недостаточен.

Где взять текст документа

Стандарт межгосударственный и опубликован в официальных базах Росстандарта; там же виден его текущий статус и изменения. На этой странице пересказаны только назначение, виды и правила применения — числовые нормы плотности и допусков остаются в самом документе, и перед закупкой под жёсткие требования их сверяют по первоисточнику, ссылка на который стоит внизу страницы.

Где полугрубошерстный войлок к месту

Полугрубошерстный войлок занимает середину между точным тонкошерстным и грубым подкладочным: его берут для уплотнений и прокладок средней точности, для сальниковых колец в неответственных узлах, для полировальных и шлифовальных кругов грубой обработки, для тепло- и звукоизоляции и как подкладку под оборудование.

По цене он заметно выгоднее тонкошерстного при близких свойствах в узлах, где однородность структуры не критична; там, где важна точность и отсутствие пыли, всё же берут тонкошерстный.

Как подобрать

Толщину — по узлу: канавка сальника, требуемая мягкость прокладки, жёсткость круга. Плотность — по сорту: плотные для уплотнений и кругов, менее плотные для изоляции и подкладок. Для работы со смазкой — сорт без посторонних волокон.

Войлок не держит высокую температуру и агрессивные среды; для таких узлов он не заменяет резину и фторопласт. Влажность — тоже враг: намокший войлок теряет форму и заводит моль.

Вырубка и установка

Детали вырубают штампом, кромка получается ровной; сальниковые кольца пропитывают маслом до установки. Кольцо в канавке — с натягом по наружному диаметру и лёгким прижимом к валу; перетяг греет и выгорает.

Подкладки под оборудование режут с запасом и прижимают по всей площади; войлок под точечной нагрузкой продавливается и перестаёт гасить вибрацию.

Типичные ошибки

Сухое кольцо в узле; войлок на горячем валу; грубый сорт для полировки — царапает; хранение во влажности. Для высоких скоростей и агрессивных сред нужны резиновые манжеты, войлок их не заменяет.

Хранение и заявка

Сухое помещение, упаковка, защита от моли, листы плашмя. В заявке: толщина, сорт, размеры листа или деталей, количество, назначение; готовые детали вырубаем по чертежу.

Вопросы, которые задают чаще всего

Когда брать полугрубошерстный, а когда тонкошерстный? Для точных уплотнений и полировки — тонкошерстный, для прокладок, изоляции и неответственных сальников — полугрубошерстный. Пропитывать ли кольца? Да, маслом до установки. Держит ли войлок воду? Нет, он её впитывает; для влажных узлов нужна резина.

Пропитка колец и обслуживание

У полугрубошерстного войлока пропитка держится хуже, чем у тонкошерстного: волокно грубее, каналы крупнее, масло уходит быстрее. Поэтому кольца из него в узлах с длинными интервалами обслуживания пропитывают повторно чаще, а в узлах с постоянной подачей смазки это преимущество — войлок отдаёт масло валу охотнее. Признак отработавшего кольца тот же: сухой вал или течь наружу.

Звуко- и теплоизоляционные вставки из этого сорта служат, пока сухие и не запылены; их осматривают при ревизии кожухов и меняют вместе с кожухом, если войлок слежался.

Расчёт и заказ деталей

Заказ деталей средней точности из этого сорта оправдан, когда тонкошерстный войлок избыточен по цене: сальники редукторов и вентиляторов, прокладки под кожухи, круги для черновой полировки. Пришлите чертёж или образец и назовите, работает ли деталь на трение, — по этому выберем сорт и плотность, а не только толщину.

Для изоляционных вставок в кожухи выгоднее заказать готовые детали по контуру кожуха с вырезами под крепёж: раскрой листа на месте даёт отходы и рваные кромки, которые пылят.

Температура и среды: границы

Полугрубошерстный сорт занимает середину и по стойкости: он терпит консистентные смазки и минеральные масла, но в воде разбухает, при нагреве тлеет, в кислотах и щелочах разрушается. Под вибрацией он держит форму лучше грубого войлока, но уступает тонкошерстному; под ударной нагрузкой — сминается и не восстанавливается. Для узлов за этими границами — резина или фторопласт.

Войлочное кольцо или резиновая манжета

В редукторах и вентиляторах старой конструкции полугрубошерстное кольцо стоит десятилетиями и меняется за минуты; переходить на резиновую манжету стоит только при переходе на жидкую смазку под давлением или при росте оборотов. Канавка под войлок и посадочное место под манжету не совпадают — это переделка узла, а не замена детали.

Для звукоизоляции и подкладок войлок не конкурирует с резиной по стойкости, но выигрывает по цене и простоте раскроя.

Хранение готовых деталей

Вырубленные кольца и прокладки хранят в закрытой таре плашмя, чтобы они не деформировались и не набирали пыль: пыльное кольцо в сальнике работает как абразив. Пропитанные кольца хранят отдельно от сухих, в промасленной бумаге, и не дольше срока, который допускает масло без окисления.
