ГОСТ 6418-81 — войлок грубошерстный: размеры, таблица, позиции в каталоге

Что это за документ

ГОСТ 6418-81 — стандарт на грубошерстный технический войлок и детали из него, а также на войлок как изоляционный материал. Утверждён 21 мая 1981 года взамен ГОСТ 6418-67; ограничение срока действия снято.

Грубошерстный — самый толстый и самый дешёвый из трёх. Его берут туда, где нужна масса и объём, а не точность: прокладки под тяжёлые узлы, тепловая и звуковая изоляция, защита от ударов и сотрясений.

Виды и плотность

• ГС — для сальников, плотность (0,36 ± 0,02) г/см³;
• ГПр — для прокладок, две марки по степени уплотнения: А — (0,32 ± 0,02) г/см³, Б — более мягкая;
• ГФ — для фильтров;
• отдельно — войлок как изоляционный материал.

Как читается обозначение

«Войлок ГПрА10 ГОСТ 6418-81» — грубошерстный, для прокладок, марка А, толщина 10 мм. Так же «войлок ГС10» — сальниковый той же толщины.

Размеры

Полотно: длина от 1,0 до 5,0 м, ширина от 0,7 до 2,0 м, толщина от 8,0 до 20,0 мм с шагом 1 мм.

Что стоит знать при закупке — про допуск

Допуск по толщине полотна здесь очень большой: от 8 до 10 мм — ±2,0 мм; свыше 10 до 15 мм — ±2,5 мм; свыше 15 до 20 мм — ±3,0 мм.

Это значит, что «войлок ГПрА10» законно приезжает толщиной от 8 до 12 мм, и претензия по толщине не проходит — так написано в стандарте. У вырубленной детали допуск втрое жёстче, чем у полотна.

Практический вывод: если толщина критична для узла, заказывать надо не полотно, а вырубленную деталь по чертежу — там нормы другие.

Чего в этом стандарте нет

Температур и давлений ГОСТ 6418-81 не нормирует — как и два соседних войлочных стандарта. Нормируются плотность, толщина, размеры и механика.

Другие войлочные стандарты

Технический войлок делится по виду шерсти, и каждому виду отведён свой стандарт. Если не уверены, какой нужен, смотрите все три:

• тонкошерстный — ГОСТ 288-72: самый плотный и тонкий, для точных сальников и прокладок;
• полугрубошерстный — ГОСТ 6308-71: середина, самый ходовой;
• грубошерстный — ГОСТ 6418-81: толстый и дешёвый, для прокладок, изоляции и звукопоглощения.

Где взять текст документа

ГОСТ 6418-81 — межгосударственный стандарт, доступен в официальных базах. Прав на распространение текста у нас нет, файл мы не публикуем.

Где грубошерстный войлок к месту

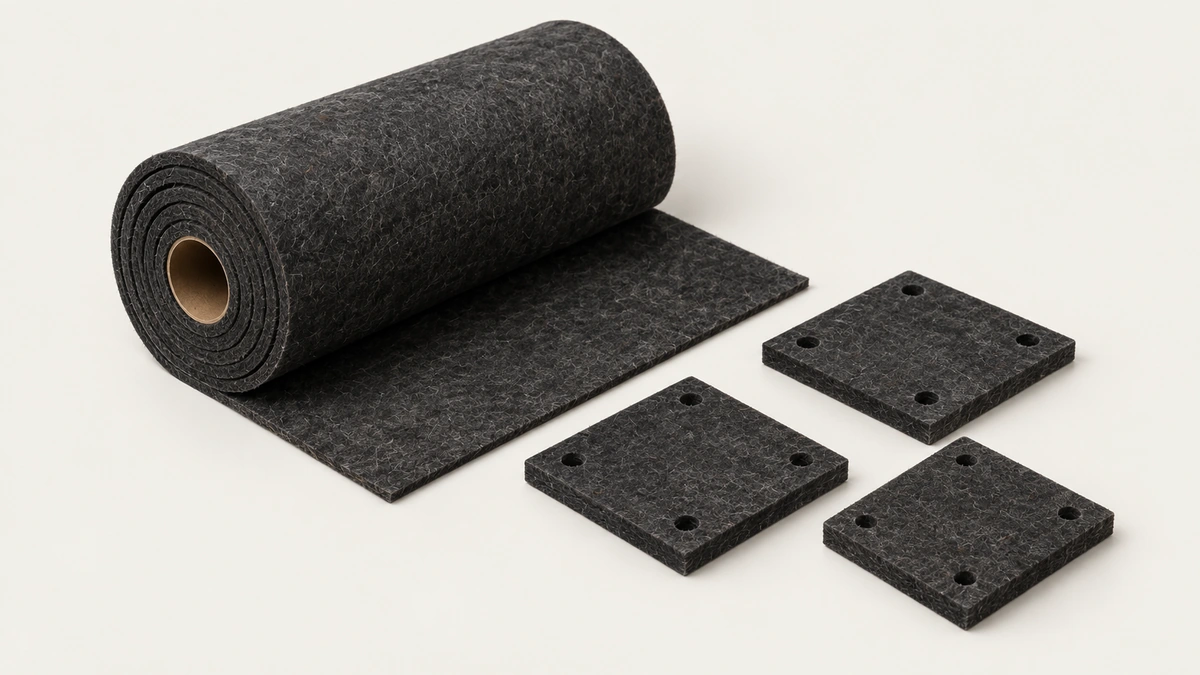

Грубошерстный войлок — самый дешёвый и самый толстый из технических: его берут для подкладок под станки и оборудование, для гашения вибрации и шума, для утепления и как прокладочный материал там, где точность не нужна. В уплотнениях он работает только в самых неответственных узлах.

Его сила — толщина и упругость при низкой цене; слабость — неоднородность и пыление, поэтому в точных узлах и рядом с открытыми механизмами его не применяют.

Как подобрать

Толщину — по требуемой амортизации или изоляции; для подкладок под оборудование берут толстые листы и режут по контуру опоры. Плотность — по нагрузке: под тяжёлое оборудование плотнее, иначе войлок продавливается и перестаёт работать.

Стандарт задаёт допуски по толщине, и это важно для подкладок под станину: разнотолщинность даёт перекос. При закупке под точную установку допуск оговаривают отдельно.

Установка и эксплуатация

Подкладку режут с небольшим запасом по контуру и прижимают равномерно по всей площади; точечная нагрузка от болтов без шайб продавливает войлок. Под оборудование с маслом войлок защищают от протечек — пропитанный маслом он теряет упругость и становится пожароопасным.

Во влажных помещениях войлок изолируют от пола: набравший воду он не гасит вибрацию и гниёт.

Типичные ошибки

Главная ошибка с этим сортом — ждать от него того, что даёт тонкошерстный: точности, однородности, малой пыли. Вторая — класть под пресс или компрессор, где он продавливается за месяц. Третья — оставлять на мокром полу и под протечками масла. Грубошерстный войлок хорош как дешёвая объёмная подкладка и изоляция, и только так его и стоит применять.

Хранение и заявка

Рулоны грубошерстного войлока тяжёлые и объёмные: место на складе считают заранее, а рулон кладут на стеллаж, а не ставят на пол. В заявке главное — нагрузка на подкладку и площадь опоры: по ним подбирается плотность, а толщина и размеры идут следом.

Вопросы, которые задают чаще всего

Подойдёт ли грубошерстный войлок под станок? Да, при подобранной плотности и защите от масла и влаги. Можно ли использовать его как сальник? Только в неответственных узлах; для точных — тонкошерстный. Как долго служит подкладка? Пока держит упругость; продавленную и промасленную меняют.

Расчёт подкладок под оборудование

Площадь подкладки берут по опорной поверхности станины или рамы; толщину — по требуемой амортизации, а плотность — по давлению: массу оборудования делят на площадь опор и сравнивают с тем, что войлок выдерживает без продавливания. Под тяжёлое оборудование ставят плотные толстые листы, под лёгкие столы и стойки достаточно тонких.

Под точечные опоры и болты ставят широкие шайбы: болт без шайбы прорезает войлок. Между войлоком и влажным полом — плёнка или лист, иначе войлок набирает воду.

Для больших станин выгоднее заказать подкладки, вырезанные по контуру опор, чем резать рулон на месте с потерями и неровной кромкой.

Звуко- и теплоизоляция войлоком

Грубошерстный войлок гасит структурный шум и вибрацию лучше, чем воздушный: его кладут под оборудование, между рамой и кожухом, в стыки конструкций. Как теплоизоляция он работает в сухих условиях при умеренной температуре; на горячих поверхностях тлеет, во влажных — набирает воду и теряет свойства. Для влажных и горячих узлов применяют минеральные и базальтовые материалы.

В кожухах и коробах войлок закрывают от масла и пыли: промасленный войлок горюч, запылённый теряет упругость.

Срок службы и признаки износа

О состоянии подкладки судят по толщине под нагрузкой: если лист сжат более чем вдвое и не восстанавливается после снятия груза, он отработал. Рост вибрации и гула оборудования — второй признак. Замену совмещают с плановой остановкой и проверкой шайб под болтами.

Войлок или резиновые виброопоры

Войлочная подкладка проще и дешевле, но продавливается под тяжёлым оборудованием и не любит масла и влаги; резиновые виброопоры держат нагрузку годами и рассчитаны на масло. Для лёгких станков, столов и стоек войлок оправдан; для прессов, компрессоров и станков с большой массой — резиновые опоры или резинометаллические амортизаторы, которые мы тоже подберём по нагрузке.

Смешанный вариант — резиновая опора на войлочной подкладке — встречается, но заметного выигрыша не даёт.

Хранение листов и подкладок

Листы и рулоны хранят в сухом помещении на стеллажах, не на полу и не у наружных стен; сложенный втрое рулон за месяцы получает заломы, которые не расправляются, поэтому крупные листы хранят плашмя. Готовые подкладки под оборудование держат в закрытой таре, чтобы до установки они не набрали пыль и масло из цеха.
