Что это за документ

ТУ 38-114339-88 — технические условия на плетёные сальниковые набивки из растительного волокна: льняную ЛП-31 и хлопчатобумажную ХБП-31. Это отраслевой документ; он принадлежит разработчику и в открытых базах стандартов не публикуется.

Набивки этих же марок выпускаются и по ГОСТ 5152-84 — общему стандарту на сальниковые набивки. Если вам нужна не конкретная марка, а подбор по среде и давлению, начните со страницы ГОСТ 5152-84: там разобрано, как набивка выбирается по условиям работы.

Чем эти марки отличаются от асбестовых

Главное — в названии: безасбестовые. Асбест в оборудовании пищевых производств и в системах холодного питьевого водоснабжения запрещён санитарными нормами, и ЛП с ХБП занимают именно эту нишу. Там, где раньше стоял АП, сегодня ставят ХБП.

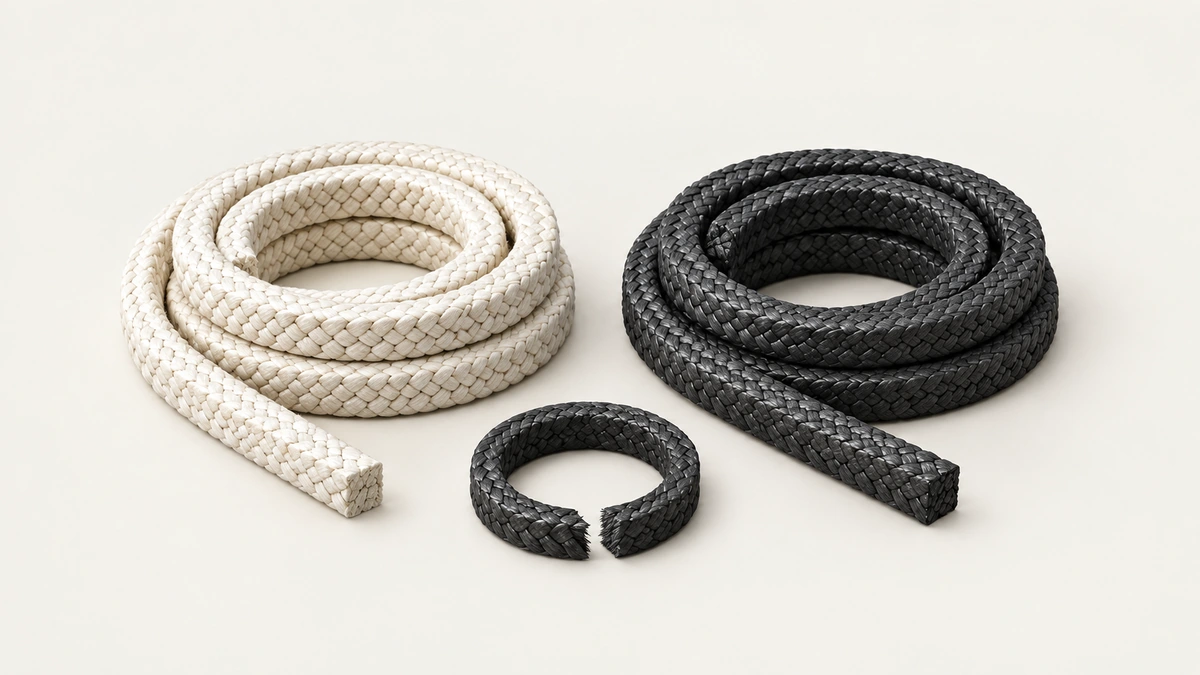

• ЛП-31 — льняная, плетёная, пропитанная антифрикционным составом и графитированная. Лён прочнее хлопка на разрыв и лучше держит давление, поэтому ЛП обычно идёт на насосы и арматуру с более тяжёлыми условиями;
• ХБП-31 — хлопчатобумажная, плетёная, пропитанная жировым антифрикционным составом и графитированная. Мягче льняной, меньше изнашивает вал, стандартна для пищевых производств и холодной питьевой воды.

Пропитка и графит здесь не добавка, а часть конструкции: они дают набивке скользить по штоку и не давать ему задиров. Сухая набивка греется и точит вал.

Где применяется

Сальниковые камеры арматуры и насосов: вода техническая и питьевая, воздух, инертные газы, нейтральные пары, минеральные масла и нефтепродукты. Набивку укладывают в камеру кольцами, обжимают грундбуксой и подтягивают по мере приработки.

Рабочие параметры зависят от марки и узла и указываются в документах на конкретную партию.

Как читается обозначение

«Набивка ХБП-31 16×16 мм ТУ 38-114339-88» — марка ХБП-31, сечение шнура 16×16 мм.

Сечение определяется не диаметром вала, а шириной сальниковой камеры: это половина разности диаметров камеры и вала. Набивка меньшего сечения не уплотнит, большего — не даст затянуть грундбуксу ровно.

О документе

Текста ТУ 38-114339-88 у нас нет, и мы его не публикуем: технические условия принадлежат разработчику. На конкретную партию можем прислать паспорт и сертификат.

Как подобрать безасбестовую набивку

Марку выбирают по среде и температуре: хлопчатобумажная основа с пропиткой рассчитана на воду и нейтральные среды при умеренной температуре, лубяная — на похожие условия с другой пропиткой; обе не заменяют асбестовые и графитовые набивки на паре и высоких температурах. Предел по температуре задан ТУ и он ниже, чем у асбестовых марок.

Сечение берут по камере: разность диаметров расточки и штока, делённая пополам, округлённая до ближайшего меньшего сечения ряда. Число колец — по глубине камеры с ходом грундбуксы на дожатие.

Безасбестовая набивка — выбор там, где асбест запрещён регламентом предприятия или нежелателен по условиям обслуживания, и где температура и среда в её пределах. Вне этих пределов честнее выбрать другой документ.

Установка и эксплуатация

Камеру чистят до металла, шток осматривают на задиры; кольца режут под углом 45°, стыки разводят по окружности. Грундбуксу подтягивают после пуска малыми шагами до капельной течи — на насосах капля в минуту охлаждает пару трения. Перетянутая набивка греется и выгорает.

Пропитка мигрирует к поверхности со временем; набивку, пролежавшую долго, перед установкой проверяют на гибкость.

Замена и типичные ошибки

Донабивать поверх старых колец; ставить набивку на пар и температуру выше её предела; путать её с уплотнительным шнуром; тянуть грундбуксу до упора. Замена асбестовой марки на безасбестовую «по сечению» без проверки температуры — самая дорогая ошибка: набивка сгорает за смену.

Хранение и приёмка

Сухое помещение, заводская упаковка, вдали от отопления и солнца. При приёмке — маркировка, равномерность сечения, целостность оплётки, отсутствие выпадающих прядей; ломающаяся при изгибе набивка отработала на складе.

Что указать в заявке

Среда и температура, давление, диаметры штока и расточки, характер движения, число узлов и глубина камеры; отпуск на вес, готовые кольца — под заказ. Если возможна асбестовая или графитовая марка — скажите, где стоит узел, подберём по документу с подходящим пределом.

Вопросы, которые задают чаще всего

Чем ЛП-31 отличается от ХБП-31? Основой волокна — лубяная и хлопчатобумажная — и пропиткой; условия применения близки, выбор по среде. Можно ли ставить на пар? Нет, предел по температуре ниже; для пара — другие марки. Заменяет ли она АП-31? Только в пределах своей температуры и среды.

Когда безасбестовая набивка выигрывает, а когда нет

Выигрывает там, где температура и среда в её пределах и где предприятие ограничивает применение асбеста: водяные насосы, арматура на воде и нейтральных средах, узлы с частым обслуживанием, где важно отсутствие асбестовой пыли при разборке. Проигрывает на паре, горячих нефтепродуктах и агрессивных средах — там нужны асбестовые с пропиткой либо графитовые и фторопластовые набивки по другим документам.

Сравнивать марки нужно по паре «среда + температура», а не по цене за килограмм: сгоревшая за смену набивка дороже любой экономии.

Расчёт количества

Погонную длину считают по числу колец на узел, среднему диаметру кольца и числу узлов с запасом на обрезки; массу — по сечению и плотности набивки. Отпуск на вес; готовые кольца нарезаем под диаметр по заявке, если удобнее получать комплекты на узел.

Для ремонтных бригад удобно держать на складе два-три ходовых сечения, а не полный ряд: большинство узлов на предприятии повторяются.

Срок службы и признаки замены

Срок службы определяют шток, режим поджатия и среда: изношенный вал режет любую набивку, перетянутая грундбукса выжигает пропитку. Признаки замены — постоянная течь, которую не убирает подтяжка, потемнение и затвердение набивки, нагрев сальника. Плановая замена при остановке дешевле аварийной.

Выбор по условиям: короткая памятка

Вода и нейтральные среды при умеренной температуре — безасбестовые марки этого ТУ. Пар, горячие нефтепродукты, высокие температуры — асбестовые с пропиткой или графитовые. Агрессивная химия — фторопластовые. Пищевые среды — исполнения с подтверждением изготовителя. Если узел на границе — назовите температуру и среду, выберем документ с запасом, а не «на пределе».

Подготовка штока перед установкой

Новую набивку ставят только на проверенный шток: задиры, риски и коррозия режут оплётку за дни, и виноватой оказывается набивка. Шток осматривают, при необходимости шлифуют или заменяют; сальниковую камеру чистят до металла, включая дно, где скапливаются остатки старых колец и пропитки. Только после этого укладывают новые кольца с разведёнными стыками.
