ТУ 5769-001-12469268-2012 — базальтовый шнур: размеры, таблица, позиции в каталоге

Где применяют

Шнур предназначен для изоляции тепловых агрегатов и теплопроводящих систем общего и специального назначения. Отрасли: строительство, транспорт газа и нефти, теплосети и ТЭЦ, электростанции включая атомные, котельные, нефтепереработка, судостроение, металлургия, пищевая промышленность.

Температура изолируемой поверхности — от минус 190 до 1000 °C; верхнюю границу задаёт оплётка, а не сердечник.

Как читается марка

Обозначение: тип (ШБТ), диаметр в мм, буква оплётки, признак двойной оплётки, номер ТУ. Буква задаёт предельную температуру: С — стеклянная нить, до плюс 450 °C; Б — базальтовая и К — кремнезёмная, до плюс 1000 °C. Пример: ШБТ-40-С ТУ 5769-001-12469268-2012.

Что регулирует документ

• размеры: диаметр 10–80 мм с отклонением ±2 мм, длина до 1000 м, иные — по согласованию;
• исходные материалы сердечника и оплётки;
• показатели по маркам ШБТ-10…ШБТ-70: плотность 40–382 кг/м³, теплопроводность

0,037–0,106 Вт/(м·К) при 25, 125 и 300 °C;

• пожарную безопасность: негорючий (НГ), невзрывоопасен;
• приёмку партиями, методы контроля, маркировку; гарантийный срок хранения — 12 месяцев.

Что из этого есть у нас

Базальтового шнура по этому ТУ в каталоге нет: держатель условий — сторонний завод, изделие мы не заявляем.

Близкое по назначению — асбестовые шнуры ШАОН. Материал и предельная температура у них другие, подбор — по условиям узла:

Весь ряд 3–40 мм — в разделе

Шнур асбестовый; требования —

ГОСТ 1779-83.

Подобрать изделие

Назовите диаметр, температуру на поверхности и условия работы — подберём шнур под задачу

или изготовим уплотнение по чертежу.

Что такое базальтовый шнур

Сердечник шнура — базальтовое волокно без связующего, оплётка — базальтовый ровинг, стеклянная нить или металлическая проволока. Базальт — расплавленный и вытянутый в волокно природный камень, поэтому шнур не горит, не гниёт, не впитывает воду и не даёт асбестовой пыли; это основная безасбестовая замена для теплоизоляции труб, печных дверец и уплотнения тепловых зазоров.

Оплётка задаёт механику: ровинг — гибкость и мягкость, проволока — стойкость к истиранию и вибрации; выбор оплётки — по тому, как шнур будет закреплён и что будет с ним соприкасаться.

Как подобрать шнур

Диаметр — по зазору или пазу с учётом сжатия: в паз с крышкой берут ближайший меньший, для свободного заполнения — равный зазору. Температура узла — главная граница; предел задан ТУ, и он выше, чем у большинства асбестовых шнуров с пропиткой, но у оплётки из стеклянной нити свой, более низкий предел.

Для уплотнения с прижимом важна упругость: базальтовый шнур сжимается иначе, чем асбестовый, и при замене «один в один» иногда нужен соседний диаметр. Для обмотки труб важна гибкость — берут оплётку ровингом.

Укладка и эксплуатация

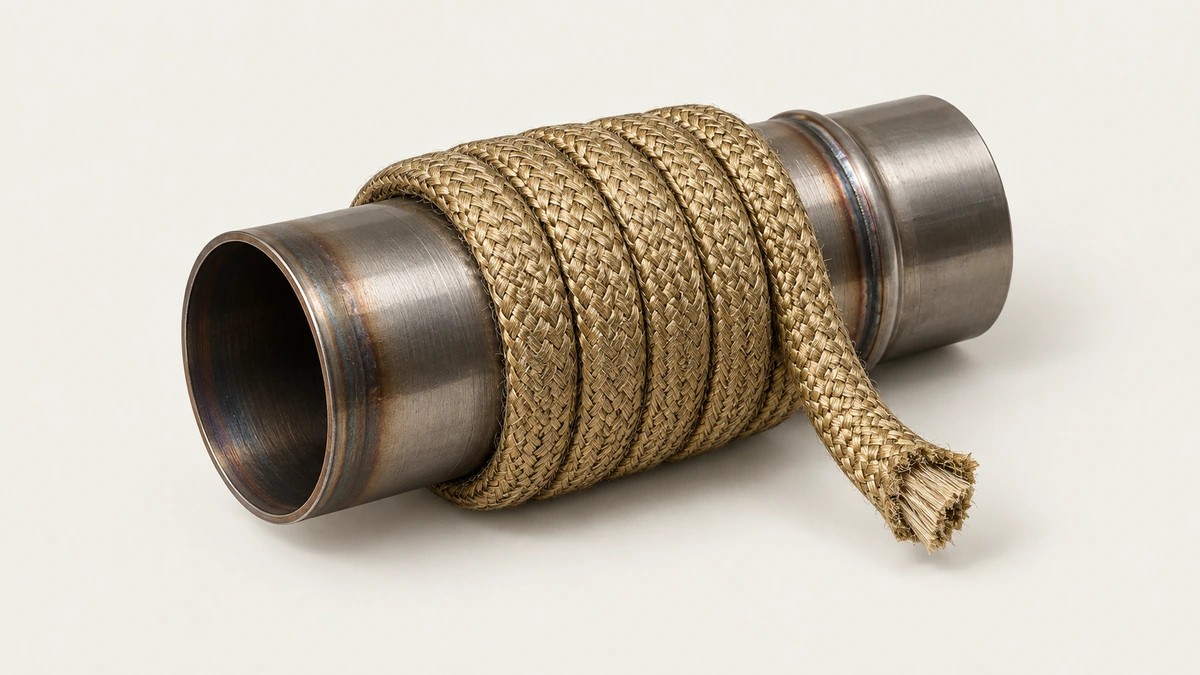

Шнур режут под контур, концы стыкуют внахлёст с косым срезом и закрепляют; крепят термостойким клеем или в паз с прижимом. На печных дверцах стык прячут в угол. Обмотку труб ведут с перекрытием, закрепляя проволокой.

При первом нагреве замасливатель волокна может дать лёгкий дым, дальше шнур работает без запаха. Признаки износа — распушение оплётки и потеря упругости; изношенный шнур меняют без сухой зачистки, хотя пыли он даёт меньше асбестового.

Замена и типичные ошибки

Брать диаметр «как у асбестового» без проверки сжатия; ставить шнур со стеклянной оплёткой выше её предела; крепить обычным клеем, который выгорает; использовать шнур как сальниковую набивку на штоке — для трения он не рассчитан.

Хранение, приёмка и заявка

Хранят в сухом помещении в упаковке; при приёмке — маркировка, равномерность диаметра, целостность оплётки. В заявке: назначение, температура узла, диаметр или зазор, тип оплётки, длина и количество. Если заменяете асбестовый шнур — назовите его марку и диаметр, подберём соответствие с поправкой на сжатие.

Вопросы, которые задают чаще всего

Заменяет ли базальтовый шнур асбестовый? В тепловой изоляции и уплотнении зазоров — да, по температуре и с проверкой диаметра; в набивках с пропиткой — нет. Даёт ли пыль? Существенно меньше, но при резке работают аккуратно. Какая оплётка лучше? Ровинг — для гибкости, проволока — для истирания и вибрации.

Марки и оплётки подробнее

Марка задаёт диаметр и тип оплётки. Оплётка базальтовым ровингом — самый мягкий и гибкий вариант, ложится на изгибы труб и в пазы дверец; оплётка стеклянной нитью — плотнее и дешевле, но у стекла свой, более низкий предел температуры, и его учитывают отдельно от предела сердечника; оплётка металлической проволокой — для узлов с истиранием и вибрацией, где мягкая оплётка перетирается.

Сердечник без связующего не выделяет ничего при нагреве, поэтому шнур применяют и там, где важна чистота — в вентиляции и пищевом оборудовании при подтверждении изготовителя.

Расчёт длины и заказ

Длину считают по контуру паза или по обматываемому участку с перекрытием и запасом на стыки. Шнур поставляют бухтами; назовите диаметр, длину и тип оплётки — посчитаем массу и бухты. Готовые кольца и отрезки под дверцы режем по размеру.

При замене асбестового шнура на базальтовый диаметр не копируют вслепую: базальтовый сжимается иначе, и для того же паза иногда нужен соседний диаметр — уточняем по зазору и прижиму.

Срок службы и обслуживание

Базальтовое волокно не стареет от температуры в пределах предела и не гниёт, поэтому срок службы определяет механика: прижим, вибрация, истирание оплётки. Осмотр при остановках: распушение, потеря упругости, разрывы оплётки. Изношенный шнур меняют; пыли он даёт мало, но при снятии работают аккуратно.

Клей для крепления берут термостойкий: обычный выгорает, и шнур выпадает из паза при первом открытии дверцы.

Выбор по условиям: короткая памятка

Обмотка труб и гибкие контуры — оплётка ровингом. Пазы дверец с прижимом — ровинг или стекло по температуре, диаметр по зазору с проверкой сжатия. Узлы с истиранием и вибрацией — оплётка проволокой. Выше предела стеклянной оплётки — только базальтовая или проволочная. Уплотнение на подвижном штоке — не шнур, а набивка по своему документу.

Для замены асбестового шнура назовите его марку, диаметр и узел: подберём базальтовый с поправкой на сжатие и предел оплётки.

Готовые кольца и отрезки под дверцы режем по размеру, чтобы на месте не резать бухту.

Приёмка при получении

Проверяют маркировку изготовителя с маркой, диаметром и номером ТУ, равномерность диаметра по длине бухты, целостность и плотность оплётки без выпавших прядей, отсутствие посторонних включений и влаги в упаковке. Шнур с распушённой оплёткой на новой бухте бракуют: в пазу он расползётся при первом прижиме. Хранят в сухом помещении в заводской упаковке, бухтой без натяга.
