ГОСТ 10362-2017 — напорные рукава с нитяным усилением: размеры, таблица, позиции в каталоге

Что это за документ

ГОСТ 10362-2017 — межгосударственный стандарт на резиновые напорные рукава с нитяным усилением без концевой арматуры. Введён в действие 1 июля 2018 года взамен ГОСТ 10362-76.

Рукава по этому стандарту — гибкие трубопроводы для подачи под давлением воздуха, инертных газов и жидкостей.

Где применяется

Это самый массовый напорный рукав в цехе: подвод сжатого воздуха к инструменту и оснастке, обвязка компрессоров, подача технической воды, воздушные и жидкостные линии машин.

Диапазон работоспособности по стандарту:

• умеренный и тропический климат — от минус 50 до плюс 90 °С;
• холодный климат — от минус 60 до плюс 90 °С.

Нижняя граница здесь принципиальна: обычный шланг на морозе дубеет и трескается на первом же перегибе, а рукав по 10362 рассчитан на работу до минус 50–60 °С.

Как устроен рукав

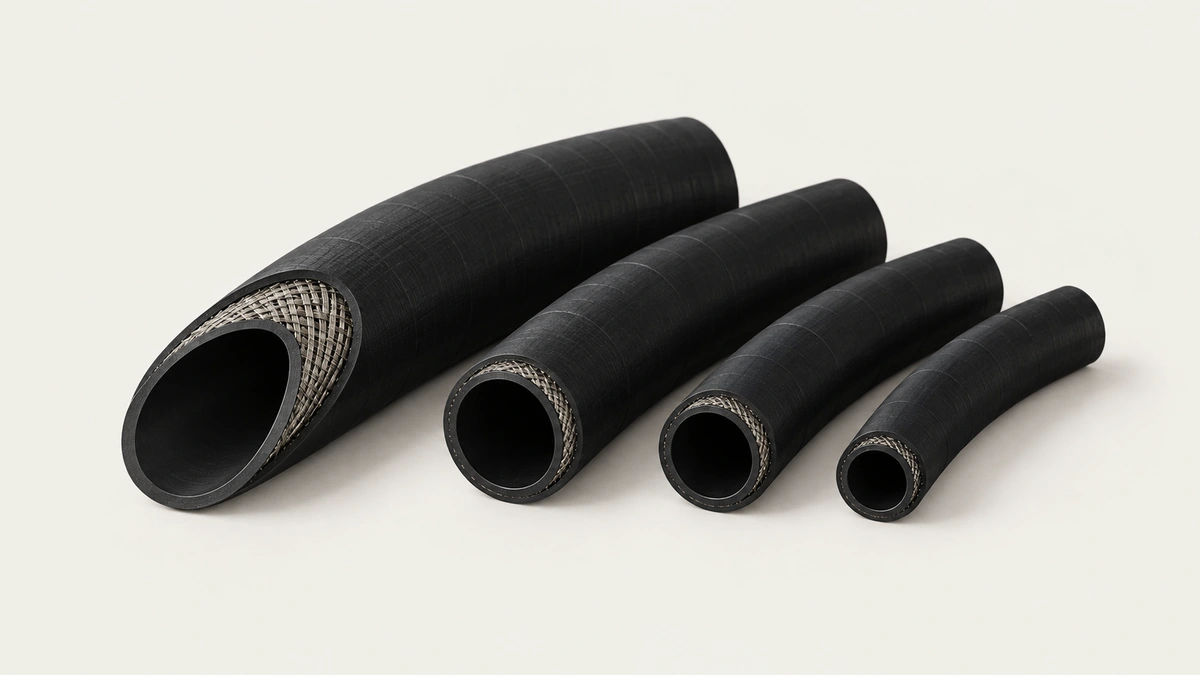

По стандарту рукав состоит из внутреннего резинового слоя, нитяного каркаса (усиления) с одним или несколькими промежуточными слоями из резины или клеевой пасты либо без них и наружного слоя из озоностойкой резины либо без него.

Нитяной каркас — не оплётка «для вида»: он и держит давление, и задаёт форму. От числа слоёв каркаса зависит рабочее давление при одном и том же внутреннем диаметре, поэтому рукава одного размера бывают на разное давление.

Наружный слой из озоностойкой резины отвечает за срок жизни. Озон и ультрафиолет разрушают поверхность рукава медленно и незаметно — сеткой мелких трещин, которые потом раскрываются под давлением.

Что регулирует стандарт

• конструкцию и слои рукава;
• ряд внутренних диаметров и рабочих давлений;
• прочность, герметичность, стойкость к разрыву;
• морозостойкость и климатические исполнения;
• методы испытаний, маркировку, упаковку и хранение.

Числовые нормы — в самом документе.

Где взять текст документа

ГОСТ 10362-2017 — действующий межгосударственный стандарт, доступен в официальных базах стандартов. Прав на распространение текста у нас нет, файл мы не публикуем.

Как выбрать рукав с нитяным усилением

Первый вопрос — среда и температура: нитяная оплётка задаёт прочность, а стойкость к среде даёт только внутренний резиновый слой. Рукав для воды на бензине разбухает изнутри и отслаивается от оплётки, рукав для топлива на горячей воде теряет эластичность. Класс называют до диаметра.

Второй — давление. Нитяное усиление рассчитано на умеренные давления пневматики, воды и топлива; для гидравлического привода и абразивной пульпы нужны рукава с текстильным каркасом или металлической оплёткой по другим документам. Запас по давлению берут разумный: следующая ступень ряда — это более жёсткий и тяжёлый рукав.

Третий — радиус изгиба и место установки. Рукав с нитяным усилением гибче каркасного и удобен там, где трасса вьётся между узлами, но на постоянных перегибах у штуцера ставят пружину-защиту или угловой фитинг, иначе оплётка перетирается изнутри.

Присоединение и эксплуатация

Штуцер должен входить в рукав с натягом на всю длину ёлочки, хомут ставят за первым выступом, а не на краю рукава. На тонкостенном рукаве червячный хомут перетягивать нельзя — он прорезает наружный слой и режет оплётку; лучше ленточный хомут с гладкой внутренней стороной или обжимная муфта.

Рукав не скручивают при монтаже: закрученный вокруг оси рукав под давлением стремится раскрутиться и рвёт оплётку у штуцера. Продольная полоса маркировки помогает увидеть скрутку — на прямом участке она должна идти прямо.

Рукав на воздухе и воде служит дольше, если его не оставляют под давлением на ночь и убирают с солнца: озон и ультрафиолет старят наружный слой быстрее среды. Потёртости до нитей — сигнал к замене, а не к изоленте.

Замена и типичные ошибки

Самая частая ошибка — подбирать по наружному диаметру: штуцер выбирают по внутреннему, а обозначение по стандарту содержит именно внутренний. Второе число в спецификации без пояснения читается неверно, поэтому в заявке оба диаметра называют словами.

Вторая — ставить рукав с нитяным усилением вместо рукава с текстильным каркасом «по диаметру». Документы разные, давление и среды разные; на горячих и абразивных средах такая замена не проходит.

Третья — стыковать рукав по длине муфтой из двух штуцеров: каждый стык — потери и место утечки. Нужную длину заказывают отрезком, стандарт допускает поставку метражом.

Приёмка и хранение

На отрезке должна читаться маркировка с классом, давлением, диаметром и номером стандарта; без маркировки рукав принимают только с паспортом партии. Торец показывает конструкцию: ровный внутренний слой, оплётка без выступающих нитей, наружный слой без трещин.

Изгиб руками до рабочего радиуса не должен давать заломов; хруст говорит о пересохшей резине. Хранят в бухтах без натяга, вдали от отопления, растворителей и электрооборудования, дающего озон; гарантийный срок хранения считают от даты изготовления.

Что указать в заявке

Среда и температура, рабочее давление, внутренний диаметр, длина отрезков и их количество, климатическое исполнение. Если рукав идёт под конкретные штуцеры — их тип и размер; если под замену — фотографию старого рукава с торцом и маркировкой.

Для задач вне ряда — диаметр или давление, которых в стандарте нет, — напишите, что по рукаву пойдёт и где он стоит: часто задачу закрывает соседний документ или другой класс.

Вопросы, которые задают чаще всего

Чем рукав с нитяным усилением отличается от рукава с текстильным каркасом по ГОСТ 18698-79? Каркас из ткани держит большее давление и абразив; нитяная оплётка легче и гибче, но рассчитана на меньшие нагрузки. Документы не взаимозаменяемы.

Можно ли подавать по нему горячую воду? Только класс, рассчитанный на горячую воду, и в пределах его температуры; для пара нужен другой документ. Уточняйте класс при заказе.

Почему рукав вздулся у штуцера? Среда прошла через внутренний слой и копится под оплёткой — обычно из-за несовместимой среды или пореза при монтаже. Такой рукав снимают до разрыва.

Срок службы и регламент замены

Срок службы рукава определяют не годы, а режим: число циклов давления, температура, солнце и то, как его укладывают между сменами. Рукав на подвижном посту, который тянут по бетону, изнашивается снаружи раньше, чем стареет внутри; стационарный рукав в тени служит в разы дольше.

Замену планируют по осмотру и по гарантийному сроку изготовителя, а не по факту разрыва: разрыв рукава сжатого воздуха под давлением опасен для людей рядом, разрыв топливного — пожароопасен. Заведите на посту дату установки рукава на бирке — это дешевле любого расследования.
