ГОСТ 9356-75 — рукава для газовой сварки: размеры, таблица, позиции в каталоге

Что это за документ

ГОСТ 9356-75 — межгосударственный стандарт на резиновые рукава с нитяным каркасом, по которым подают ацетилен, городской газ, пропан, бутан, жидкое топливо и кислород к приборам газовой сварки и резки металлов. Действует с изменениями № 1, 2, 3 и 4.

Это тот случай, когда рукав нельзя выбрать «по диаметру». Кислородный и ацетиленовый рукава внешне похожи, а перепутать их опасно: резина внутреннего слоя у них разная, и та, что стоит в ацетиленовом, с кислородом под давлением работать не должна.

Три класса и цвет полосы

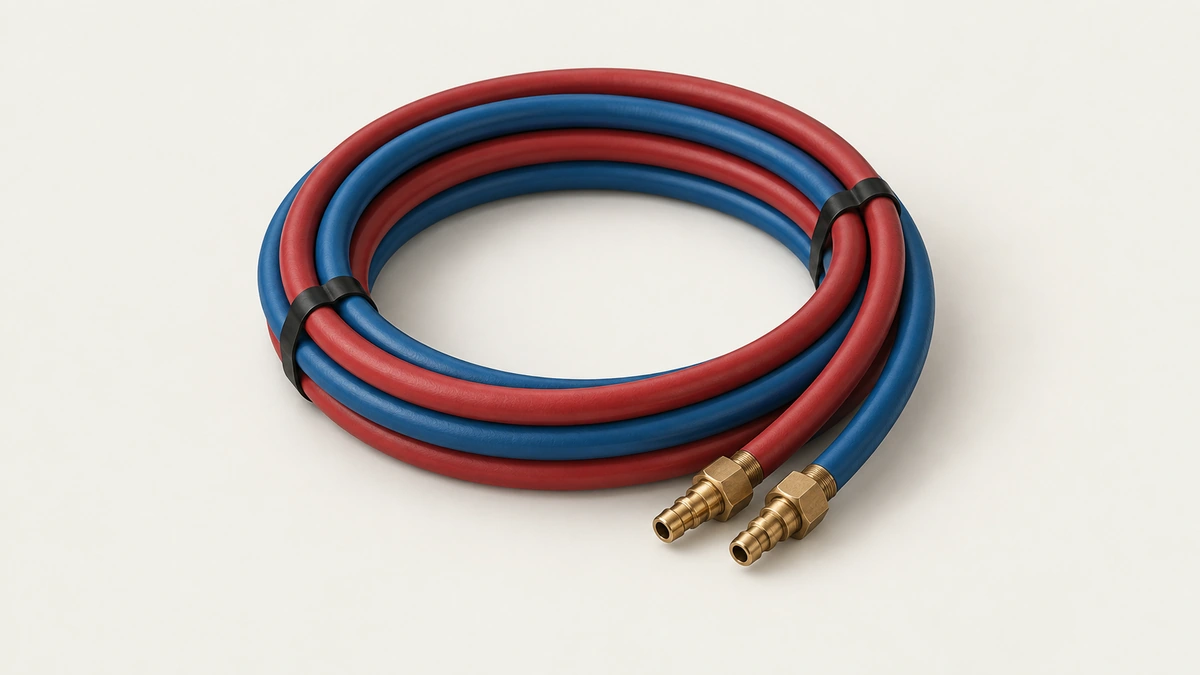

Стандарт делит рукава на три класса, и класс обозначается цветной полосой на наружном слое:

• класс I — красная полоса. Ацетилен, городской газ, пропан, бутан. Рабочее давление 0,63 МПа (6,3 кгс/см²);
• класс II — жёлтая полоса. Жидкое топливо: бензин, керосин и их смеси. Рабочее давление 0,63 МПа;
• класс III — синяя полоса. Кислород. Рабочее давление 2,0 МПа (20 кгс/см²), для отдельных исполнений 4,0 МПа.

Полоса — не украшение и не маркетинг, а часть маркировки по стандарту. По ней рукав опознают на посту, когда бирка давно потеряна.

Внутренние диаметры по стандарту: 6,3; 8,0; 9,0; 10,0; 12,0; 12,5 и 16,0 мм.

Условия работы

• умеренный и тропический климат — от минус 35 до плюс 70 °С;
• холодный климат — от минус 55 до плюс 70 °С.

Морозостойкое исполнение обозначается буквами ХЛ. Для наружных работ зимой это не формальность: обычный рукав на морозе теряет гибкость и трескается по месту перегиба у резака.

Что регулирует стандарт

• три класса и их назначение;
• ряд внутренних диаметров и рабочих давлений;
• цветовую маркировку классов;
• прочность, герметичность и морозостойкость;
• методы испытаний, маркировку, упаковку и хранение.

Числовые нормы — в самом документе.

Как читается обозначение

«Рукав I-16-0,63 ГОСТ 9356-75» — класс I, внутренний диаметр 16 мм, рабочее давление 0,63 МПа.

Порядок здесь важен: сперва класс, то есть среда, потом размер. Подбирать наоборот — распространённая ошибка снабжения.

Где взять текст документа

ГОСТ 9356-75 — действующий межгосударственный стандарт, доступен в официальных базах стандартов. Прав на распространение текста у нас нет, файл мы не публикуем.

Как выбрать рукав для сварочного поста

Класс выбирают по газу, и путать их нельзя: рукав для кислорода не должен нести следов масла, рукав для ацетилена и других горючих газов рассчитан на свой газ и своё давление, третий класс — для жидкого топлива. Цвет полосы помогает не перепутать рукава на посту, но он подсказка, а не замена маркировки.

Диаметр берут под горелку и резак: слишком узкий рукав даёт падение давления на длинной трассе и «голодную» горелку, слишком широкий — тяжёлый и неудобный при работе на высоте. Длину — по рабочей зоне без натяга, но без лишних метров, которые лежат кольцами под ногами.

Для работы на морозе нужен рукав холодостойкого исполнения: обычная резина при сильном холоде трескается на первом изгибе, а трещина на ацетиленовом рукаве — это утечка горючего газа у открытого пламени.

Присоединение и эксплуатация

Рукав надевают на ниппель редуктора и горелки с натягом и крепят хомутом, а не проволокой: скрутка проволоки режет резину и не держит равномерно. Штуцеры и ниппели должны соответствовать диаметру рукава — «посадка на узкий ниппель с подмоткой» недопустима.

Перед сменой рукав осматривают по всей длине: трещины, вздутия, потёртости до каркаса. Рукав, попавший под искры, брызги металла или тяжёлый предмет, проверяют особенно внимательно — прожог наружного слоя не всегда виден сразу. Продувают только своим газом, кислородный рукав никогда не продувают сжатым воздухом с маслом.

При обратном ударе пламени рукав меняют без обсуждения: внутренний слой мог обгореть, и снаружи это не видно. Предохранительные затворы и обратные клапаны на посту — обязательная часть схемы, рукав их не заменяет.

Замена и типичные ошибки

Ошибка первая — использовать один рукав «на всё»: перенести рукав с ацетилена на кислород нельзя даже после продувки, остатки горючего газа и масла в кислородной линии опасны. Рукава помечают по классу и не меняют местами.

Ошибка вторая — наращивать рукав через самодельные соединения. Стандарт задаёт длины, а соединение делают только заводскими ниппелями с хомутами; каждый стык — место утечки, а утечка газа у сварочного поста опаснее любой экономии.

Ошибка третья — оставлять рукав под давлением между сменами и на солнце. Резина стареет от озона и ультрафиолета, а постоянное давление ускоряет усталость каркаса.

Приёмка и хранение

Маркировка на рукаве должна содержать класс, диаметр, давление и номер стандарта; цветная полоса — по классу. Торец ровный, внутренний слой без пор, наружный без трещин. Изгиб до рабочего радиуса — без заломов.

Хранят в сухом прохладном помещении в бухтах, отдельно от масел и растворителей; кислородные рукава — отдельно от остальных, чтобы исключить контакт с маслом. Срок хранения — по маркировке и гарантии стандарта; старый рукав перед работой проверяют на гибкость и герметичность.

Что указать в заявке

Класс по газу, внутренний диаметр, длина отрезков и их число, климатическое исполнение. Для комплектации поста — какие ниппели и редукторы стоят, чтобы диаметр совпал.

Если нужен рукав под сжиженный газ или под особые условия — напишите газ и давление словами, подберём документ, который это покрывает.

Вопросы, которые задают чаще всего

Можно ли использовать кислородный рукав для пропана? Нет: классы разные по стойкости к газу и по требованиям к чистоте; каждый газ — свой рукав.

Обязательна ли цветная полоса? Она задана стандартом как признак класса и помогает на посту, но при приёмке смотрят маркировку — полоса без маркировки ничего не гарантирует.

Как часто менять рукава на посту? По состоянию и по регламенту предприятия; после обратного удара, прожога или обнаруженной трещины — сразу.

Срок службы и регламент замены

Сварочные рукава живут в самых жёстких условиях среди рукавов: искры, брызги металла, острые кромки заготовок, солнце на открытой площадке и постоянные перегибы у горелки. Поэтому осмотр перед каждой сменой — не формальность, а единственный способ увидеть прожог до того, как через него пойдёт газ.

Регламент замены на предприятии обычно привязан к сроку, заданному стандартом и изготовителем, но любой обнаруженный дефект — трещина, вздутие, потёртость до каркаса — отменяет регламент: рукав меняют сразу, а не в конце месяца.
