Где применяется

Армированный ПВХ-шланг — гибкая линия низкого и среднего давления: вода и водные растворы, сжатый воздух, технические жидкости, поливочные линии. Каркас из нитей несёт давление: без него ПВХ-трубка раздувается и рвётся. ПВХ дубеет на морозе и не работает с паром; стойкость к нефтепродуктам проверяют по среде — там чаще берут резиновый рукав.

Что документ регулирует

• размеры типоразмера — диаметры и толщину стенки с допусками;
• внешний вид — гладкость и отсутствие дефектов поверхности, допустимые мелкие отклонения;
• физико-механические показатели — разрушающее давление, изменение длины и диаметра под испытательным давлением, прочность связи между слоями, температуру хрупкости;
• длину отрезков в бухте и собственные методы испытаний.

Конкретные значения — в самом документе.

Как устроен армированный шланг ПВХ

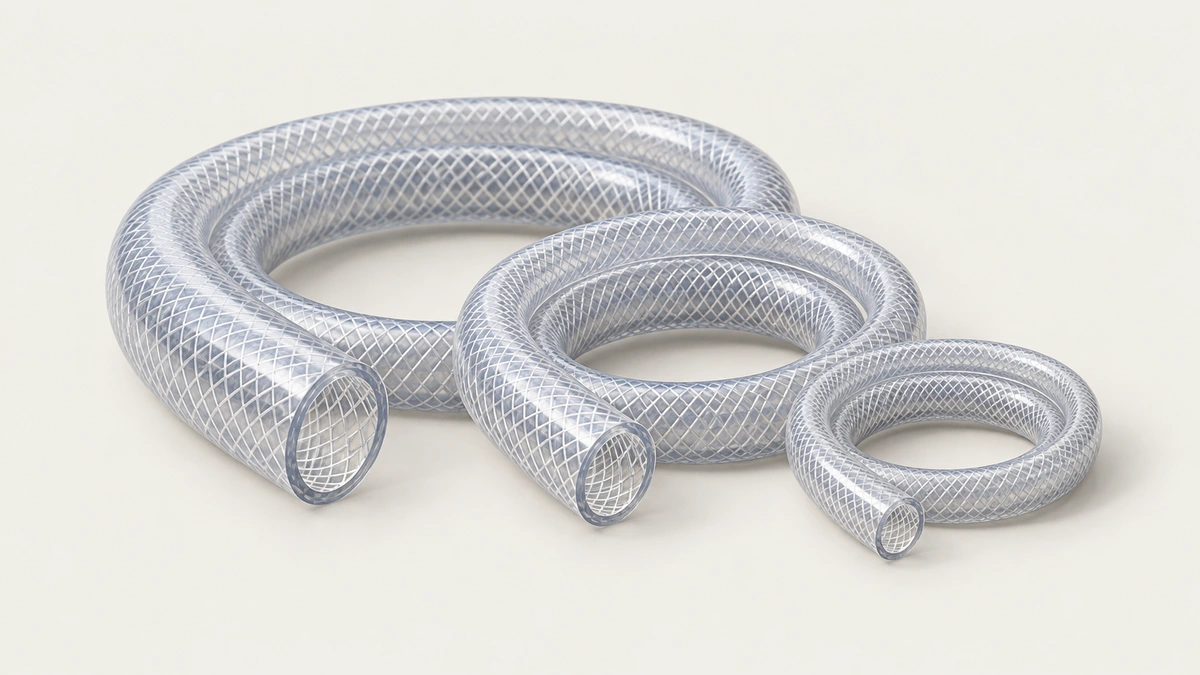

Стенка — два слоя поливинилхлорида с сеткой синтетических нитей между ними. Внутренний слой гладкий, что снижает потери и облегчает промывку; сетка держит давление и не даёт стенке раздуваться; наружный слой защищает от истирания. Прозрачность позволяет видеть поток и засор, но у непрозрачных исполнений выше стойкость к ультрафиолету.

ПВХ мягок и лёгок, поэтому такие шланги удобны там, где рукав постоянно перекладывают: полив, водоснабжение временных объектов, подача воздуха на пневмоинструмент, перекачка неагрессивных жидкостей. Обратная сторона мягкости — зависимость от температуры: на холоде шланг дубеет, на жаре размягчается и теряет допустимое давление.

Как подобрать шланг

1. 01

   Давление — при рабочей температуре

   Допустимое давление ПВХ падает с ростом температуры, и шланг, который держит давление при двадцати градусах, на солнце летом держит заметно меньше. Для горячей воды и пара ПВХ не подходит вовсе — здесь нужны резиновые рукава по своим документам.

2. 02

   Диаметр, стенка и сетка

   Диаметр — по расходу и штуцерам; толщина стенки и плотность сетки — по давлению. Для всасывания армированный нитями шланг не годится: без спирали стенка схлопывается, нужен шланг со спиралью.

3. 03

   Среда

   Вода, воздух, слабые водные растворы, некоторые пищевые жидкости — по подтверждению изготовителя; масла, топливо и растворители ПВХ разрушают или вымывают пластификатор, после чего шланг твердеет.

Присоединение и эксплуатация

Штуцер с ёлочкой входит с натягом, при упругом шланге его слегка прогревают тёплой водой; хомут ставят за первым выступом и не перетягивают — ПВХ режется. На линиях сжатого воздуха ставят два хомута: сорвавшийся шланг опасен.

Шланг не перегибают под острым углом и не оставляют под давлением на солнце; зимой на морозе его не перекладывают — дубеющий ПВХ трескается на изгибе. Помутнение, потеря гибкости и «сальность» стенки говорят о старении или контакте с несовместимой средой.

Замена и типичные ошибки

Каждая из ошибок заканчивается либо разрывом, либо затвердевшим шлангом, который нельзя снять со штуцера.

• ✕Ставить ПВХ на горячую воду, масло или растворитель

  Горячее размягчает ПВХ, масло и растворитель вымывают пластификатор.

  ✓Резиновый рукав по своему документу.

• ✕Использовать на всасывании без спирали

  Стенка схлопывается.

  ✓Шланг со спиралью.

• ✕Выбирать давление по надписи, не учитывая температуру

  Тёплый шланг мягче, и та же сетка держит меньше.

  ✓Закладывать запас для жаркой площадки и тёплой воды.

• ✕Крепить штуцер перетянутым хомутом

  ПВХ режется и течёт под хомутом.

  ✓Хомут за первым выступом ёлочки, без перетяжки.

Приёмка, хранение и заявка

Хранят в бухтах в тени, при плюсовой температуре, вдали от масел и растворителей.

Для нестандартных условий — описание задачи: подберём резиновый рукав по подходящему документу.

Срок службы и признаки износа

ПВХ стареет от солнца и от контакта с маслами: пластификатор уходит, шланг твердеет, мутнеет и трескается на изгибе. Прозрачный шланг на солнце стареет быстрее цветного, поэтому для постоянных уличных трасс выбирают непрозрачное исполнение или прячут шланг в тень.

Второй признак износа — растяжение стенки у штуцера: под давлением и перетянутым хомутом ПВХ течёт, и через несколько месяцев шланг на штуцере болтается. Такой конец отрезают и сажают заново, если длина позволяет.

Замена по состоянию: затвердевший, помутневший или треснувший шланг не ремонтируют. Дата установки на бирке помогает не спорить о возрасте.

Когда ПВХ, а когда резиновый рукав

• шланг ПВХ

  Вес, гибкость и цена

  Полив, временное водоснабжение, воздух на ручной инструмент в помещении.

• резиновый рукав

  Температура, масло и топливо, абразив, улица зимой

  Там ПВХ либо не держит среду, либо дубеет.

Шланг ПВХ выигрывает там, где важны вес, гибкость и цена: полив, временное водоснабжение, воздух на ручной инструмент в помещении. Резиновый рукав выигрывает на температуре, на масле и топливе, на абразиве и на улице зимой — там ПВХ либо не держит среду, либо дубеет.

Если сомневаетесь, назовите среду, температуру и место работы — подберём документ, под который задача попадает. Замена резинового рукава шлангом ПВХ «потому что дешевле» на горячей или масляной линии обходится дороже разницы в цене.

Расчёт длины и комплектация

Длину берут по трассе без натяга; для перекладываемых постов удобнее несколько отрезков с быстроразъёмными соединениями. Лишние метры на полу — потёртости и перегибы, а перегиб на армированном шланге под давлением — место будущего разрыва.

Температура и давление: почему они связаны

У ПВХ допустимое давление зависит от температуры сильнее, чем у резины: тёплый шланг мягче, и та же сетка держит меньше. Поэтому давление, указанное для шланга, относят к нормальной температуре, а для жаркой площадки и тёплой воды закладывают запас. Шланг, который «держал» весной, летом на солнце может вздуться у штуцера.

На морозе обратная картина: ПВХ твердеет, и хотя давление он держит, изгиб трескает стенку. Шланг для уличной зимней работы либо не используют, либо берут морозостойкое исполнение и не перекладывают его холодным.

Промывка и уход

Гладкая внутренняя поверхность легко промывается водой, и это преимущество при перекачке жидкостей, оставляющих налёт. После работы шланг промывают, дают стечь и убирают в тень; хранить его с жидкостью внутри на солнце — значит получить помутнение и запах, который уже не вымывается.

Штуцеры снимают только с прогретого тёплой водой конца: с холодного ПВХ снимается с надрывом. Затвердевший на штуцере конец отрезают.

Что ещё полезно назвать в заявке

Кроме среды, давления и диаметра — где будет работать шланг: в помещении или на улице, при какой температуре, будут ли его перекладывать. Это решает выбор между прозрачным и цветным исполнением, между ПВХ и резиновым рукавом, и избавляет от замены через сезон.
