Что это за документ

ТУ 22.19.30.131-108-05800952-2020 — технические условия на резиновые напорные рукава с нитяным каркасом. Держатель документа — АО «Волжскрезинотехника». Это читается по самому номеру: сегмент 05800952 — код предприятия, и под ним на сайте завода стоят его собственные документы, включая прямого предшественника этого ТУ с тем же порядковым номером 108. Ту же таблицу типов публикует и казанский завод «Кварт», поэтому номер встречается у двух поставщиков — но принадлежит он волжскому. Документ ведомственный, в открытых базах стандартов не публикуется, и текста его у нас нет.

Ниже — сведения из каталога изготовителя и отраслевых источников, а не цитаты документа.

Как читается номер

Номер ТУ выглядит громоздко, но он разбирается на части и кое-что сообщает:

• 22.19.30.131 — код продукции по классификатору: резиновые рукава без арматуры;
• 108 — порядковый номер документа у разработчика;
• 05800952 — код самого предприятия-разработчика;
• 2020 — год утверждения.

Отсюда практический вывод: два рукава с разными ТУ, но одинаковым средним кодом сделаны одним заводом; разный средний код — разные заводы, и сравнивать их надо по параметрам, а не по номеру.

Типы и среда

Как и у соседнего ТУ, тип решает главное:

• В — для технической воды;
• ВГ — для горячей воды;
• Г — для воздуха и инертных газов, то есть пневматический.

Рабочее давление наших позиций — 1,0 МПа (10 атм). Конструкция трёхслойная: внутренний резиновый слой, нитяной каркас, наружный слой; металлической спирали нет, работать на разрежение такой рукав не должен.

Как выглядит обозначение у изготовителя

В каталоге держателя рукав записывается так: «РУКАВ 16-1.0-Г 3-80М» — внутренний диаметр 16 мм, рабочее давление 1,0 МПа, тип Г, длина в метрах. Порядок здесь другой, чем в торговых карточках, где диаметр часто идёт после буквы типа.

Что стоит знать при закупке

Подмена типа между ВГ и Г — обычная ошибка снабжения, и она не безобидна. У рукавов класса Г запас по разрывному давлению выше — изготовитель называет пятикратный к рабочему; воздух в отличие от воды сжимается и запасает энергию, поэтому разрыв пневмолинии опаснее течи водяной.

Второе: этот документ и ТУ 38-105998-91 закрывают одни и те же задачи, но у разных изготовителей. Если в спецификации заказчика указано конкретное ТУ — заменять его «аналогом с теми же цифрами давления» нельзя без согласования: у документов разные владельцы и разные протоколы испытаний.

Соседние документы на рукава

• ГОСТ 10362-2017 — с нитяным усилением: воздух, инертные газы, жидкости;
• ГОСТ 18698-79 — напорные общего назначения;
• ГОСТ 5398-76 — напорно-всасывающие;
• ГОСТ 9356-75 — для газовой сварки и резки;
• ТУ 0056016-87 — дюритовые прокладочной конструкции.

О документе

Текста ТУ в открытом доступе нет, и мы его не публикуем — он принадлежит разработчику. На конкретную партию пришлём паспорт и сертификат.

Как подобрать рукав для горячей воды

Определяющие параметры — максимальная температура воды и давление на пике, а не средние значения: резина стареет на пиках. Тип выбирают по среде, если в линии бывает пар или воздух — это уточняют отдельно, рукав для воды на паре не работает.

Диаметр — по расходу и штуцерам, длина — по рабочей зоне без натяга. Для уличных постов зимой нужно холодостойкое исполнение: обычная резина на морозе трескается на изгибе.

Присоединение и эксплуатация

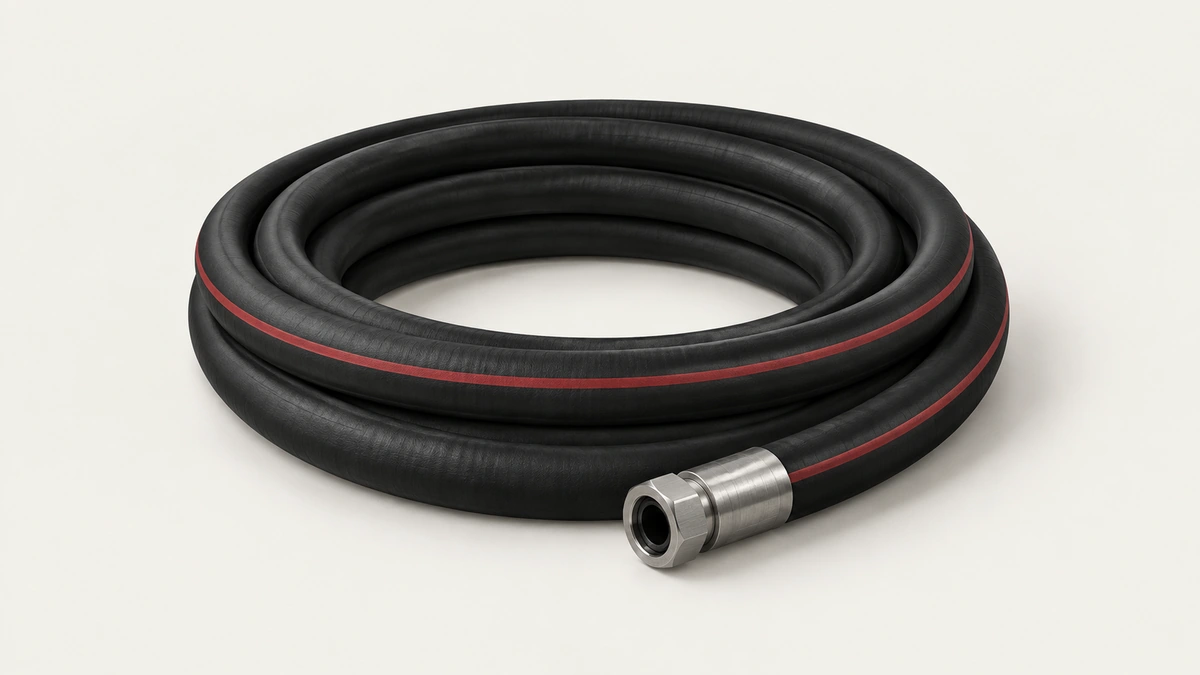

Наконечники к этому рукаву чаще ставят обжимные — заводские или на месте прессом: на горячей воде червячный хомут после нескольких циклов нагрева ослабевает и рукав сползает. Если хомуты всё же применяют, ставят по два и подтягивают после первого прогрева. Скрутка недопустима — ориентир маркировочная полоса.

После смены рукав освобождают от воды и оставляют расправленным; вода, замёрзшая внутри, рвёт стенку. Рукав не должен лежать на горячих поверхностях и под колёсами техники.

Замена и типичные ошибки

Подбор по наружному диаметру вместо внутреннего; замена шлангом ПВХ «потому что дешевле» — ПВХ на горячей воде размягчается; наращивание муфтами вместо отрезка нужной длины; хранение зимой на улице с водой внутри. Каждая из этих ошибок заканчивается разрывом у штуцера.

Приёмка и хранение

Маркировка изготовителя с типом, давлением, диаметром и номером ТУ; торец с ровными слоями; наружный слой без трещин; изгиб без заломов. Хранение — в бухтах без натяга, в сухом помещении, вдали от отопления и масел; срок — по документу изготовителя.

Что указать в заявке

Для этого документа заявку удобно давать «по посту»: где стоит рукав, какая вода и с какими присадками, до какой температуры греется, какие наконечники на оборудовании, сколько постов и какой длины трасса на каждом. По такому описанию подбирается тип и собирается комплект с наконечниками, а не просто отрезок.

Вопросы, которые задают чаще всего

Чем этот документ отличается от ТУ 38-105998-91? Это два ТУ разных держателей на близкие по назначению рукава; при выборе ориентируются на среду, температуру и давление, а не на номер. Держит ли рукав пар? Нет, только горячую воду в пределах своей температуры. Можно ли получить рукав с наконечниками? Да, по заявке — с указанием типа наконечников.

Срок службы и признаки износа

Горячая вода старит резину быстрее любой другой среды в цехе: рукав теряет гибкость, у штуцеров появляются мелкие трещины, стенка у горячего конца размягчается. Эти признаки видны при осмотре перед сменой и не требуют приборов.

Рукав, замёрзший с водой внутри, считают повреждённым, даже если снаружи цел: лёд рвёт связь между слоями, и разрыв происходит позже, под давлением. Зимой на улице рукава освобождают от воды после каждой смены.

Замена по регламенту дешевле аварийной: сорвавшийся рукав с горячей водой опасен для людей рядом. Дата установки на бирке — простое правило, которое работает.

Расчёт длины и комплектация

Длину считают по трассе с запасом на провис и подвижку поста, но без лишних метров: каждый лишний метр горячего рукава — это вес, теплопотери и кольца под ногами. Несколько коротких отрезков с наконечниками удобнее одного длинного там, где посты меняют конфигурацию.

Вода не всегда «просто вода»

Горячая вода в контуре бывает с присадками против накипи и коррозии, а в моечных установках — с моющими растворами. Часть таких добавок агрессивна к резине внутреннего слоя, и рукав, рассчитанный на чистую воду, на растворе стареет быстрее. При заказе назовите, что именно идёт по линии, — подберём смесь под состав.

Пар, даже кратковременный при продувке, для водяного рукава — перегрузка: продувают линию воздухом или водой, а не паром.

Если условия шире, чем закрывает этот документ, задачу решает соседний рукав по другому ТУ или ГОСТу — сравним и предложим.
