ГОСТ 18698-79 — напорные рукава с текстильным каркасом: размеры, таблица, позиции в каталоге

Что это за документ

ГОСТ 18698-79 — межгосударственный стандарт на напорные резиновые рукава с текстильным каркасом. Рукав — гибкий трубопровод: под давлением по нему идут жидкости, насыщенный пар, газы и сыпучие материалы; исполнения есть для холодного, умеренного и тропического климата. Введён с 1 января 1981 года взамен ГОСТ 18698-73, действует с изменениями № 1–4. Не распространяется на рукава для газовой сварки, для автотракторной и сельхозтехники и на рукава специального назначения.

Приказом Росстандарта от 26.05.2025 № 466-ст утверждён ГОСТ 18698-2025 взамен этого стандарта; он вводится с 1 января 2027 года, до этой даты действует ГОСТ 18698-79.

Где применяется

Рукав ставят там, где жёсткая труба не годится: подвижное или разъёмное соединение, вибрация, слив-налив. Типовые места: топливные посты, водоводы, пропарка, линии сжатого воздуха, розлив, пескоструйные и штукатурные станции. Класс выбирают по среде, типоразмер — по давлению: лишний запас даёт более толстый и жёсткий рукав.

Что регулирует стандарт

• восемь классов по рабочей среде с допустимыми температурами в трёх климатических

исполнениях;

• ряды внутренних и наружных диаметров с допусками, привязанные к давлению; диаметры

в скобках при новом проектировании не применяют;

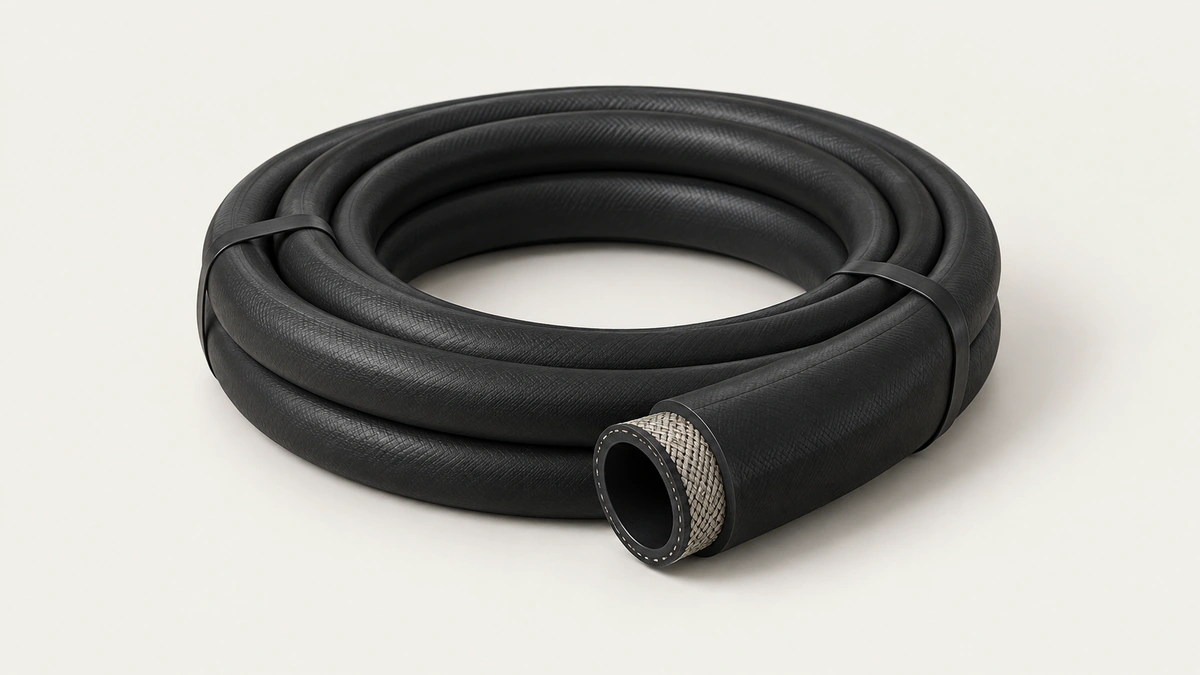

• конструкцию — внутренний резиновый слой, текстильный каркас, наружный резиновый слой —

и минимальные толщины;

• длину рукава: от 1 до 20 м, допускается поставка общим метражом;
• морозостойкость, герметичность, кратный запас прочности при разрыве, стойкость резины

к своей среде;

• приёмку, испытания, маркировку, хранение, монтаж и эксплуатацию, гарантийные сроки.

Числовые ряды и нормы — в документе. Обозначение читается так: «Рукав Б (I)—10—50—64—У ГОСТ 18698—79» — класс, давление в кгс/см², внутренний и наружный диаметры, климатическое исполнение (У, Т или ХЛ). На один внутренний диаметр наружных два: каркас бывает комбинированный и хлопчатобумажный.

Как выбрать класс и давление

Класс рукава задаёт внутренний резиновый слой, который контактирует со средой. Ошибка «любой резиновый рукав держит воду» стоит дорого: класс, рассчитанный на воду, на бензине разбухает и отслаивается от каркаса за недели, а рукав для нефтепродуктов на горячем паре растрескивается. Поэтому первое, что называют при заказе, — среда и её температура, и только потом диаметр.

Рабочее давление выбирают с запасом к фактическому, но без фанатизма: следующий типоразмер по давлению — это более толстая стенка, больший радиус изгиба и тяжёлый рукав, который неудобно тянуть по площадке. Для линий сжатого воздуха и воды в цехе обычно достаточно младших ступеней ряда; для гидравлических приводов этот стандарт не предназначен вовсе — там нужны рукава высокого давления другой конструкции.

Климатическое исполнение важно там, где рукав лежит на улице зимой: резина умеренного исполнения при сильном морозе становится хрупкой, и первый же изгиб даёт трещину по наружному слою. Исполнение ХЛ выбирают для северных площадок, Т — для влажного жаркого климата, где обычная резина плесневеет и стареет быстрее.

Монтаж, армировка концов и эксплуатация

Рукав по этому стандарту поставляется без концевой арматуры, штуцеры и хомуты — задача монтажника. Штуцер должен входить в рукав с натягом и на всю длину ёлочки; хомут ставят за первым выступом ёлочки, а не на самом краю. На рабочих давлениях верхней части ряда одним червячным хомутом не обойтись — нужна обжимная муфта или два усиленных хомута.

В работе рукав нельзя перегибать ниже минимального радиуса и скручивать вокруг оси: скрутка при подаче давления стремится распрямиться и рвёт каркас. Рукав, по которому идёт пар, после смены продувают и дают остыть в расправленном виде; рукав для сыпучих материалов оборачивают, чтобы истирание шло по всей окружности, а не по одной образующей.

Внешний осмотр раз в смену занимает минуту: вздутия на наружном слое говорят о том, что среда прошла через внутренний слой и копится в каркасе, — такой рукав снимают с линии до разрыва. Потёртости до нитей каркаса — тот же сигнал.

Замена и типичные ошибки подбора

Обозначение старого рукава часто стёрто, и его подбирают «по толщине пальца». Так теряют класс: снабженец берёт рукав по диаметру, а среда на линии — масло. Если маркировки нет, внутренний диаметр измеряют штангенциркулем по срезу, а класс восстанавливают по тому, что по рукаву шло, — обычно это известно на месте.

Вторая ошибка — путать внутренний и наружный диаметры. Штуцер выбирают по внутреннему, а хомут — по наружному, и у одного внутреннего диаметра наружных в стандарте два: с комбинированным каркасом стенка толще. Спецификация с одним числом заставляет угадывать.

Третья — заменять рукав с текстильным каркасом рукавом с нитяным усилением или шлангом ПВХ «потому что дешевле». Это разные документы и разные допустимые давления и температуры; для горячих сред и абразива замена не проходит.

Что указать в заявке

Среда и её температура, рабочее давление, внутренний диаметр, длина отрезков и их количество, климатическое исполнение — этого достаточно, чтобы подобрать рукав по стандарту без переспрашивания. Если рукав идёт под конкретные штуцеры, назовите и наружный диаметр или тип каркаса.

Для нестандартной длины или диаметра вне ряда напишите, для чего рукав: иногда задачу решает соседний класс или другой документ, а иногда — рукав по чертежу, который делаем под заказ.

Как проверить рукав при получении

На каждом отрезке должна читаться маркировка изготовителя с классом, давлением, диаметрами и номером стандарта — по ней потом восстанавливают заказ при замене. Рукав без маркировки принимают только с паспортом партии, где это записано.

Осмотр торца показывает конструкцию: ровный внутренний слой без пузырей и складок, каркас без выступающих нитей, наружный слой без трещин и вздутий. Изгиб отрезка руками до рабочего радиуса не должен давать заломов и хруста — хруст говорит о старой, пересохшей резине.

Внутренний диаметр измеряют по срезу штангенциркулем в двух перпендикулярных направлениях: овальность выше допуска стандарта усложнит посадку штуцера. Гарантийный срок хранения считается от даты изготовления на маркировке, а не от даты покупки.

Вопросы, которые задают чаще всего

Чем рукав по этому стандарту отличается от рукава с нитяным усилением по ГОСТ 10362-2017? Каркасом и назначением: текстильный каркас из ткани держит более высокие давления и абразив, нитяная оплётка легче и гибче, но рассчитана на меньшие нагрузки и другие среды. Документы не взаимозаменяемы.

Можно ли подавать по нему пар? Да, для пара есть свой класс с допустимой температурой; рукав другого класса на паре разрушается изнутри. Класс и температура — первое, что уточняется при заказе.

Почему в стандарте у одного внутреннего диаметра два наружных? Каркас бывает разной толщины, и наружный диаметр зависит от него. Хомуты и обжимные муфты подбирают по фактическому наружному диаметру полученного рукава.

Какая длина отрезков возможна? Стандарт задаёт диапазон длин и допускает поставку общим метражом; отрезки нарезаются под заявку, стыковать рукав по длине нельзя — стык не держит давление.
