ТУ 0056016-87 — дюритовые рукава и муфты: размеры, таблица, позиции в каталоге

Что это за документ

ТУ 0056016-87 — технические условия на резиновые рукава и соединительные муфты прокладочной конструкции, известные как дюритовые. Это отраслевой документ, а не государственный стандарт: он принадлежит разработчику, официально не публикуется и в открытых базах стандартов отсутствует.

Всё, что сказано ниже о конструкции и применении, — сведения отрасли и характеристики наших позиций, а не цитаты документа.

Что такое дюритовый рукав

Прокладочная конструкция означает, что каркас рукава набран из слоёв прорезиненной ткани, проложенных между резиновыми слоями. Такой рукав держит давление хуже оплёточного, зато он мягкий, хорошо садится на патрубок и переносит перекос и вибрацию.

Отсюда его главное применение — соединять два жёстких патрубка, которые не совпадают идеально и двигаются друг относительно друга: система охлаждения двигателя, воздуховоды турбонаддува, топливные и масляные линии, гидравлика спецтехники. В этой роли дюрит незаменим — жёсткая трубка на его месте лопнет по шву от вибрации.

Марка 40У — самая распространённая: маслобензостойкая резина, рабочая температура примерно от минус 55 до плюс 100 °С.

Как читается обозначение

«Рукав 40У-25-13» — марка резины 40У, внутренний диаметр 25 мм, рабочее давление 13 кгс/см² (1,3 МПа).

Соответственно «40У-25-7» — тот же диаметр, но на 7 кгс/см² (0,7 МПа). Диаметр подбирают по патрубку, давление — по линии; при равном диаметре рукава на разное давление отличаются числом слоёв каркаса и толщиной стенки.

О документе

Текста ТУ 0056016-87 у нас нет, и мы его не публикуем: технические условия принадлежат разработчику. Если для приёмки нужен паспорт или сертификат на конкретную партию — запросите, пришлём документы поставки.

Где применяются дюритовые рукава и муфты

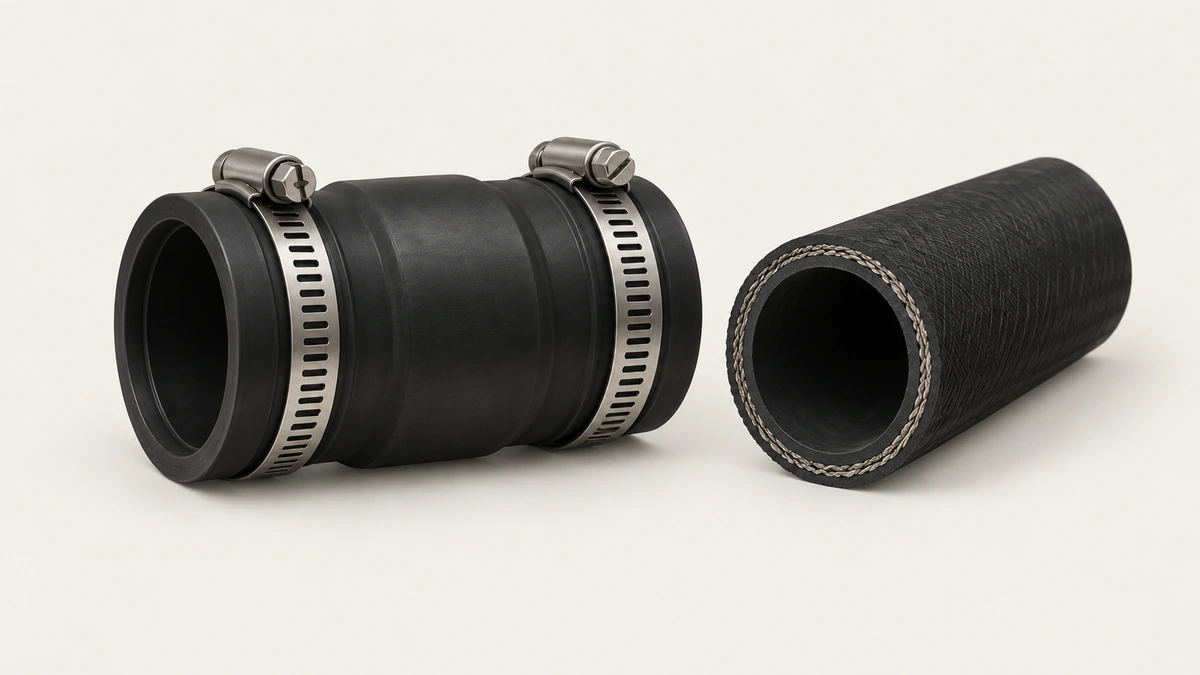

Дюритовые рукава и муфты ставят в системах охлаждения, топливных и масляных магистралях, на патрубках воздуховодов и там, где жёсткая труба не подходит из-за вибрации, теплового расширения и несоосности. Муфта соединяет два патрубка одного диаметра и компенсирует небольшой перекос; рукав — гибкий участок магистрали.

Прокладочная конструкция — слои резины и тканевых прокладок — держит давление и не даёт стенке схлопываться на разрежении сильнее, чем у гладкого рукава без каркаса, поэтому дюрит применяют и на всасывающих линиях небольшого разрежения.

Как подобрать рукав и муфту

Внутренний диаметр подбирают точно под наружный диаметр патрубка: муфта садится на патрубок с натягом и уплотняется хомутом, зазор «на глаз» не компенсируется затяжкой. Длина муфты — такая, чтобы на каждом патрубке было место под хомут за буртиком и оставался свободный участок между ними на компенсацию.

Рабочая среда и температура определяют резину: масло, топливо, антифриз, горячая вода и воздух требуют разных смесей, и «дюрит вообще» без указания среды подобрать нельзя. Число прокладок в стенке задаёт давление — чем их больше, тем жёстче рукав и меньше допустимый изгиб.

Для изогнутых трасс заказывают рукав с нужной формой изгиба или собирают из прямых отрезков и угловых патрубков: сильно изгибать прямой дюрит нельзя — на внутренней стороне изгиба стенка идёт складкой и перекрывает проход.

Монтаж и эксплуатация

Патрубки перед посадкой очищают от ржавчины и старой резины, буртик на патрубке обязателен — без него муфта под давлением сползает. Хомуты ставят по два на каждую сторону при заметном давлении, затягивают равномерно и после первого прогрева подтягивают: резина даёт усадку.

Муфту не смазывают маслом для облегчения посадки, если резина не рассчитана на масло: смазка разрушает её изнутри. Допускается мыльный раствор. Рукав не должен касаться горячих частей и острых кромок; при вибрации его крепят хомутами к раме с мягкой прокладкой.

Осмотр — по признакам: вздутие стенки, трещины по наружному слою, потёки на хомутах, размягчение резины у горячего патрубка. Размягчённый и «жирный» на ощупь дюрит меняют, не дожидаясь разрыва.

Замена и типичные ошибки

Частая ошибка — брать муфту по наружному диаметру старой, а не по диаметру патрубка: старая муфта растянута и врёт. Меряют патрубок.

Вторая — заменять дюрит гладким рукавом без каркаса на всасывающей линии: без прокладок стенка схлопывается. Третья — ставить универсальную муфту «под масло» на антифриз или наоборот: резина одной среды на другой разбухает или твердеет.

Приёмка, хранение и заявка

При приёмке проверяют маркировку, отсутствие расслоений на торце, ровность внутренней поверхности и совпадение диаметров с заказом. Хранят без сжатия и перегибов, вдали от солнца и масел; срок хранения — по документу изготовителя.

В заявке: внутренний диаметр, длина, среда и температура, давление или разрежение, форма (прямой, угловой, с изгибом по чертежу), число прокладок или требуемое давление, количество. Для изогнутых — чертёж или образец.

Вопросы, которые задают чаще всего

Чем дюритовая муфта отличается от отрезка обычного рукава? Прокладочной конструкцией и посадочными размерами под патрубки: обычный рукав на патрубке с буртиком не уплотняется и не держит форму.

Можно ли изготовить дюрит нестандартной формы? Да, по чертежу или образцу — прямые, угловые и с несколькими изгибами; это обычная работа по заявке.

Как понять, что дюрит пора менять? Размягчение, вздутие, трещины, потёки у хомутов — любой из признаков. Дюрит на горячем патрубке стареет быстрее остального.

Срок службы и признаки износа

Дюрит стареет в первую очередь от температуры и среды: муфта на горячем патрубке системы охлаждения твердеет и трескается по наружному слою, муфта на масляной магистрали при неподходящей резине разбухает и становится «жирной». Оба состояния видны при осмотре и прощупывании — твёрдая муфта не пружинит, разбухшая продавливается пальцем.

Меняют дюрит по состоянию, а не по пробегу: срок зависит от температуры патрубка и качества хомутов. Полезная привычка — при замене одной муфты осмотреть остальные в той же системе: они одного возраста и одних условий.

При замене на новой муфте хомуты затягивают в два приёма: сразу после посадки и после первого прогрева до рабочей температуры, когда резина села. Пропущенная вторая затяжка — самая частая причина течи «новой» муфты.

Совместимость резины со средой

Одна и та же дюритовая муфта не бывает «на всё»: смесь для антифриза и горячей воды плохо переносит масло, смесь для масла и топлива — перегрев с водой. При заказе среду называют словами, а если в системе среда менялась — например, охлаждающую жидкость сменили на другую основу, — это тоже стоит сказать: некоторые составы агрессивнее к резине, чем прежние.

Сомнение решает образец: пришлите старую муфту и назовите среду, подберём смесь по условиям, а не по внешнему сходству.
