Что это за документ

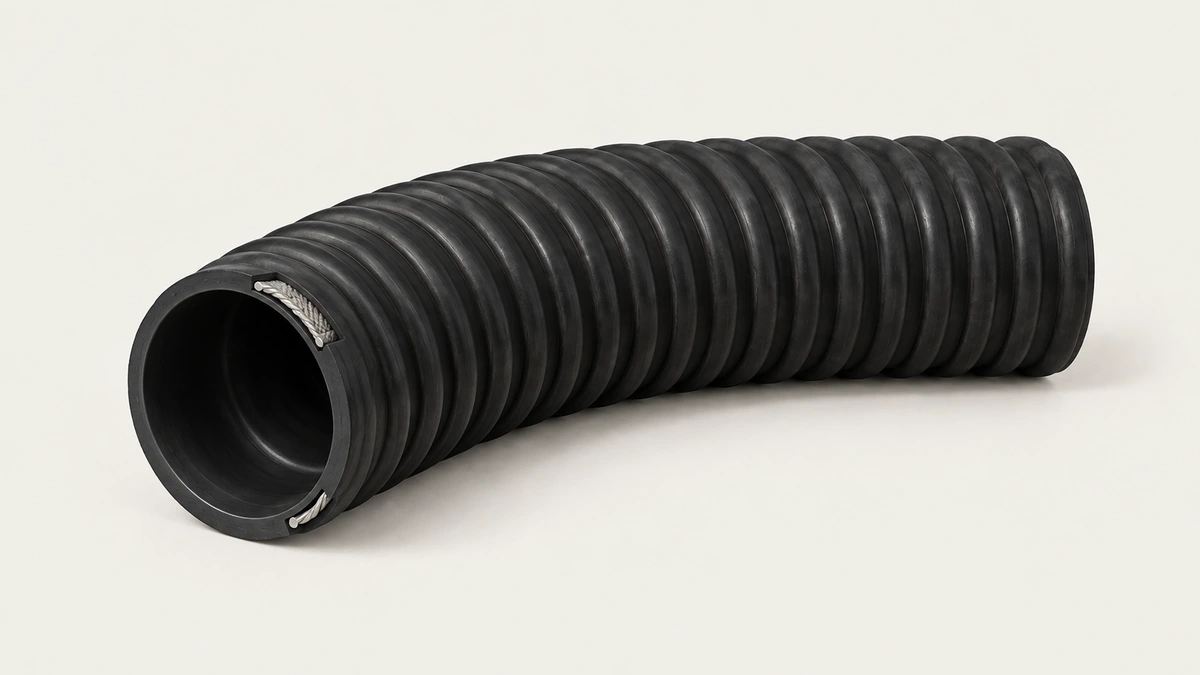

ГОСТ 5398-76 — межгосударственный стандарт на резиновые рукава с текстильным каркасом и металлической спиралью, с мягкими манжетами на концах для присоединения к арматуре. «Неармированные» здесь значит «без концевой арматуры» (в английском заголовке — without fittings), а не «без каркаса».

Введён с 1 января 1979 года, действует в издании 2005 года с изменениями № 1–5. Приказом Росстандарта от 26.05.2025 № 465-ст взамен принят ГОСТ 5398-2025 с введением 1 января 2027 года и правом досрочного применения — до этой даты в спецификациях встречаются оба номера.

Где применяется

Там, где среду надо и засосать, и подать под давлением: слив-налив автоцистерн, забор воды мотопомпой, откачка ёмкостей, приём пищевых жидкостей. Спираль в стенке держит форму при разрежении — обычный напорный рукав на всасывании сплющивается.

Что регулирует стандарт

• классы по рабочей среде: Б — топлива и масла на нефтяной основе; В — техническая вода;

Г — воздух, углекислый газ, азот и инертные газы; КЩ — слабые растворы неорганических кислот и щелочей концентрации до 20 %; П — пищевые вещества, включая питьевую воду;

• группы — 1 всасывающие и 2 напорно-всасывающие; исполнения для умеренного, тропического

и холодного климата; диаметры, давления, длины и предельные отклонения;

• герметичность, запас прочности при разрыве, работу под вакуумом, прочность связи слоёв,

стойкость резины внутреннего слоя к своей среде;

• приёмку, испытания, маркировку, хранение, гарантийные сроки и эксплуатацию, включая

заземление при перекачке нефтепродуктов.

Размерный ряд стандарта — внутренние диаметры от 16 до 325 мм, рабочие давления группы 2 — 0,3; 0,5; 1,0 и 1,2 МПа, рабочий вакуум — 0,08 МПа. Остальные нормы и таблицы остаются в документе.

Как читается обозначение

«Рукав Б-2-25-10 ГОСТ 5398-76» — класс Б, группа 2, внутренний диаметр 25 мм, давление 10 кгс/см² (1,0 МПа). У группы 1 давления в обозначении нет: «Рукав Б-1-25». Холодное и тропическое исполнения — ХЛ и Т, антистатическое — Б(А).

Как выбрать класс, группу и диаметр

Первый вопрос — среда: класс задаёт внутренний слой, и рукав для воды на нефтепродуктах отслаивается, а рукав класса Б не годится для пищевых жидкостей. Второй — режим: если рукав только всасывает, достаточно группы 1; если по нему и подают под давлением, нужна группа 2 с давлением не ниже рабочего.

Диаметр считают от производительности насоса и допустимой скорости потока, а не «побольше»: слишком большой диаметр — тяжёлый рукав, который трудно перекладывать и который на всасывании работает хуже из-за большой массы столба среды. Слишком малый — потери напора и кавитация на всасывании.

Длину берут с запасом на прокладку трассы без натяга, но длинный всасывающий рукав снижает высоту всасывания насоса — каждый лишний метр и каждый изгиб стоит части подъёма. Для мотопомп это заметно уже на нескольких метрах.

Присоединение, вакуум и эксплуатация

Мягкие манжеты на концах рассчитаны на надевание на штуцер и затяжку хомутом; спираль в манжету не заходит, поэтому её нельзя резать под штуцер по месту — укорачивать рукав можно только с изготовлением новой манжеты. Хомут ставят по манжете, не по спиральной части: там он пережимает стенку и перерезает каркас.

На всасывании рукав держит рабочий вакуум, заданный стандартом; глубокое разрежение выше нормы или пережатый на трассе рукав приводит к тому, что стенка между витками спирали втягивается внутрь. Сплющенный по спирали рукав к работе не возвращается.

При перекачке нефтепродуктов рукав заземляют — статическое электричество на длинном рукаве накапливается быстро; для этого есть антистатическое исполнение с проводящей спиралью. Рукав пищевого класса после работы промывают и сушат в расправленном виде, хранят отдельно от технических.

Замена и типичные ошибки

Главная ошибка — ставить на всасывание обычный напорный рукав: без спирали он схлопывается при первом же разрежении, и насос не подаёт. Обратная ошибка — напорно-всасывающий рукав там, где нужен только напор: он тяжелее и дороже, а гибкость у него хуже.

Второй частый промах — подбирать по наружному диаметру. Обозначение по стандарту содержит внутренний диаметр; наружный у напорно-всасывающего рукава заметно больше из-за спирали, и штуцер, выбранный по нему, в рукав не войдёт.

Признаки, по которым рукав меняют: трещины на наружном слое по спирали, выпучивание стенки под давлением, оторвавшаяся или разболтанная манжета. Ремонт манжеты по месту не даёт герметичности на давлении.

Что указать в заявке

Среда, режим работы — всасывание или всасывание с подачей, — рабочее давление и разрежение, внутренний диаметр, длина отрезков, их число, климатическое исполнение, необходимость антистатики. Для пищевых сред укажите продукт: молоко, соки и спирт предъявляют разные требования.

Нестандартные длины и диаметры вне ряда обсуждаются отдельно; иногда задачу закрывает соседний класс или другой документ, иногда — рукав под заказ.

Как проверить рукав при получении

Маркировка на рукаве должна содержать класс, группу, диаметр, давление и номер стандарта; для антистатического исполнения — свой признак. Манжеты на концах должны быть целыми, без надрывов, длиной, достаточной для посадки на штуцер и затяжки хомута.

Спираль прощупывается по всей длине: пропуски витков и перегибы спирали — брак, такой рукав на вакууме сомнётся именно там. Резина между витками не должна быть провалена внутрь или вздута наружу.

Внутренний диаметр меряют по манжете, наружный — по спиральной части: оба числа нужны монтажнику. Гарантийный срок — от даты изготовления на маркировке; рукав, хранившийся в сложенном виде, перед приёмкой расправляют и осматривают сгибы.

Вопросы, которые задают чаще всего

Чем напорно-всасывающий рукав отличается от напорного? Спиралью в стенке: она держит форму при разрежении. Напорный рукав по ГОСТ 18698-79 на всасывании сплющивается, напорно-всасывающий — работает и на подачу, и на забор.

Можно ли укоротить рукав? Только с изготовлением новой манжеты: спираль в манжету не заходит, и отрезанный конец на штуцер не сядет герметично. При заказе лучше сразу назвать нужные длины отрезков.

Что значит «неармированный» в названии? Отсутствие концевой арматуры — штуцеров и фланцев на концах, — а не отсутствие каркаса. Каркас и спираль у рукава есть всегда.

Подходит ли рукав для пищевых продуктов? Только класс П: у него внутренний слой из резины, допущенной к контакту с пищевыми средами, и его хранят и моют отдельно от технических. Класс Б или В на молоке, соках или спирте применять нельзя, даже если диаметр совпал.

Нужно ли заземление? При перекачке нефтепродуктов — да, статический заряд на длинном рукаве накапливается; для этого есть антистатическое исполнение с проводящей спиралью, его указывают в заявке отдельно.
