ГОСТ 14896-84 — манжеты для гидравлики: размеры, таблица, позиции в каталоге

Что описывает ГОСТ 14896-84

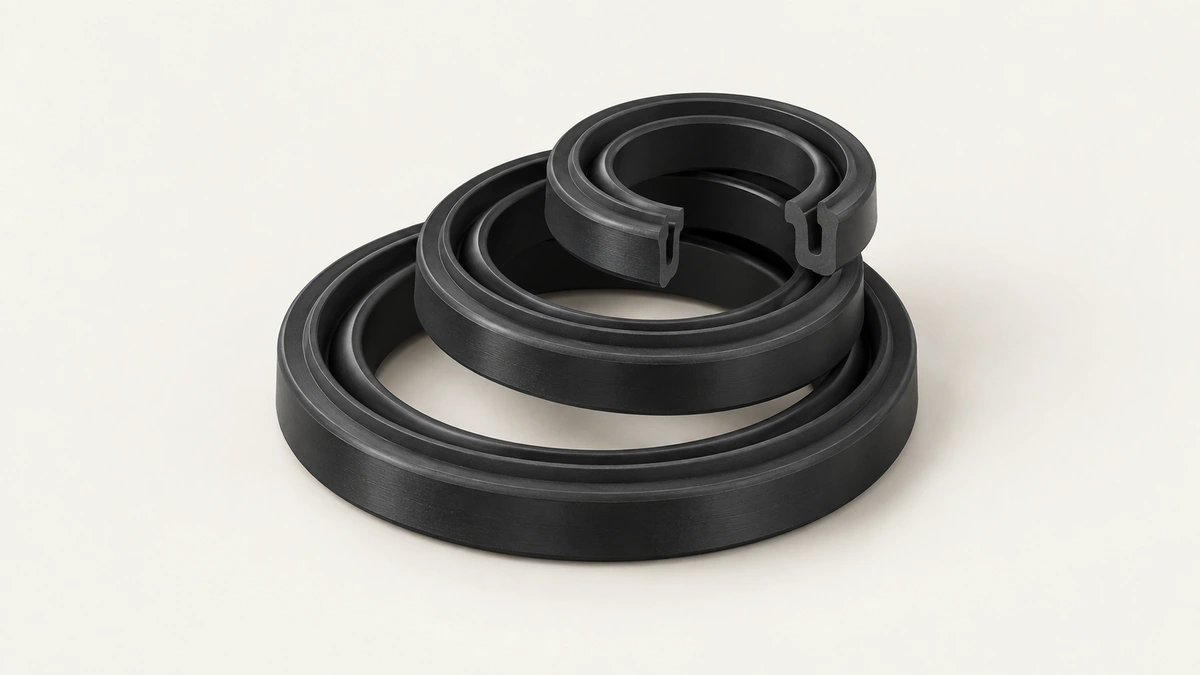

ГОСТ 14896-84 — стандарт на резиновые уплотнительные манжеты для гидравлических устройств: уплотнения поршней и штоков цилиндров, работающие при возвратно-поступательном движении под давлением рабочей жидкости. В отличие от кольца круглого сечения манжета имеет губу, которую давление само прижимает к уплотняемой поверхности: чем выше давление, тем плотнее контакт.

Такие манжеты стоят в гидроцилиндрах станков, прессов, дорожной и сельскохозяйственной техники, подъёмников. Стандарт задаёт типы, размеры, требования к материалу и условиям работы; выбор конкретной манжеты под цилиндр — конструкторская задача, где кроме диаметров важны давление, скорость, температура и характер нагрузки.

Типы манжет и обозначение

Стандарт различает манжеты по назначению и профилю: для уплотнения поршня в цилиндре и для уплотнения штока в крышке; по конструкции — с опорным кольцом и без него. У каждого типа своя канавка, поэтому подбор всегда начинается с ответа на вопрос, где манжета стоит — на поршне или в крышке.

Обозначение включает тип, диаметр уплотняемой поверхности, диаметр канавки и группу резины: «Манжета 1-50×60-1 ГОСТ 14896-84» — манжета первого типа для диаметра 50 мм в канавке 60 мм из резины первой группы. В прайсах обозначение обычно сокращают до «50*60*7» с указанием высоты и добавляют марку резины словом.

Написания без года, слитные и с латинской «x» приводятся к одному документу; второй страницы под них нет.

Размерный ряд и канавка

Ряд стандарта построен по диаметру уплотняемой поверхности: для каждого диаметра заданы размеры канавки и высота манжеты. Манжета работает только в канавке своего размера — в более широкой её выдавливает и перекручивает, в более узкой она не садится.

В нашем каталоге позиций по этому стандарту немного, и это отражает практику: большинство манжет для гидроцилиндров делается по чертежу под конкретный узел, где важны не только размеры, но и материал, тип опорного кольца и зазор. Таблица ниже показывает те позиции, которые у нас есть; всё остальное — приёмник чертежа.

Если в заявке несколько типоразмеров, перечислите их в одном комментарии или приложите спецификацию: считаем весь перечень одним счётом и одной отгрузкой.

Материалы и условия работы

Группа резины задаёт среду и температуру: нитрильные смеси для минеральных масел, фторкаучук для горячих и агрессивных жидкостей, специальные смеси для водно-гликолевых и синтетических рабочих жидкостей. Твёрдость смеси выбирают по давлению и зазору между поршнем и цилиндром: чем выше давление и больше зазор, тем твёрже резина и тем нужнее опорное кольцо.

Скорость движения штока ограничивает материал и профиль манжеты: при большой скорости губа перегревается и стирается; при очень малой — возможен эффект прилипания и рывков. Оба режима решаются подбором смеси и профиля, а не «более крепкой» резиной.

Подбор, замена и типичные ошибки

Замену подбирают по канавке и уплотняемому диаметру с чертежа цилиндра либо по изношенной манжете; изношенную измеряют по посадочным поверхностям, не по губе — губа стирается и растягивается. Если чертежа нет, помогают фото канавки с линейкой и штангенциркулем и описание условий работы.

Частая ошибка — поставить манжету «по внутреннему диаметру», не проверив канавку: манжета садится, но при первом же цикле выворачивается. Вторая — заменить манжету без проверки зазора и состояния поверхности: задиры на штоке режут любую губу.

Импортные профили не всегда имеют аналог в ряду ГОСТ 14896-84; в таких случаях манжету делаем по чертежу или по образцу с обмером — это обычная работа, приёмник ниже.

Монтаж и заказ

Манжету устанавливают губой навстречу давлению, через оправку, без острых кромок на пути; при монтаже в закрытую канавку манжету аккуратно деформируют, не перегибая губу. Хранение — в закрытой упаковке, без света и озона.

Позиции из таблицы заказываются со страницы товара, всё остальное — через приёмник чертежа; цены и сроки подтверждаются по заявке, на странице документа они не называются.

При повторном заказе назовите номер прошлого счёта или дату отгрузки: чертёж и подобранная смесь хранятся у нас, второй раз восстанавливать размеры не нужно. Если цилиндр после ремонта изменился — новый шток, расточенная гильза, — это отдельный заказ, и об этом стоит сказать сразу.

Манжета или кольцо: когда что ставить

Кольцо круглого сечения по ГОСТ 9833-73 уплотняет за счёт предварительного сжатия и хорошо работает в неподвижных соединениях и при малых ходах. Манжета по ГОСТ 14896-84 уплотняет давлением: губа прижимается тем сильнее, чем выше давление, и при этом трение в движении меньше, чем у сжатого кольца. Поэтому в гидроцилиндрах с длинным ходом и высоким давлением ставят манжеты, а кольца оставляют для крышек, штуцеров и неподвижных стыков.

Есть и обратная сторона: манжета односторонняя — она держит давление с одной стороны и не держит с другой. В цилиндре двустороннего действия на поршне ставят две манжеты губами в противоположные стороны либо специальный двусторонний профиль. Кольцо в этом смысле проще: оно держит давление с обеих сторон.

Если в узле стоит кольцо и оно течёт при движении — это не всегда брак кольца: возможно, узел просит манжету. И наоборот, манжета в неподвижном стыке работает хуже кольца. Правильный выбор зависит от характера движения, давления и хода — форма заявки спрашивает именно это.

Вопросы, которые задают чаще всего

Манжета выворачивается при первом ходе. Почти всегда — канавка шире положенной или установлена манжета не того типа: поршневая в штоковую канавку или наоборот. Проверяют размеры канавки по чертежу цилиндра и тип манжеты по обозначению.

Шток «потеет», хотя манжета новая. Тонкая масляная плёнка на штоке — нормальная работа: она смазывает губу. Течь — это капля, а не плёнка. Если появляются капли, смотрят состояние штока: задиры и коррозия режут губу, и никакая манжета здесь не поможет без ремонта штока.

Можно ли заменить манжету на импортную того же размера. По размерам — часто да, но профиль, материал и наличие опорного кольца различаются; при высоком давлении разница решает. Присылайте обозначение или фото старой манжеты и давление в системе — подберём либо сделаем по образцу.

Сколько манжет держать в запасе. Для цилиндров, работающих непрерывно, разумно иметь комплект на плановую замену; манжета, лежащая годами, стареет, поэтому запас «на всякий случай» на десять лет вперёд не имеет смысла — резина к тому времени потеряет свойства.
