Что это за документ

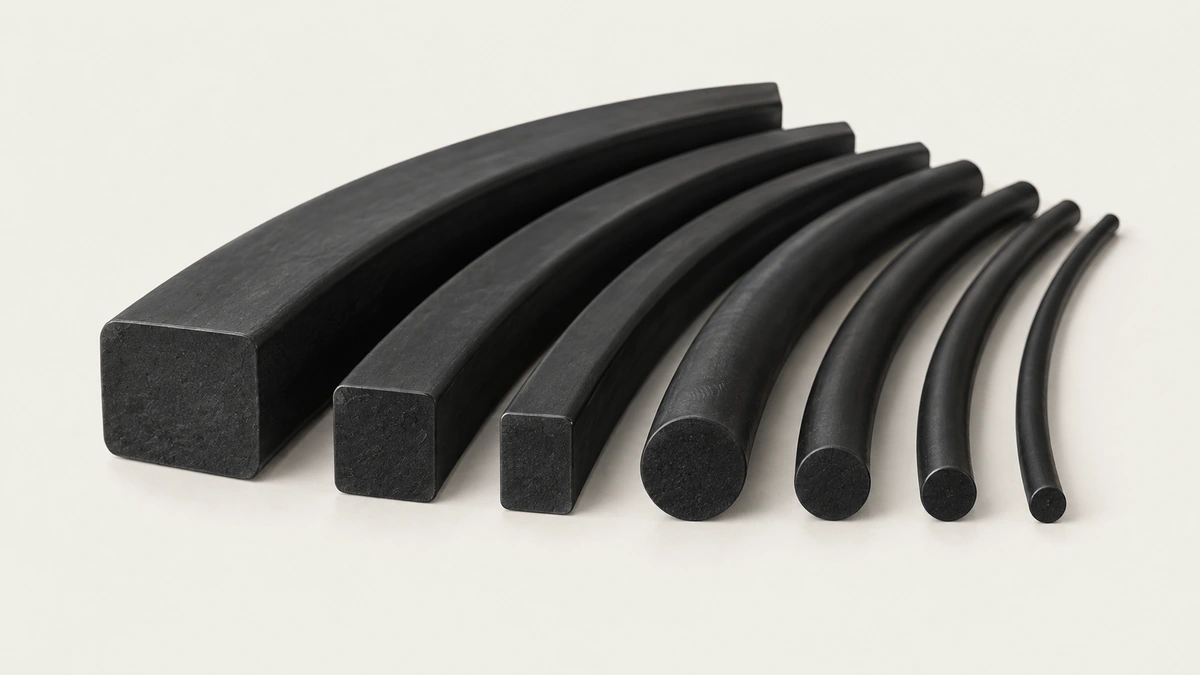

ГОСТ 6467-79 — межгосударственный стандарт на резиновые уплотнительные шнуры круглого и прямоугольного сечения: типы, размеры, требования к резине, приёмка, испытания, маркировка, хранение. Изделия специального назначения им не охвачены.

Утверждён в 1979 году взамен ГОСТ 6467-69, введён с 1 января 1980 года; по изданию 2005 года применяется с четырьмя изменениями. Актуальный статус уточняется по официальному источнику.

Область применения

Шнур закладывают в стык деталей, неподвижных одна относительно другой: крышки редукторов и насосов, шкафы автоматики, люки. Предел по давлению среды, на который рассчитан стандарт, — 1,0 МПа (10 кгс/см²). Вторая работа шнура — не пускать внутрь пыль и грязь.

Шнур идёт отрезком и режется под длину контура; замкнутое кольцо получают стыковкой концов вторичной вулканизацией — это делает тот, кто ставит уплотнение. Форма паза в плане произвольная: одно сечение закрывает контур любых очертаний, тогда как кольцо годится под один диаметр.

Что регулирует стандарт

• шесть типов по стойкости к среде: кислотощелочестойкие, теплостойкие, морозостойкие, маслобензостойкие, унифицированные, пищевые. Крайние точки температур — −50 °С и +140 °С. Три степени твёрдости, две группы по давлению;
• размерный ряд 2,0–63,0 мм по диаметру и стороне квадрата, сочетания сторон прямоугольника, предельные отклонения;
• условное обозначение, требования к резине и внешнему виду, приёмку, испытания, маркировку, упаковку, хранение, гарантийные сроки;
• эксплуатацию: радиус изгиба, соотношение сечений шнура и паза, сжатие, стыковку.

Таблицы и нормы остаются в документе.

Как читается обозначение

В обозначении 1-2с первая цифра — группа (1 — до 0,5 МПа, 2 — до 1,0 МПа), вторая — тип по среде (2 — теплостойкий), буква — твёрдость (с — средняя). Дальше сечение и номер стандарта: «Шнур 1—1С ⌀14 ГОСТ 6467—79».

Как подобрать сечение под паз

Шнур работает сжатием: сечение берут больше глубины паза, чтобы после сборки шнур был обжат на долю своей высоты, и меньше ширины паза, чтобы резине было куда раздаться. Шнур, равный пазу по обоим размерам, при затяжке крышки выдавливается в стык и рвётся; шнур мельче паза не даёт сжатия и не уплотняет.

Круглое сечение ставят в паз прямоугольного профиля и в стыки без паза, где оно ложится на плоскость; прямоугольное — в паз своего профиля, где важна большая площадь контакта и устойчивость к выкручиванию. Для люков с редкой разборкой круглый шнур удобнее: он проще укладывается по углам.

Тип по среде выбирают по тому, что окажется с внутренней стороны стыка: масло в редукторе, горячий воздух в сушилке, мороз на улице. Твёрдость — по усилию затяжки: мягкий шнур уплотняет крышку с редкими винтами, твёрдый нужен там, где давление выше и зазор больше.

Стыковка концов и укладка

Отрезок шнура замыкают в кольцо на месте: концы режут строго под прямым углом, обезжиривают и соединяют — либо клеем для резины, если стык не работает под давлением, либо вулканизацией с помощью пресс-формы для стыка, если нужна прочность как у сплошного шнура. Стык располагают на прямом участке, не в углу паза и не напротив ввода среды.

Шнур укладывают без натяга: растянутый при укладке шнур после сборки стремится сжаться по длине, утоньшается и в углах уходит из паза. Длину отмеряют по средней линии паза с небольшим запасом и подрезают после первой примерки.

Перед сборкой паз чистят и проверяют на заусенцы: острая кромка режет шнур при первой же затяжке. Смазка допустима тонким слоем и только совместимая с типом резины — минеральное масло на шнуре, не рассчитанном на масло, разбухает и разрушает его.

Замена и типичные ошибки

Частая замена — шнур вместо кольца круглого сечения по размерам. Для неподвижных стыков это допустимо, если стык замкнут правильно; для подвижных соединений шнур не годится, здесь нужны кольца по ГОСТ 9833-73. Обратная замена — резать кольцо и ставить как шнур — не работает: у кольца другой тип резины и другая точность сечения.

Вторая ошибка — брать шнур «по цвету», как в старом узле. Цвет задаёт краситель, а не полимер; чёрный шнур бывает и маслостойким, и кислотощелочестойким. Тип восстанавливают по среде узла, а не по внешнему виду.

Третья — длительное хранение в бухте под натяжением и на свету. Шнур принимает форму бухты, на сгибах появляются трещины; такой шнур в паз ложится волной. Хранят в свободной бухте, в тёмном месте, вдали от озонирующего электрооборудования.

Что указать в заявке

Профиль и размеры сечения, тип по среде или сама среда с температурой, твёрдость или условия затяжки, длина в метрах либо число замкнутых колец с длиной контура. Если удобнее готовое кольцо из шнура заданной длины — стыкуем и вулканизируем сами.

Для нестандартного профиля — трапеции, сечения с полкой, полого шнура — нужен чертёж или образец; такие профили изготавливаем по чертежу.

Как проверить шнур при получении

Бухта или ярлык несут обозначение с группой, типом, твёрдостью, сечением и номером стандарта — без него тип по среде не восстановить. Сечение меряют штангенциркулем в нескольких местах по длине: разнотолщинность выше допуска даёт неравномерное сжатие в пазу и течь на участке с меньшим сечением.

Поверхность должна быть гладкой, без пор, включений, трещин и следов недовулканизации — липкости. Шнур изгибают вдвое: трещины на внешней стороне сгиба говорят о старении, такой шнур в паз не ставят.

Прямоугольный шнур проверяют на прямоугольность сечения и отсутствие скрутки по длине: скрученный шнур в пазу ложится ребром. Хранят в свободной бухте, дату изготовления читают с ярлыка — гарантийный срок хранения задан стандартом.

Вопросы, которые задают чаще всего

Чем шнур отличается от кольца круглого сечения по ГОСТ 9833-73? Кольцо — готовая замкнутая деталь под конкретный диаметр и подвижное соединение; шнур — отрезок под любой контур неподвижного стыка, замыкаемый на месте. Взаимозаменяемы они только в неподвижных стыках при правильной стыковке.

Как склеить концы шнура? Срезать концы под прямым углом, обезжирить и соединить клеем для резины; для стыка, работающего под давлением, нужна вулканизация в пресс-форме — такие кольца делаем под заказ.

Можно ли заказать шнур нестандартного профиля? Да, по чертежу или образцу: трапеция, сечение с полкой, полый шнур изготавливаются под заказ, если стандартный ряд не подходит под паз.

Как хранить шнур? В свободной бухте без натяжения, в тёмном сухом месте, вдали от озонирующего оборудования; шнур с трещинами на сгибах и «засохшей» поверхностью ставить нельзя.
