ГОСТ 9833-73 — кольца круглого сечения: размеры, таблица, позиции в каталоге

Что описывает ГОСТ 9833-73 и где такие кольца стоят

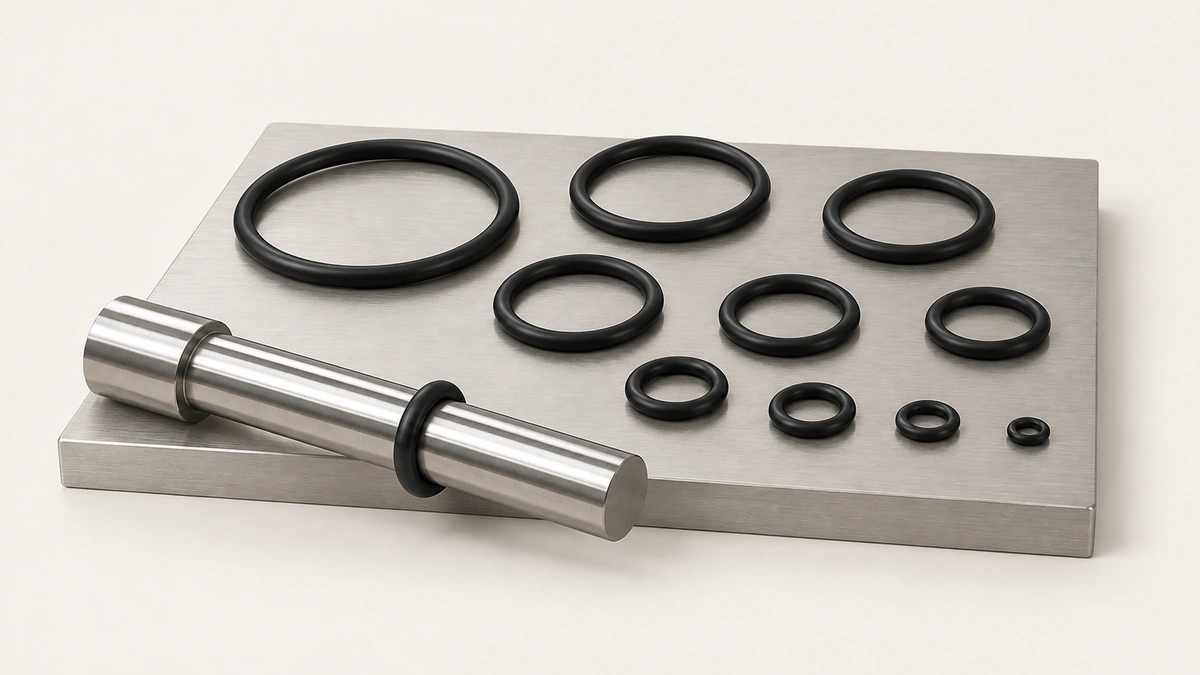

ГОСТ 9833-73 задаёт конструкцию и размеры резиновых колец круглого сечения — тех самых «о-рингов», которыми уплотняют неподвижные и подвижные соединения в гидравлических и пневматических устройствах. Кольцо ставится в канавку и работает за счёт предварительного сжатия по сечению: чем правильнее подобраны диаметр и сечение под канавку, тем дольше оно держит давление и тем меньше изнашивается.

Область применения у стандарта широкая: гидроцилиндры и пневмоцилиндры, фланцевые и торцевые соединения, крышки, штуцеры, фитинги, корпуса насосов и клапанов. Стандарт не привязан к отрасли — по нему подбирают кольца и в станкостроении, и в сельхозтехнике, и в пищевом оборудовании, меняя только группу резины под среду.

Важно понимать, чего стандарт не описывает. Он не задаёт марку резины под конкретную среду, не нормирует ресурс и не заменяет расчёт канавки: размеры канавки и степень сжатия — это конструкторская задача, а стандарт даёт лишь ряд колец, из которого выбирают.

Как читать обозначение кольца

Полное обозначение по стандарту выглядит так: «Кольцо 020-025-30-2-2 ГОСТ 9833-73». Три первые группы цифр — размеры, последние две цифры — группа точности и группа резины.

Группа точности говорит о допусках на размеры; группа резины — о том, из какой смеси кольцо сделано и для какой среды оно предназначено: масла и топливо, вода и пар, воздух, агрессивные жидкости. Именно группа резины чаще всего теряется в заявках: снабженец называет размеры, а среду и температуру опускает, и кольцо приходится подбирать заново.

В прайсах и на сайтах обозначение обычно сокращают до размерной части и добавляют марку резины словом: «020-025-30 NBR70». Это удобно для поиска, но при заказе полное обозначение с группами точности и резины надёжнее — оно однозначно.

Частые ошибки написания, с которыми мы сталкиваемся в письмах: год стандарта опускают («ГОСТ 9833»), пишут слитно («ГОСТ9833-73») или путают порядок диаметров. Все эти написания мы приводим к одному документу — второй страницы под ошибочное написание на сайте нет.

Размерный ряд: диаметры и сечения

Ряд построен от сечения: у каждого сечения свой диапазон диаметров, и одно и то же сечение повторяется на десятках диаметров. Поэтому подбор всегда идёт в два шага: сначала сечение под глубину и ширину канавки, затем диаметр под шток или расточку. Кольцо соседнего сечения в ту же канавку не встанет — оно либо выдавится, либо не даст сжатия.

Таблица ниже собрана из нашего каталога, а не переписана из стандарта: в ней ровно те сечения и диапазоны диаметров, позиции по которым у нас есть. Число позиций и материалы считаются на момент показа страницы — это живые данные каталога, не обещание.

Если нужного диаметра в ряду нет, у стандарта есть ответ: кольцо промежуточного размера допускается изготавливать под заказ, сохраняя сечение ряда. Для нас это обычная работа по чертежу или образцу — ссылка на приёмник чертежа стоит под таблицей товаров.

Из чего делают кольца и как выбрать резину

Стандарт задаёт геометрию, материал выбирают по условиям работы. Основные семьи смесей:

• NBR

  Нитрильные

  Масла, топливо, смазки — самый массовый вариант.

• FKM / FPM

  Фторкаучуковые

  Высокая температура и агрессивные среды.

• EPDM

  Этиленпропиленовые

  Вода, пар, тормозные жидкости на гликолевой основе — но не масла.

• VMQ

  Силиконовые

  Широкий диапазон температур и пищевые среды, но слабая стойкость к истиранию.

Твёрдость смеси (число после марки: 70, 85, 90 по Шору А) выбирают по давлению и зазору: чем выше давление и больше зазор, тем твёрже резина, иначе кольцо выдавливается в зазор. Для подвижных соединений и малых зазоров берут мягче.

Подобрать материал по цвету старого кольца нельзя: цвет задаёт краситель, а не полимер. Если марка неизвестна, назовите среду, температуру, давление и характер движения — по ним технолог подберёт смесь; форма заявки спрашивает ровно эти четыре вещи.

Подбор замены и типичные ошибки

• есть образец

  Кольцо по образцу

  Изношенное кольцо измеряют по внутреннему диаметру и сечению, а не по наружному: наружный диаметр у растянутого или «севшего» кольца врёт сильнее. Сечение измеряют в нескольких точках — старое кольцо сплющено в месте контакта.

• образца нет

  Кольцо по канавке

  Размеры берут с канавки: диаметр дна канавки и её ширину. Сечение выбирают так, чтобы после установки сжатие попадало в рабочий диапазон — для неподвижных соединений оно больше, для подвижных меньше.

• другой ряд

  Импортные и метрические кольца

  Кольца по ГОСТ 9833-73 и метрические кольца по внутреннему диаметру и сечению часто совпадают по геометрии, но ряды у них разные: то, что есть в одном ряду, может отсутствовать в другом. В каталоге метрические кольца стоят отдельным разделом, а совпадение по размерам — законный способ подобрать замену.

• ✕Подобрать кольцо по одному размеру

  Самая дорогая ошибка: заявка «кольцо на 20 мм» не описывает деталь.

  ✓Нужны все три числа: шток, цилиндр, сечение.

• ✕Взять более твёрдую резину «на всякий случай» в подвижное соединение

  Вторая по частоте: кольцо перестаёт отслеживать вал и начинает течь при малом давлении.

  ✓Для подвижных соединений и малых зазоров — мягче.

Хранение и срок годности колец

Резина стареет и в коробке: свет, озон, тепло и контакт с маслами меняют её свойства задолго до установки. Кольца хранят в закрытой упаковке, без натяжения и перегибов, вдали от отопительных приборов и электрооборудования, которое даёт озон. Срок хранения зависит от типа смеси и указывается изготовителем; кольцо с трещинами на растяжении или с блестящей «засохшей» поверхностью ставить нельзя, даже если оно новое по документам.

Перед монтажом кольцо и канавку смазывают совместимой с резиной смазкой, острые кромки на пути кольца закрывают оправкой — большая часть ранних отказов приходится не на материал, а на порез при установке.

Как заказать кольца по ГОСТ 9833-73

Позиции из таблицы ниже заказываются со страницы товара: там указаны материал, размеры и наличие. Если в заявке несколько типоразмеров, удобнее собрать лист запроса прямо в каталоге — у каждой строки уже есть обозначение, и восстанавливать его по описанию не придётся.

Кольца вне ряда, нестандартного сечения или из специальной смеси делаем по чертежу или образцу — приёмник чертежа принимает файл на первом экране, а если чертежа нет, достаточно двух фото с линейкой и условий работы.

Цены и сроки на странице документа не называются намеренно: они зависят от материала, размера и партии и подтверждаются по конкретной заявке — числа на сайте появляются только с источником.
