ГОСТ 24811-81 — грязесъёмники штоков: размеры, таблица, позиции в каталоге

Что это за документ

ГОСТ 24811-81 распространяется «на резиновые грязесъёмники для штоков гидро- и пневмоцилиндров, предназначенные для защиты уплотняемых полостей от грязи».

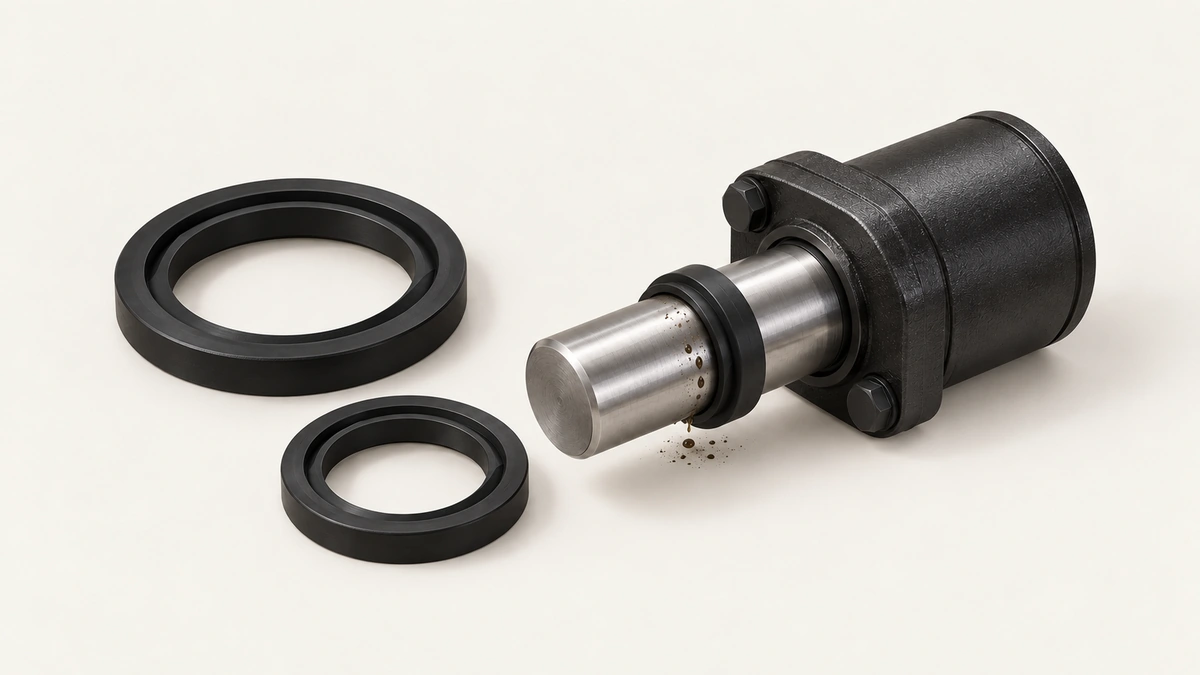

Грязесъёмник — не уплотнение. Он ничего не держит и не герметизирует: его работа — снять с выходящего штока пыль, песок и дорожную грязь, чтобы они не затянулись внутрь цилиндра при обратном ходе. Стоит он всегда снаружи, перед манжетой, и работает с ней в паре.

Именно поэтому его меняют вместе с манжетой, а не отдельно: изношенный грязесъёмник пропускает абразив, и новая манжета за ним умирает быстро.

Четыре типа — по способу крепления

Типы различаются не материалом, а тем, как деталь держится в корпусе:

• тип 1 — закрепляемые во фланцевых соединениях, штоки от 4 до 500 мм;
• тип 2 — устанавливаемые в посадочное место, штоки от 4 до 900 мм;
• тип 3 — комбинированные, со скребком, штоки от 20 до 360 мм;
• тип 4 — запрессовываемые, с каркасом, штоки от 4 до 200 мм.

Комбинированный тип 3 — для тяжёлых условий: у него есть металлический или пластиковый скребок, который снимает налипшую грязь и лёд там, где резиновой губы мало.

Как читается обозначение

По стандарту в обозначении всего два параметра: «Грязесъёмник 1-32 ГОСТ 24811-81» — тип 1, диаметр штока 32 мм. Размеров канавки в имени нет: они определяются типом и диаметром по таблицам стандарта.

В таблицах есть две пометки, меняющие смысл строки: число в скобках — диаметр, который «при новом проектировании не применять»; звёздочка — размер с оговоркой в примечании. При подборе на новый узел скобки лучше обходить.

Чего в этом стандарте нет

Температур, давлений, скоростей и сред ГОСТ 24811-81 не нормирует ни одной строкой. Это стандарт на типы и размеры. Рабочие параметры конкретного грязесъёмника берутся из документации изготовителя, а не из ГОСТа.

Импортные обозначения: SMA, PU и другие

Значительная часть рынка сегодня — импортные грязесъёмники с собственными обозначениями: SMA (с металлическим каркасом), SA, PU (полиуретановые). Они описываются тремя числами — диаметр штока, наружный диаметр, высота, — и с ГОСТом соотносятся не всегда.

Пример: ходовой SMA 75×85×7 подобрать «то же самое по ГОСТ» не получится — диаметра штока 75 мм в нужных таблицах стандарта попросту нет, при том что 70 и 80 есть. Это не пробел в чтении, а особенность ряда: импортные ряды строились от других посадок.

Практический вывод: если в узле стоит импортный грязесъёмник, менять его надо по трём снятым размерам, а не по «ГОСТовскому аналогу».

Где взять текст документа

ГОСТ 24811-81 — межгосударственный стандарт, доступен в официальных базах. Прав на распространение текста у нас нет, файл мы не публикуем.

Как подобрать грязесъёмник

Тип выбирают по способу крепления в узле: в канавку, в обойму, с металлическим каркасом под запрессовку, с уплотняющей кромкой в одном корпусе. Размер — по диаметру штока и посадочному месту; грязесъёмник должен садиться с натягом, иначе он проворачивается и пропускает грязь.

Материал — по среде и температуре: маслостойкая резина для гидравлики, полиуретан для абразивной грязи и высоких скоростей, где резина быстро истирается; для мороза и агрессивных сред — свои смеси. Грязесъёмник стоит перед уплотнением штока и защищает его, поэтому его износ — первый признак, что пора смотреть весь узел.

Для штоков с наплавкой и хромом важна острота кромки и её твёрдость: тупая или слишком мягкая кромка размазывает грязь, а не снимает.

Установка и эксплуатация

Канавку и посадочное место чистят и осматривают; шток проверяют на задиры и коррозию — задир режет кромку за часы. Грязесъёмник ставят оправкой, без острых инструментов, кромкой наружу; каркасные типы запрессовывают равномерно, без перекоса. Смазка при установке — совместимая с материалом.

В работе кромку осматривают при плановых остановках: сколы, истирание, потеря упругости. Слой грязи на штоке за грязесъёмником говорит о его износе или о повреждении штока.

Замена и типичные ошибки

Ставить грязесъёмник кромкой внутрь; подбирать по наружному диаметру без учёта натяга; менять грязесъёмник, не осмотрев шток; заменять резину полиуретаном без проверки температуры и среды; использовать грязесъёмник как уплотнение — он не держит давление.

Хранение и приёмка

Хранят в закрытой упаковке, без деформации, вдали от солнца и озонирующего оборудования. При приёмке — маркировка, острота и целостность кромки, отсутствие облоя и пор, соответствие типа и размеров заказу.

Что указать в заявке

Диаметр штока, размеры посадочного места, тип крепления, материал или условия работы (среда, температура, характер грязи), количество. Для замены — чертёж узла или старый грязесъёмник и фото канавки. Нестандартные размеры делаем по чертежу.

Вопросы, которые задают чаще всего

Чем грязесъёмник отличается от манжеты? Он снимает грязь снаружи и не держит давление; манжета уплотняет изнутри. Резина или полиуретан? Полиуретан — для абразива и скорости, резина — для температуры и агрессивных сред. Можно ли поставить импортный аналог? По размерам и типу — да, при совпадении посадочного места; сверим по каталогу.

Резина или полиуретан: как решить

Полиуретан истирается медленнее и держит абразивную грязь, песок и окалину, поэтому на строительной и горной технике, где шток работает в пыли, он служит заметно дольше резины. Резина выигрывает на температуре и в агрессивных средах, где полиуретан гидролизуется или размягчается; она мягче и лучше прилегает к штоку с небольшими рисками.

Полиуретановые грязесъёмники твёрже, поэтому требуют более точной канавки и чистого штока; на изношенном штоке они не садятся плотно. Для смешанных условий выбирают по преобладающему фактору: грязь — полиуретан, температура — резина.

Что говорит состояние грязесъёмника об узле

Равномерный износ кромки — нормальная выработка. Односторонний износ — перекос штока или изношенные направляющие. Сколы и вырывы — ударная нагрузка или острые кромки на штоке. Грязь за грязесъёмником при целой кромке — потеря натяга из-за старения или неправильного размера. Читая эти признаки, ремонт планируют целиком, а не меняют грязесъёмник раз за разом.

Заказ партии и нестандартные размеры

Для парка одинаковой техники выгодно заказать грязесъёмники партией на плановый ремонт: размеры повторяются, а склад из двух-трёх ходовых позиций закрывает большинство машин. Нестандартные штоки и посадочные места — по чертежу: изготавливаем грязесъёмники любого типа из резины и полиуретана под размер, включая крупные диаметры, которых нет в каталогах.

При заказе по чертежу назовите и материал штока с его состоянием — это влияет на выбор твёрдости кромки.
