ГОСТ 22704-77 — шевронные уплотнения: размеры, таблица, позиции в каталоге

Что описывает ГОСТ 22704-77

ГОСТ 22704-77 — стандарт на шевронные резинотканевые уплотнения для гидравлических устройств: наборные уплотнения штоков и плунжеров, работающие при высоком давлении, где одна манжета не держит. Шевронный набор состоит из нескольких колец V-образного сечения, нажимного и опорного колец; давление раскрывает шевроны и прижимает их к штоку и корпусу.

Такие уплотнения стоят в прессах, гидроцилиндрах тяжёлого оборудования, насосах высокого давления, металлургическом и горном оборудовании — там, где давление высокое, скорости малые, а замена уплотнения должна быть возможна без снятия штока.

Конструкция набора и обозначение

Набор задаётся диаметром штока и диаметром корпуса, числом шевронных колец и материалом: резинотканевые кольца держат высокое давление за счёт ткани, чисто резиновые — эластичнее, но рассчитаны на меньшее давление. Число колец в наборе растёт с давлением, и его определяет конструктор по стандарту, а не «сколько влезет в камеру».

Обозначение включает диаметры и число колец; в заявках чаще всего называют диаметр штока, диаметр корпуса и высоту камеры — этого достаточно, чтобы собрать набор.

Подбор набора по узлу

Набор подбирают по трём размерам узла — диаметр штока, диаметр корпуса, высота камеры — и по рабочему давлению. Число колец определяется давлением по стандарту; высота камеры должна вмещать набор с запасом на поджатие. Если камера не совпадает с рядом стандарта, набор делаем по чертежу узла: кольца нужной высоты и опорные кольца под конкретную камеру.

Импортные прессы и цилиндры используют наборы с другой геометрией шеврона и другими опорными кольцами; при замене на отечественный набор сверяют угол шеврона и высоту колец, иначе набор не уплотняется по внутреннему диаметру. По образцу набора снимаем геометрию и делаем аналог.

Для наборов, работающих в воде или водно-гликолевых жидкостях, ткань и резина выбираются отдельно — обычный резинотканевый набор для минерального масла в воде набухает. Среда в заявке важнее диаметров.

Размерный ряд и камера

Ряд стандарта построен по диаметру штока; для каждого диаметра заданы размеры корпуса и высота колец. Высота камеры под набор — параметр узла: если она меньше набора, кольца не сядут, если больше — набор не сожмётся и потечёт. Регулировка поджатия — нажимной втулкой, и это часть эксплуатации, а не брак уплотнения.

Позиций по этому стандарту у нас в каталоге единицы: шевронные наборы делаются по чертежу узла под конкретные диаметры и давление, и таблица ниже показывает только то, что есть на момент показа страницы.

Материалы и условия работы

Резинотканевые кольца — основа набора: ткань держит давление и не даёт кольцу выдавливаться в зазор, резина уплотняет. Марка резины выбирается по рабочей жидкости и температуре: минеральные масла, водно-гликолевые и синтетические жидкости требуют разных смесей. Для агрессивных сред и высоких температур применяются фторкаучуковые смеси.

Скорость штока для шевронных наборов ограничена: они рассчитаны на медленное движение и высокое давление; при высоких скоростях губы перегреваются. Для быстрых цилиндров нужны манжеты других стандартов.

Сборка набора и регулировка поджатия

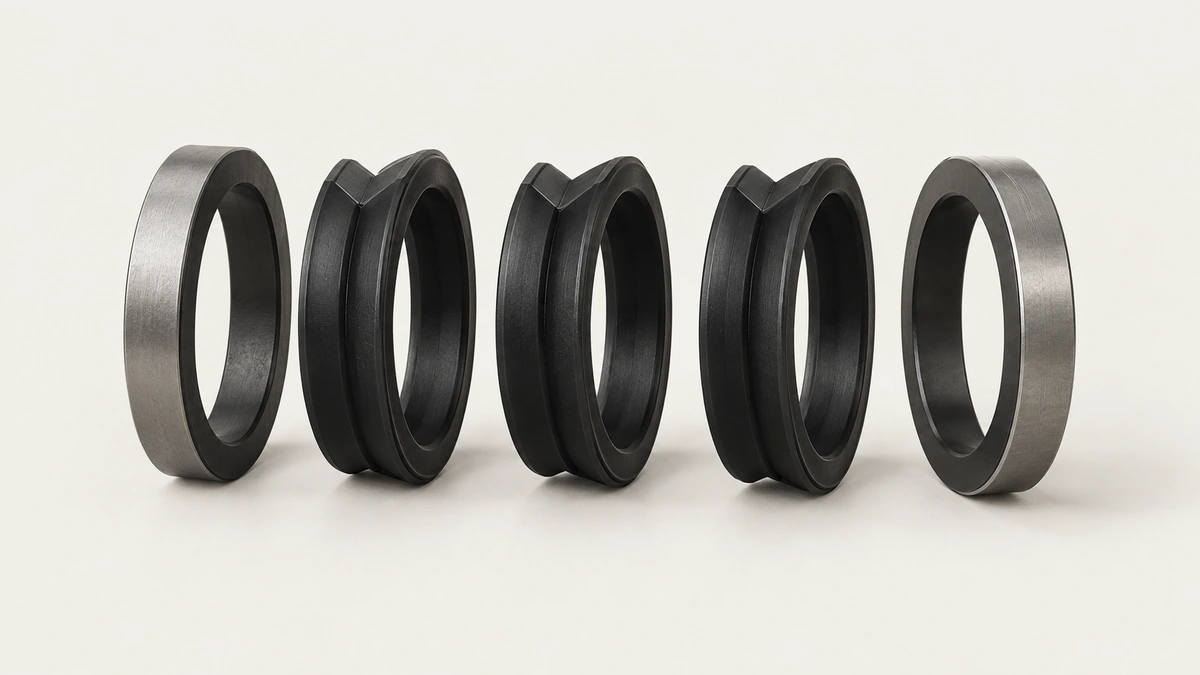

Набор собирают в камере в порядке: опорное кольцо, шевронные кольца вершиной навстречу давлению, нажимное кольцо; поджатие даёт нажимная втулка. Правильная затяжка — та, при которой уплотнение не течёт при рабочем давлении и шток не греется; перетянутый набор изнашивает шток и сам себя, недотянутый — течёт. Регулировку выполняют при вводе в эксплуатацию и повторяют по мере износа — это штатная операция.

Кольца набора разрезными не делают без крайней необходимости: разрезное кольцо теряет часть давления. Если заменить набор без снятия штока всё же нужно, разрез делают на каждом кольце в разных местах и только по согласованию с конструктором узла.

Хранение

Резинотканевые кольца хранят в закрытой упаковке, без перегибов и груза, вдали от света, озона и масел; влага и мороз на складе портят ткань раньше резины. Набор с трещинами на вершинах шевронов или с расслоением ткани в работу не идёт.

Вопросы, которые задают чаще всего

Сколько колец нужно в набор? Определяет давление и стандарт, а не высота камеры: набор из большего числа колец держит большее давление, но требует большей камеры. Назовите давление и размеры — посчитаем.

Можно ли заменить шевронный набор одной манжетой? При невысоком давлении и подходящей камере — иногда да, но это перепроектирование узла, а не замена расходника; решает конструктор, мы дадим варианты.

Течёт после замены — что проверять? Поджатие втулки, состояние штока (задиры, коррозия), порядок колец в наборе и высоту камеры относительно набора. Чаще всего дело в поджатии и штоке.

Что получаете и как проверяем

Набор проверяется по диаметрам, высоте колец и общей высоте набора, по углу шеврона и состоянию ткани: без расслоений и складок на вершинах. С набором — счёт и накладная, по запросу паспорт материала с маркой резины и типом ткани. Набор маркируется размерами и числом колец, повтор — по номеру прошлого счёта.

Для тяжёлого узла рекомендуем ввод в эксплуатацию с регулировкой поджатия в первые смены: набор притирается, и после первой сотни циклов втулку подтягивают. Это штатная процедура, а не признак дефекта, и мы объясняем её при отгрузке.

Подбор, замена и типичные ошибки

Замену подбирают по чертежу узла или по старому набору, измеряя диаметры штока и корпуса и высоту камеры. Частая ошибка — набрать камеру кольцами разной твёрдости или от разных наборов: набор работает как целое, и «сборная солянка» течёт. Вторая — перетянуть нажимную втулку: набор перегревается и быстро изнашивает шток.

При замене проверяют шток: задиры и коррозия режут шевроны, и никакой набор не поможет без ремонта поверхности. Если чертежа нет, помогают фото узла и три размера — их достаточно для расчёта.

Как заказать

Наборы под конкретные диаметры и давление делаем по чертежу или по размерам узла через приёмник чертежа; позиции из таблицы — со страницы товара. Повторный заказ — по номеру прошлого счёта. Цены и сроки на странице документа не называются: их подтверждает расчёт по заявке.

Если наборов несколько или в узле стоят наборы разных размеров, перечислите их спецификацией одной заявкой: считаем одним счётом и одной отгрузкой, а на каждом наборе будет маркировка с размерами, чтобы при монтаже их не перепутать.
