Что описывает ГОСТ 6678-72

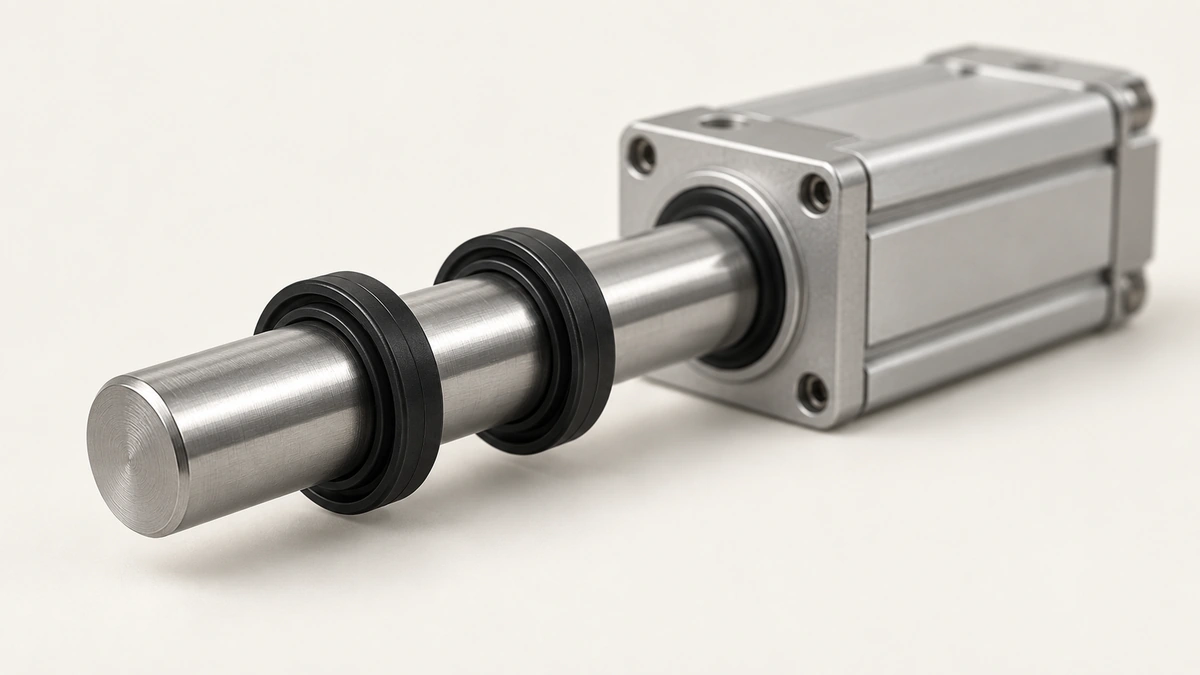

ГОСТ 6678-72 — стандарт на резиновые уплотнительные манжеты для пневматических устройств: уплотнения поршней и штоков пневмоцилиндров, работающих на сжатом воздухе. Пневматика отличается от гидравлики сухой средой и высокой скоростью движения, поэтому манжеты для неё имеют свой профиль, свои требования к материалу и свой размерный ряд.

Такие манжеты стоят в пневмоцилиндрах станков, прессов, упаковочных и сборочных линий, тормозных системах, пневмоприводах арматуры. Стандарт задаёт типы, размеры и требования, но не выбирает марку резины под конкретный воздух — сухой, влажный, с маслом от лубрикатора или без него.

Типы и обозначение

Стандарт различает манжеты по назначению — для поршня и для штока — и по конструкции профиля. Обозначение складывается из типа, диаметра уплотняемой поверхности, диаметра канавки и группы резины: «Манжета 1-32×22-1 ГОСТ 6678-72». В прайсах обозначение сокращают до размеров через звёздочку.

Написания без года, слитные и с латинской «x» приводятся к одному документу — второй страницы под них на сайте нет.

Подбор манжеты по цилиндру

Подбор всегда идёт от цилиндра, а не от манжеты: диаметр поршня и штока, размеры канавок, рабочее давление, скорость и режим смазки. Стандарт задаёт, какие манжеты подходят к какому диаметру, но выбор между типами делается по узлу — поршневая и штоковая манжеты не взаимозаменяемы, а канавка под одну не примет другую.

Импортные пневмоцилиндры часто используют профили, которых в ряду ГОСТ 6678-72 нет; при замене сверяют не только диаметры, но и профиль губы и высоту. Если аналога в ряду нет, манжету делаем по образцу — снимаем геометрию, измеряем твёрдость, подбираем смесь под режим смазки. Это обычная работа приёмника чертежа.

При переходе с гидравлического узла на пневматический или обратно манжеты меняют вместе с уплотнениями крышек: материалы и профили для масла и для воздуха разные, и половинчатая замена даёт течь через несколько смен.

Размерный ряд и канавка

Ряд стандарта построен по диаметру уплотняемой поверхности; для каждого диаметра заданы размеры канавки и высота манжеты. Манжета работает в канавке своего размера — в широкой её выворачивает, в узкой она не садится. Таблица позиций ниже собрана из нашего каталога: позиций по этому стандарту у нас немного, основная часть пневматических уплотнений делается по чертежу под конкретный цилиндр.

Материалы и условия работы

Для пневматики важны низкое трение и стойкость к сухому ходу: без масла манжета быстро нагревается и стирается. Поэтому марку резины выбирают по режиму смазки, скорости и температуре; для цилиндров без лубрикатора берут смеси с низким трением либо добавляют смазку при сборке. Группа резины в обозначении отвечает за среду и температуру, твёрдость — за давление и зазор.

Влажный воздух и конденсат требуют стойких к воде смесей; масло от лубрикатора — маслостойких. Условия работы в заявке решают больше, чем размеры.

Манжета или кольцо в пневмоцилиндре

В пневматике кольцо круглого сечения ставят в неподвижные стыки крышек и на медленные поршни малого хода; манжета — на поршни и штоки с большим ходом и скоростью, где кольцо быстро стирается сухим воздухом. Манжета держит давление с одной стороны, поэтому в цилиндрах двустороннего действия ставят две манжеты навстречу друг другу.

Если цилиндр «травит» после замены кольца на кольцо — возможно, узел просит манжету; и наоборот, манжета в неподвижном стыке хуже кольца. Характер движения и ход — первое, что нужно назвать в заявке.

Хранение и монтаж

Манжеты хранят в закрытой упаковке, без деформации, вдали от света, озона и масел; срок хранения ограничен изготовителем. При монтаже губу и цилиндр смазывают совместимой смазкой, острые кромки закрывают оправкой, манжету ставят губой навстречу давлению — установленная наоборот манжета пропускает воздух с первого хода.

Срок хранения манжет ограничен, и дата изготовления на упаковке важнее внешнего вида: манжета, пролежавшая на складе годы, теряет эластичность губы раньше, чем на ней появятся трещины. Запас на плановую замену держат небольшим и обновляют по мере расхода.

Вопросы, которые задают чаще всего

Можно ли поставить гидравлическую манжету в пневмоцилиндр? Можно, но недолго: профиль и материал рассчитаны на масло, на сухом воздухе губа перегревается и стирается. Для пневматики берут манжеты по ГОСТ 6678-72 или аналоги с низким трением.

Цилиндр без лубрикатора — что делать? Взять смесь с низким трением и обязательно смазать при сборке; для длительной работы без смазки подбирается специальная манжета — назовите режим в заявке.

Нужен ли чертёж? Для позиции из таблицы — нет; для манжеты под конкретный цилиндр — размеры канавки и уплотняемого диаметра либо фото и образец; приёмник чертежа ниже.

Что получаете и как проверяем

Партия манжет проверяется по размерам посадочных поверхностей и высоте, по твёрдости и внешнему виду губы: без облоя по рабочей кромке, пор и недопрессовки. С деталями — счёт и накладная, по запросу паспорт материала с маркой смеси. Позиции маркируются обозначением по стандарту либо номером заказа, чтобы повтор шёл по номеру, а не по описанию.

Для нового узла рекомендуем поставить одну-две манжеты и прогнать цилиндр под рабочим давлением и скоростью: сухой воздух и режим смазки проверяются только в работе, и следующую партию мы подберём по результату, а не по расчёту.

Подбор, замена и типичные ошибки

Замену подбирают по канавке и уплотняемому диаметру с чертежа цилиндра либо по изношенной манжете, измеряя её по посадочным поверхностям, а не по губе. Самая частая ошибка — поставить гидравлическую манжету в пневмоцилиндр: профиль и материал рассчитаны на масло, и на сухом воздухе такая манжета живёт недолго.

Вторая ошибка — не смазать манжету при сборке: первые циклы на сухой поверхности режут губу. Третья — заменить манжету без проверки штока: задиры и коррозия стирают любую губу.

Как заказать

Позиции из таблицы заказываются со страницы товара; манжеты вне ряда и под конкретный цилиндр — по чертежу или образцу через приёмник чертежа. При повторном заказе назовите номер прошлого счёта. Цены и сроки на странице документа не называются: их подтверждает расчёт по заявке.

Если пневмоцилиндр импортный и профиль манжеты не совпадает с рядом стандарта, пришлите фото и размеры канавки — сделаем по образцу; это обычная работа.

Если позиций несколько — перечислите их в одном комментарии или приложите спецификацию: считаем весь перечень одним счётом и одной отгрузкой. Готовые типоразмеры из каталога удобнее собрать листом запроса в каталоге, чтобы технологу не пришлось восстанавливать обозначения по описанию.
